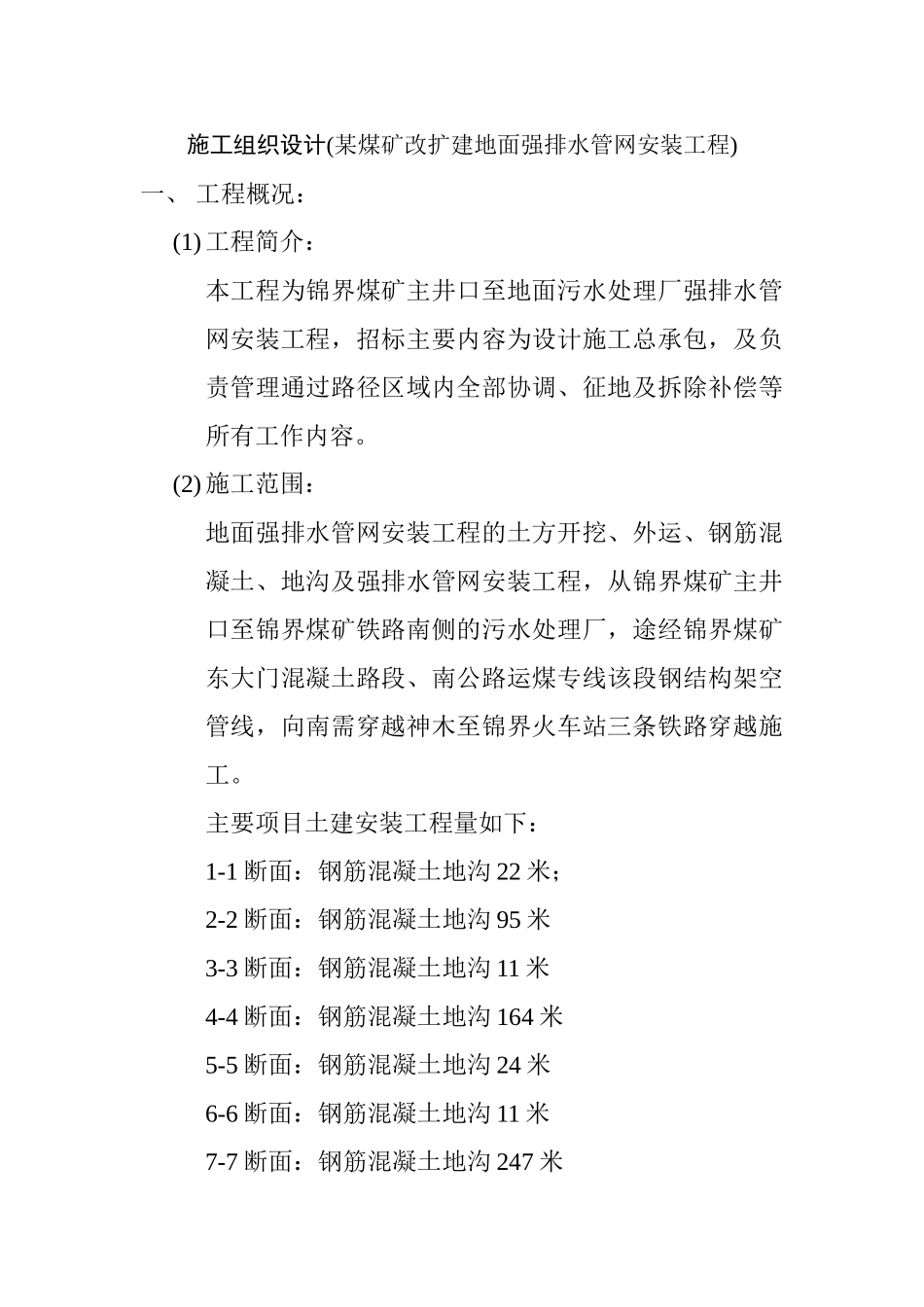

施工组织设计(某煤矿改扩建地面强排水管网安装工程)一、 工程概况：(1)工程简介：本工程为锦界煤矿主井口至地面污水处理厂强排水管网安装工程，招标主要内容为设计施工总承包，及负责管理通过路径区域内全部协调、征地及拆除补偿等所有工作内容。(2)施工范围：地面强排水管网安装工程的土方开挖、外运、钢筋混凝土、地沟及强排水管网安装工程，从锦界煤矿主井口至锦界煤矿铁路南侧的污水处理厂，途经锦界煤矿东大门混凝土路段、南公路运煤专线该段钢结构架空管线，向南需穿越神木至锦界火车站三条铁路穿越施工。主要项目土建安装工程量如下：1-1 断面：钢筋混凝土地沟 22 米；2-2 断面：钢筋混凝土地沟 95 米3-3 断面：钢筋混凝土地沟 11 米4-4 断面：钢筋混凝土地沟 164 米5-5 断面：钢筋混凝土地沟 24 米6-6 断面：钢筋混凝土地沟 11 米7-7 断面：钢筋混凝土地沟 247 米钢结构架空管线：22 米铁道穿越：58 米无缝钢管：DN325×6：1700 米无缝钢管：DN133×4：2320 米无缝钢管：DN273×7：330 米无缝钢管：DN426×7：5900 米无缝钢管：DN529×7：460 米预制保温管：DN108×4.5：40 米预制保温管：DN159×6：1720 米法兰止回阀：DN400：2 个法兰闸阀：DN400：6 个波纹管补偿器：DN150-1.6WY×18:18 个二、 施工工期:开工日期:2025 年 5 月 10 日竣工日期:2025 年 7 月 30 日三、 工程质量:合格四、 本施工组织设计执行标准:(1)与神东煤炭分公司签定的施工合同；(2)设计图纸及与设计有关的标准图集；(3)城市供热管网工程施工及验收法律规范(GJJ28-1989)；(4)工业金属管道工程施工及验收法律规范（GB50235-1998）；(5)现场设计、工业管道焊接工程施工及验收法律规范（GB50236-1998）；(6)工业安装工程质量检验评定统一标准（GB50252-1994）；(7)工业金属管道工程质量检验评定标准（GB50184-1993）；五、 施工准备：(1)技术准备：1) 熟悉施工图纸和进场图纸会审；2) 编制施工设计图纸；3) 办理协调征用及补偿工作；4) 编制施工组织设计及专业项目安全措施；(2)施工机具设备准备（主要施工机具需用量）：A. 挖掘机：M3501 台B. 装载机：QT5002 台C. 汽车吊（8T）QY81 台D. 载重汽车（5T）JNJ503 台E. 混凝土搅拌机T3502 台F. 钢切段机1 台G. 直流电焊机AX300-10KW3 台H. 气割设备4 台I. 潜水泵QS32×254 台J. 砂轮机Φ350mm4 台K. 水准仪、经纬仪2 台L. 手动葫芦HS2 3T8...
