燃气管道安装工艺VIP专享

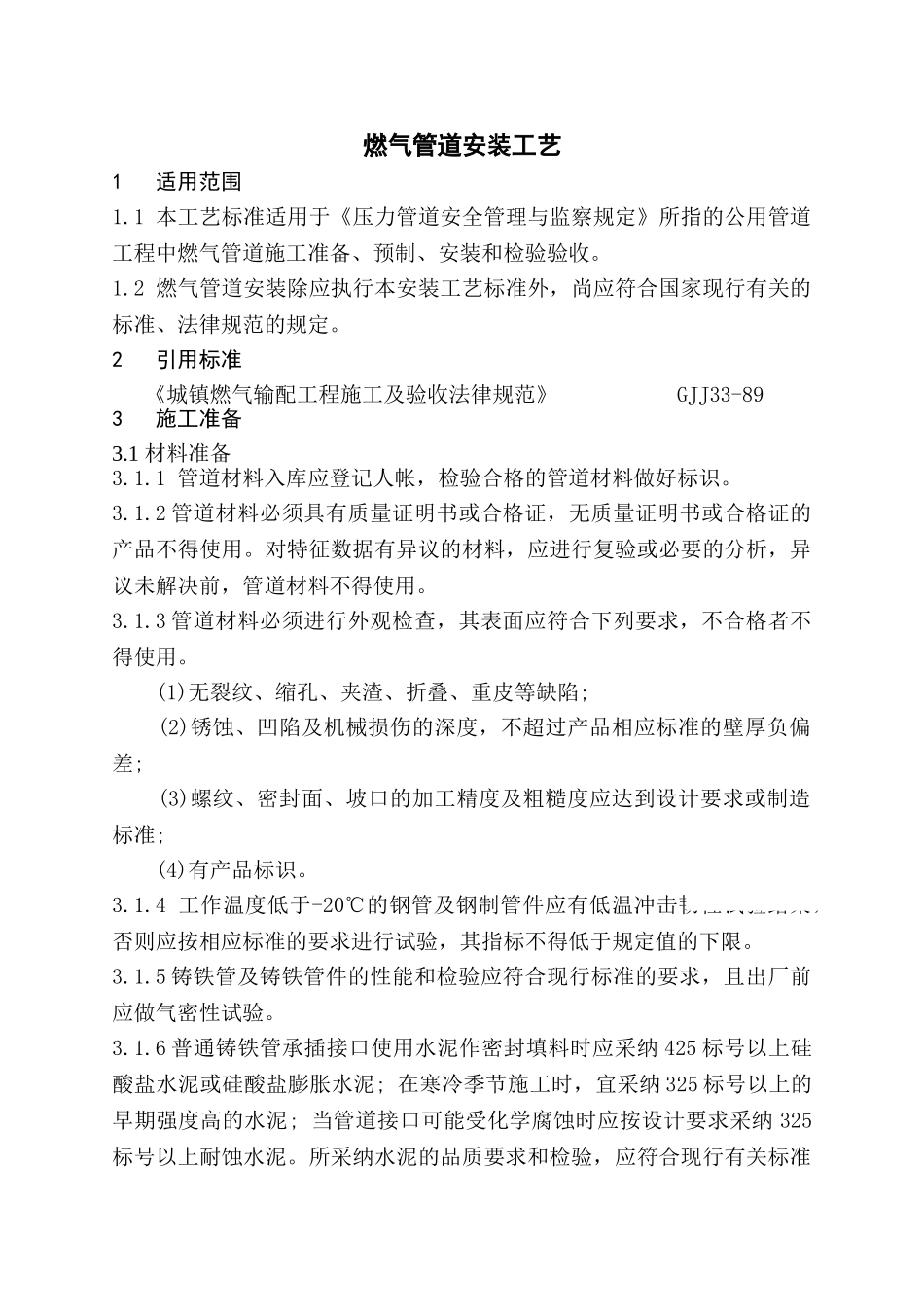

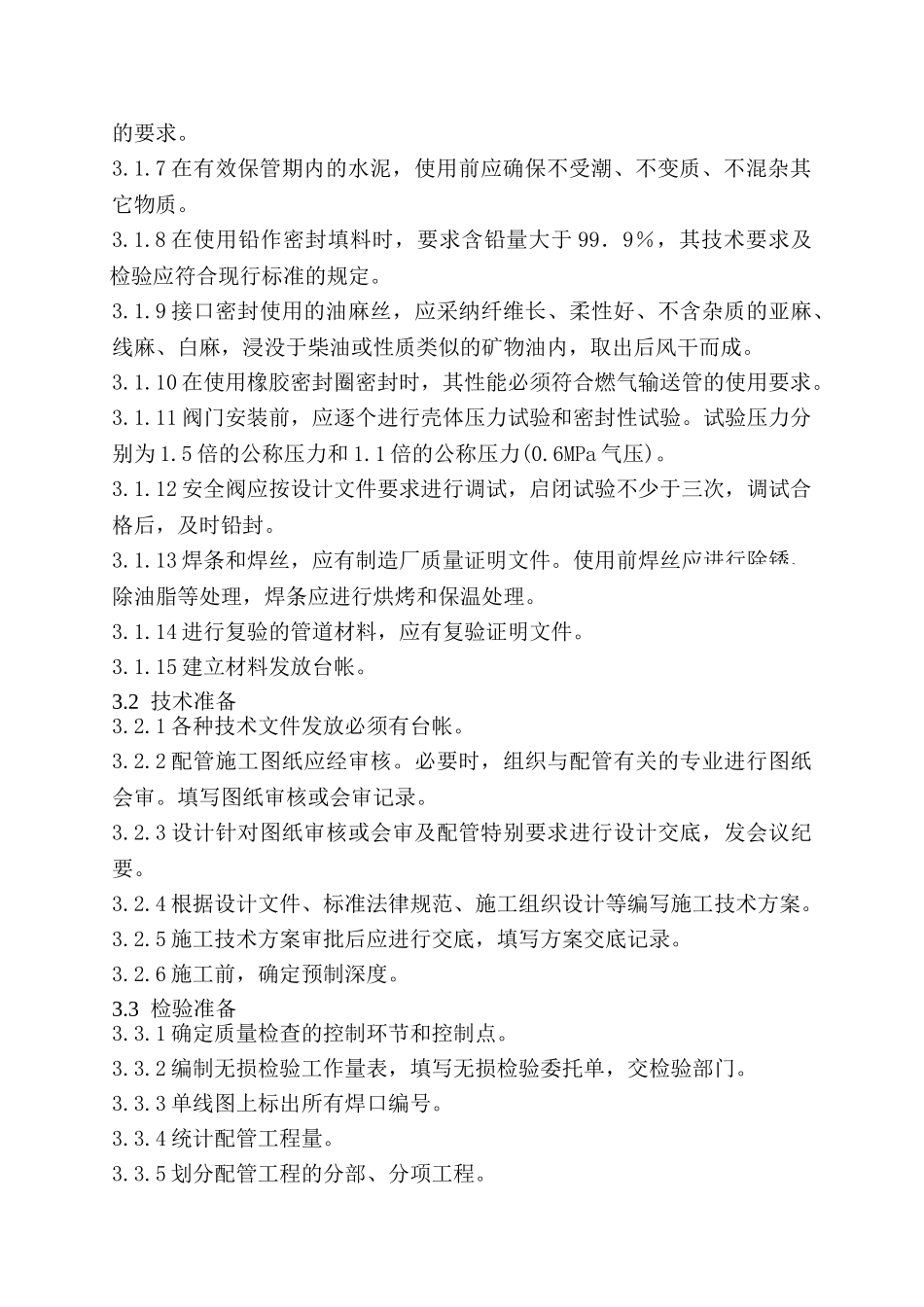

燃气管道安装工艺 1 适用范围1.1 本工艺标准适用于《压力管道安全管理与监察规定》所指的公用管道工程中燃气管道施工准备、预制、安装和检验验收。1.2 燃气管道安装除应执行本安装工艺标准外，尚应符合国家现行有关的标准、法律规范的规定。2 引用标准 《城镇燃气输配工程施工及验收法律规范》 GJJ33-893 施工准备3.1 材料准备3.1.1 管道材料入库应登记人帐，检验合格的管道材料做好标识。3.1.2 管道材料必须具有质量证明书或合格证，无质量证明书或合格证的产品不得使用。对特征数据有异议的材料，应进行复验或必要的分析，异议未解决前，管道材料不得使用。3.1.3 管道材料必须进行外观检查，其表面应符合下列要求，不合格者不得使用。 (1)无裂纹、缩孔、夹渣、折叠、重皮等缺陷; (2)锈蚀、凹陷及机械损伤的深度，不超过产品相应标准的壁厚负偏差; (3)螺纹、密封面、坡口的加工精度及粗糙度应达到设计要求或制造标准; (4)有产品标识。3.1.4 工作温度低于-20℃的钢管及钢制管件应有低温冲击韧性试验结果，否则应按相应标准的要求进行试验，其指标不得低于规定值的下限。3.1.5 铸铁管及铸铁管件的性能和检验应符合现行标准的要求，且出厂前应做气密性试验。3.1.6 普通铸铁管承插接口使用水泥作密封填料时应采纳 425 标号以上硅酸盐水泥或硅酸盐膨胀水泥; 在寒冷季节施工时，宜采纳 325 标号以上的早期强度高的水泥; 当管道接口可能受化学腐蚀时应按设计要求采纳 325标号以上耐蚀水泥。所采纳水泥的品质要求和检验，应符合现行有关标准的要求。3.1.7 在有效保管期内的水泥，使用前应确保不受潮、不变质、不混杂其它物质。3.1.8 在使用铅作密封填料时，要求含铅量大于 99．9％，其技术要求及检验应符合现行标准的规定。3.1.9 接口密封使用的油麻丝，应采纳纤维长、柔性好、不含杂质的亚麻、线麻、白麻，浸没于柴油或性质类似的矿物油内，取出后风干而成。3.1.10 在使用橡胶密封圈密封时，其性能必须符合燃气输送管的使用要求。3.1.11 阀门安装前，应逐个进行壳体压力试验和密封性试验。试验压力分别为 1.5 倍的公称压力和 1.1 倍的公称压力(0.6MPa 气压)。3.1.12 安全阀应按设计文件要求进行调试，启闭试验不少于三次，调试合格后，及时铅封。3.1.13 焊条和焊丝，应有制造厂质量证明文件。使用前焊丝应进行除锈、除油脂等处理，焊条应进行烘烤和保温处理。3.1.14 进行复验的管道材料，应有复验证明文件。3.1....
