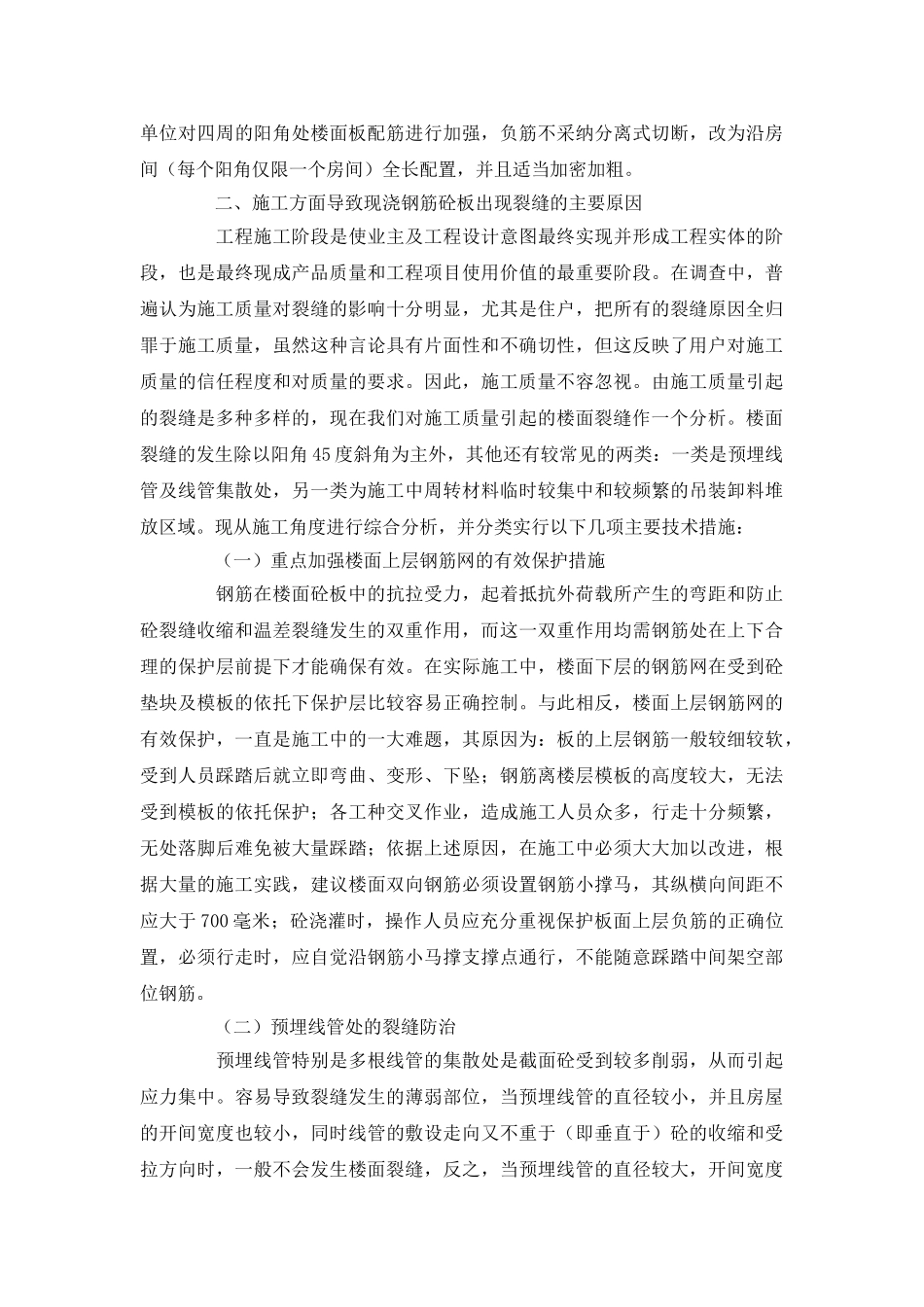

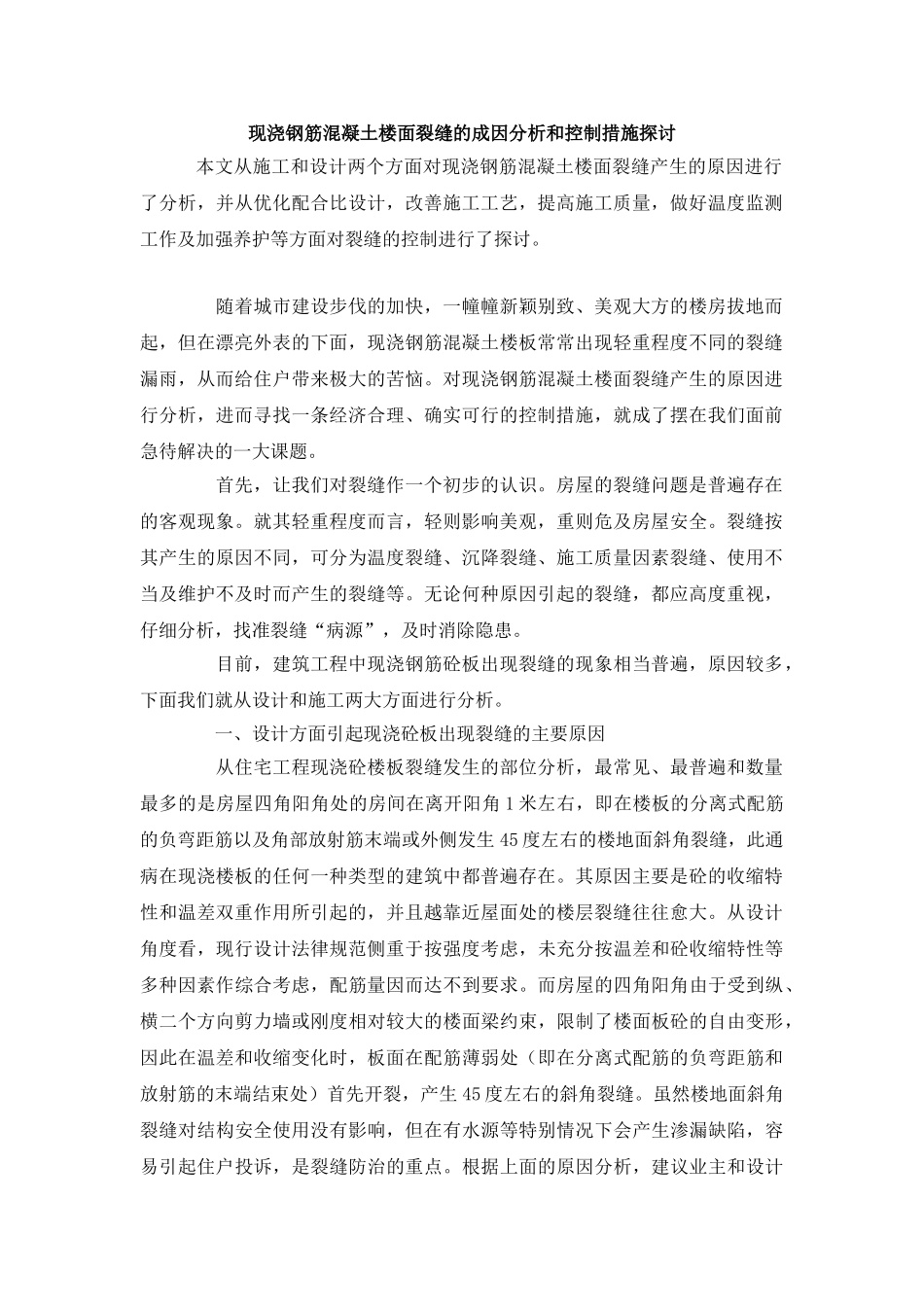

现浇钢筋混凝土楼面裂缝的成因分析和控制措施探讨本文从施工和设计两个方面对现浇钢筋混凝土楼面裂缝产生的原因进行了分析，并从优化配合比设计，改善施工工艺，提高施工质量，做好温度监测工作及加强养护等方面对裂缝的控制进行了探讨。 随着城市建设步伐的加快，一幢幢新颖别致、美观大方的楼房拔地而起，但在漂亮外表的下面，现浇钢筋混凝土楼板常常出现轻重程度不同的裂缝漏雨，从而给住户带来极大的苦恼。对现浇钢筋混凝土楼面裂缝产生的原因进行分析，进而寻找一条经济合理、确实可行的控制措施，就成了摆在我们面前急待解决的一大课题。 首先，让我们对裂缝作一个初步的认识。房屋的裂缝问题是普遍存在的客观现象。就其轻重程度而言，轻则影响美观，重则危及房屋安全。裂缝按其产生的原因不同，可分为温度裂缝、沉降裂缝、施工质量因素裂缝、使用不当及维护不及时而产生的裂缝等。无论何种原因引起的裂缝，都应高度重视，仔细分析，找准裂缝“病源”，及时消除隐患。 目前，建筑工程中现浇钢筋砼板出现裂缝的现象相当普遍，原因较多，下面我们就从设计和施工两大方面进行分析。 一、设计方面引起现浇砼板出现裂缝的主要原因 从住宅工程现浇砼楼板裂缝发生的部位分析，最常见、最普遍和数量最多的是房屋四角阳角处的房间在离开阳角 1 米左右，即在楼板的分离式配筋的负弯距筋以及角部放射筋末端或外侧发生 45 度左右的楼地面斜角裂缝，此通病在现浇楼板的任何一种类型的建筑中都普遍存在。其原因主要是砼的收缩特性和温差双重作用所引起的，并且越靠近屋面处的楼层裂缝往往愈大。从设计角度看，现行设计法律规范侧重于按强度考虑，未充分按温差和砼收缩特性等多种因素作综合考虑，配筋量因而达不到要求。而房屋的四角阳角由于受到纵、横二个方向剪力墙或刚度相对较大的楼面梁约束，限制了楼面板砼的自由变形，因此在温差和收缩变化时，板面在配筋薄弱处（即在分离式配筋的负弯距筋和放射筋的末端结束处）首先开裂，产生 45 度左右的斜角裂缝。虽然楼地面斜角裂缝对结构安全使用没有影响，但在有水源等特别情况下会产生渗漏缺陷，容易引起住户投诉，是裂缝防治的重点。根据上面的原因分析，建议业主和设计单位对四周的阳角处楼面板配筋进行加强，负筋不采纳分离式切断，改为沿房间（每个阳角仅限一个房间）全长配置，并且适当加密加粗。 二、施工方面导致现浇钢筋砼板出现裂缝的主要原因 工程施工阶段是使业主及工程设计意图最终...
