玻璃幕墙工程质量通病与防治措施

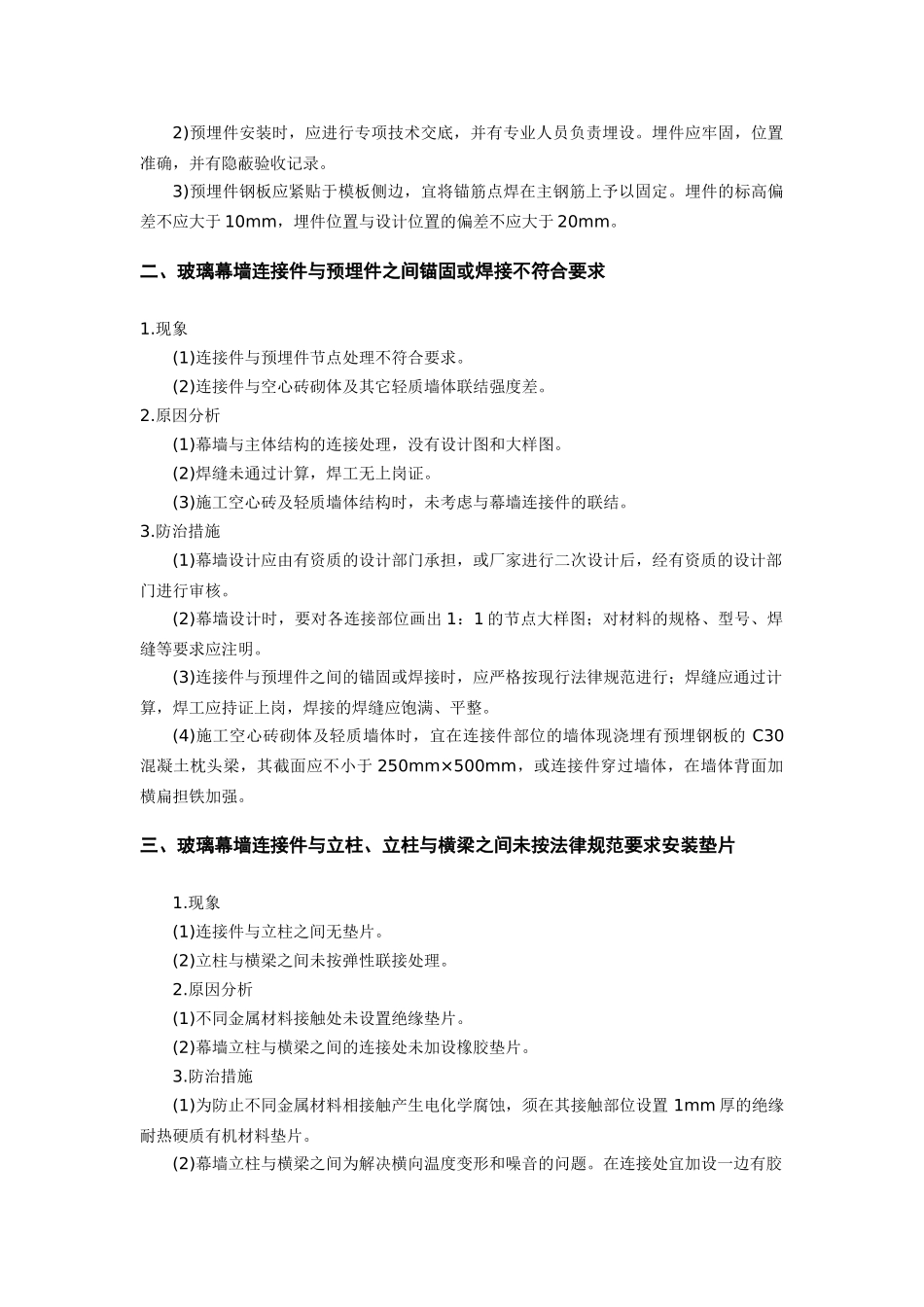

玻璃幕墙工程质量通病与防治措施玻璃幕墙工程质量通病与防治措施.......................................................................................1一、玻璃幕墙预埋件强度达不到设计要求，预埋件漏放、歪斜、偏移...........................1二、玻璃幕墙连接件与预埋件之间锚固或焊接不符合要求...............................................2三、玻璃幕墙连接件与立柱、立柱与横梁之间未按法律规范要求安装垫片...................2四、幕墙没有防雷体系...........................................................................................................4一、玻璃幕墙预埋件强度达不到设计要求，预埋件漏放、歪斜、偏移1.现象预埋件变形、松动，土建施工时漏埋预埋件，预埋件位置进出不一、偏位。2.原因分析(1)预埋件变形、松动：1)预埋件未通过承载力汁算。2)材质不符合要求。3)主体结构混凝土强度偏低。(2)预埋件漏放：1)土建主体结构施工时，幕墙施工单位尚未选定，因此无埋件设计图。2)旧建筑安装幕墙时，原有建筑无埋件。(3)预埋件歪斜、偏移：1)土建安装的模板不垂直，支撑不牢固。2)预埋件埋设时没有复验。3.防治措施(1)预埋件变形、松动：1)预埋件应进行承载力计算，一般承载力的取值为计算的 5 倍。2)预埋件钢板宜采纳热镀锌的 3 号钢，其材质应符合国家有关标准。3)旧建筑安装幕墙时，原有房屋的主体结构混凝土强度不宜低于 C30。(2)预埋件漏放：1)幕墙施工单位应在主体结构施工前确定。2)预埋件必须有设计的预埋件位置图。3)旧建筑安装幕墙，不宜全部采纳膨胀螺栓与主体结构连接，应每隔 3～4 层加一层锚固件连接。膨胀螺栓只能作为局部附加连接措施，使用的膨胀螺栓应处于受剪力状态。(3)预埋件歪斜、偏移：1)预埋件焊接固定应在模板安装结束，并通过验收后方可进行。2)预埋件安装时，应进行专项技术交底，并有专业人员负责埋设。埋件应牢固，位置准确，并有隐蔽验收记录。3)预埋件钢板应紧贴于模板侧边，宜将锚筋点焊在主钢筋上予以固定。埋件的标高偏差不应大于 10mm，埋件位置与设计位置的偏差不应大于 20mm。二、玻璃幕墙连接件与预埋件之间锚固或焊接不符合要求1.现象(1)连接件与预埋件节点处理不符合要求。(2)连接件与空心砖砌体及其它轻质墙体联结强度差。2.原因分析(1)幕墙与主体结构的连接处理，没有设计图和大样图。(2)焊缝未通过计算，焊工无上岗证。(3)施工空心砖及轻质墙体结构...
