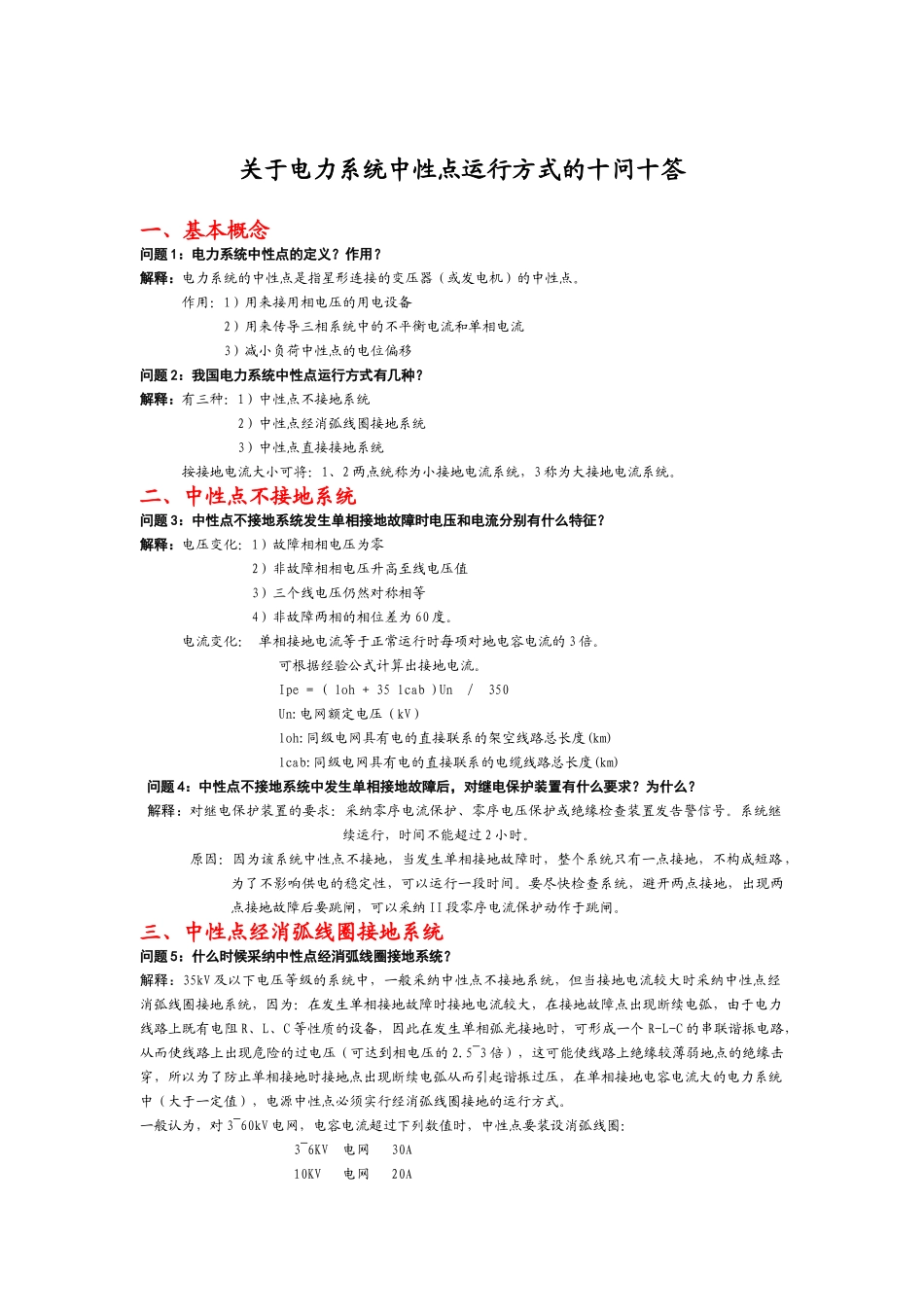

关于电力系统中性点运行方式的十问十答一、基本概念问题 1：电力系统中性点的定义？作用？解释：电力系统的中性点是指星形连接的变压器（或发电机）的中性点。 作用：1）用来接用相电压的用电设备 2）用来传导三相系统中的不平衡电流和单相电流 3）减小负荷中性点的电位偏移问题 2：我国电力系统中性点运行方式有几种？解释：有三种：1）中性点不接地系统 2）中性点经消弧线圈接地系统 3）中性点直接接地系统 按接地电流大小可将：1、2 两点统称为小接地电流系统，3 称为大接地电流系统。二、中性点不接地系统问题 3：中性点不接地系统发生单相接地故障时电压和电流分别有什么特征？解释：电压变化：1）故障相相电压为零 2）非故障相相电压升高至线电压值 3）三个线电压仍然对称相等 4）非故障两相的相位差为 60 度。 电流变化： 单相接地电流等于正常运行时每项对地电容电流的 3 倍。可根据经验公式计算出接地电流。Ipe = ( loh + 35 lcab )Un / 350Un:电网额定电压（kV）loh:同级电网具有电的直接联系的架空线路总长度(km)lcab:同级电网具有电的直接联系的电缆线路总长度(km) 问题 4：中性点不接地系统中发生单相接地故障后，对继电保护装置有什么要求？为什么？ 解释：对继电保护装置的要求：采纳零序电流保护、零序电压保护或绝缘检查装置发告警信号。系统继续运行，时间不能超过 2 小时。 原因：因为该系统中性点不接地，当发生单相接地故障时，整个系统只有一点接地，不构成短路，为了不影响供电的稳定性，可以运行一段时间。要尽快检查系统，避开两点接地，出现两点接地故障后要跳闸，可以采纳 II 段零序电流保护动作于跳闸。三、中性点经消弧线圈接地系统问题 5：什么时候采纳中性点经消弧线圈接地系统？解释：35kV 及以下电压等级的系统中，一般采纳中性点不接地系统，但当接地电流较大时采纳中性点经消弧线圈接地系统，因为：在发生单相接地故障时接地电流较大，在接地故障点出现断续电弧，由于电力线路上既有电阻 R、L、C 等性质的设备，因此在发生单相弧光接地时，可形成一个 R-L-C 的串联谐振电路，从而使线路上出现危险的过电压（可达到相电压的 2.5~3 倍），这可能使线路上绝缘较薄弱地点的绝缘击穿，所以为了防止单相接地时接地点出现断续电弧从而引起谐振过压，在单相接地电容电流大的电力系统中（大于一定值），电源中性点必须实行经消弧线圈接地的运行方式。一般认为，对 3~60kV...
