电厂机组电缆敷设施工方案

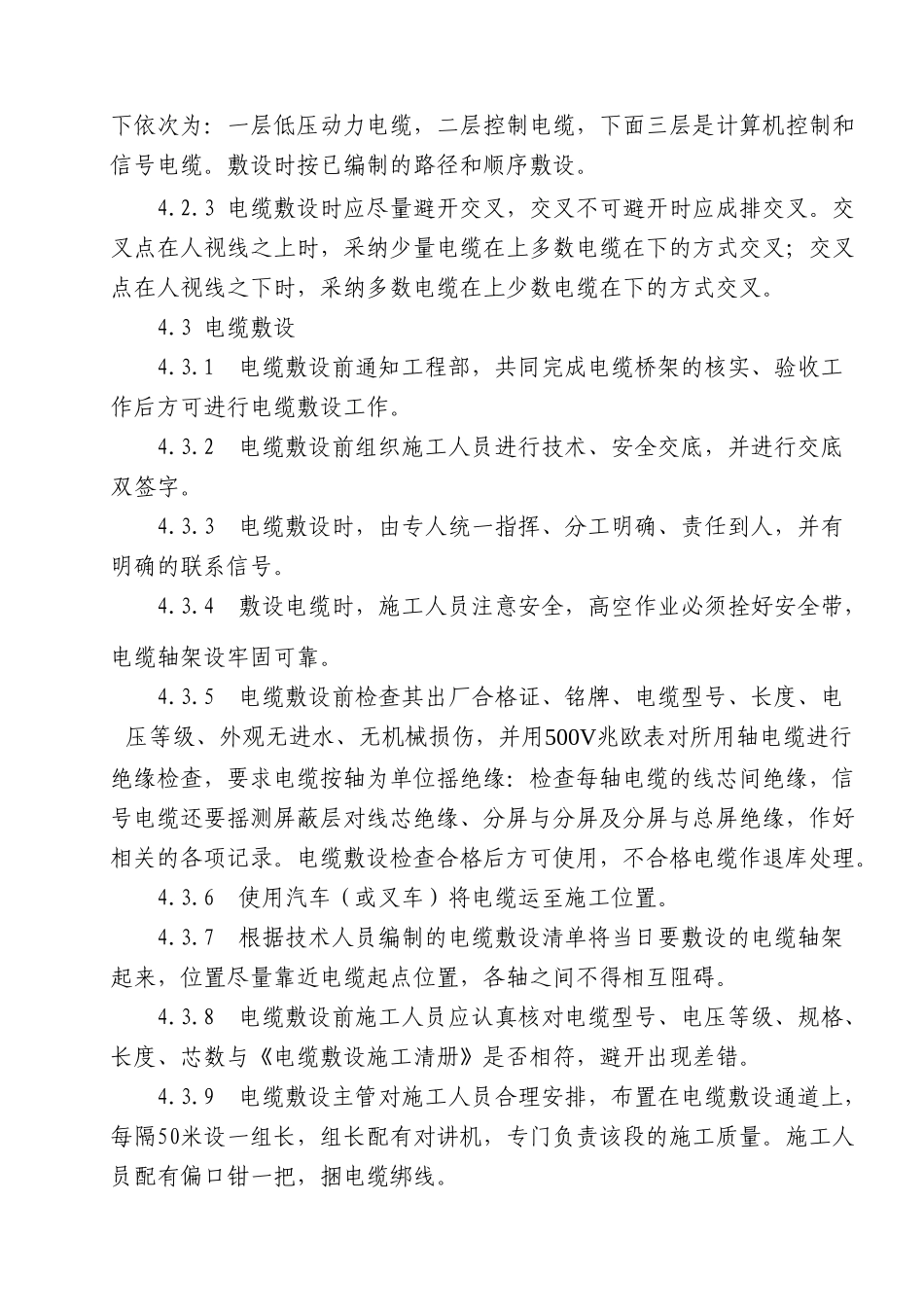

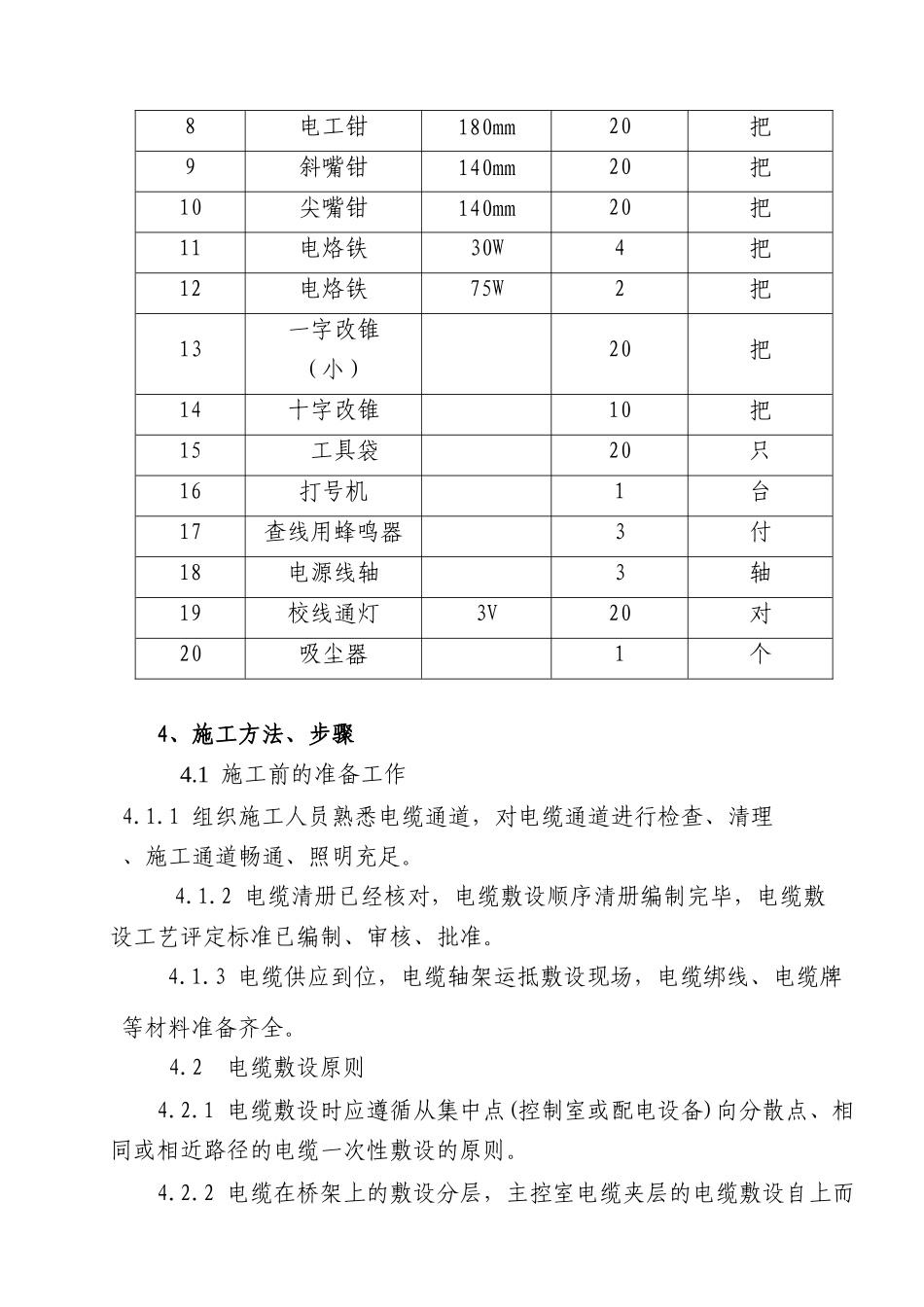

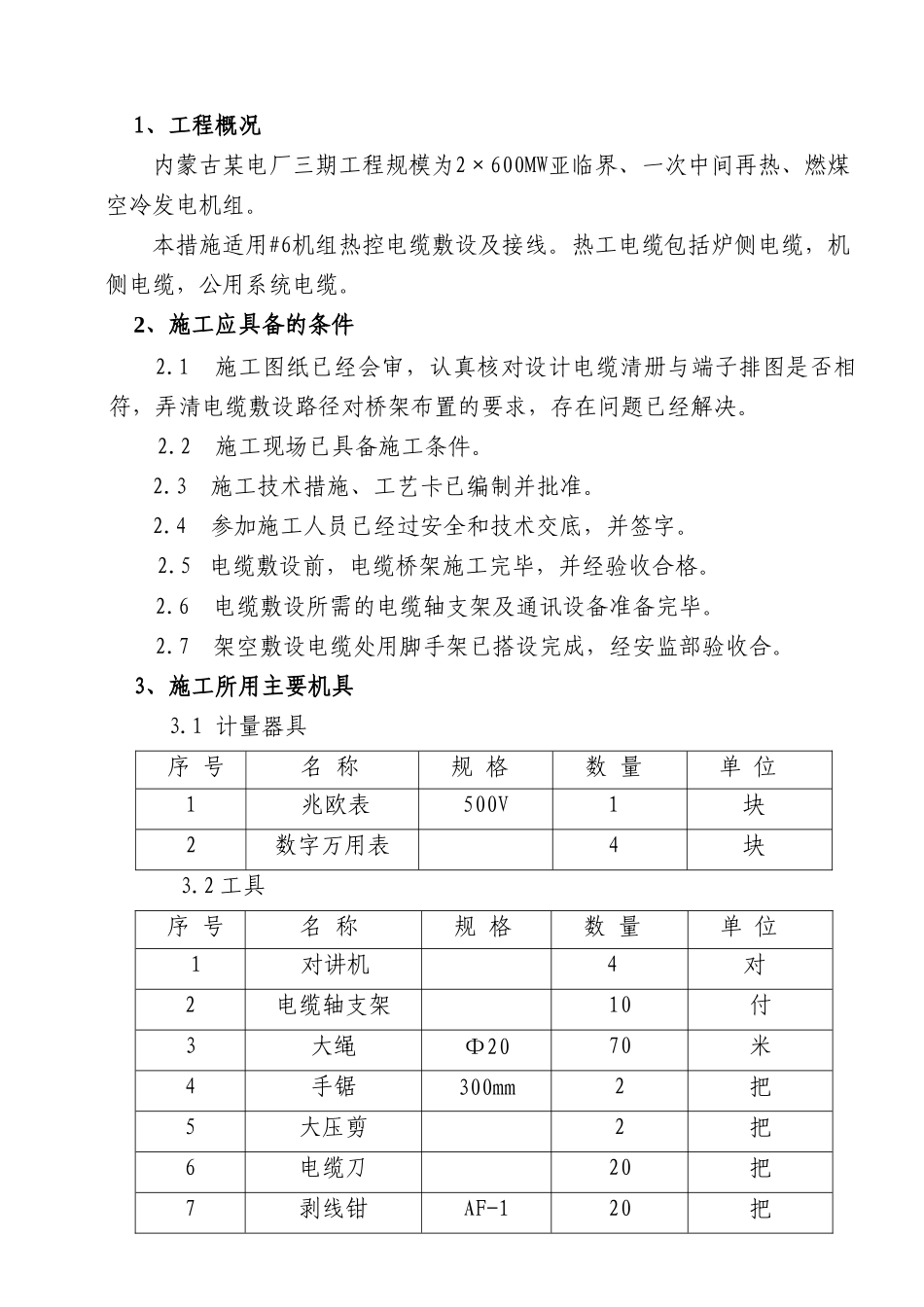

1、工程概况内蒙古某电厂三期工程规模为2×600MW亚临界、一次中间再热、燃煤空冷发电机组。本措施适用#6机组热控电缆敷设及接线。热工电缆包括炉侧电缆，机侧电缆，公用系统电缆。2、施工应具备的条件2.1 施工图纸已经会审，认真核对设计电缆清册与端子排图是否相符，弄清电缆敷设路径对桥架布置的要求，存在问题已经解决。2.2 施工现场已具备施工条件。2.3 施工技术措施、工艺卡已编制并批准。2.4 参加施工人员已经过安全和技术交底，并签字。2.5 电缆敷设前，电缆桥架施工完毕，并经验收合格。2.6 电缆敷设所需的电缆轴支架及通讯设备准备完毕。2.7 架空敷设电缆处用脚手架已搭设完成，经安监部验收合。3、施工所用主要机具 3.1 计量器具序 号名 称规 格数 量单 位1兆欧表500V1块2数字万用表4块3.2 工具 序 号名 称规 格数 量单 位1 对讲机4对2电缆轴支架10付3大绳Φ2070米4手锯300mm2把5大压剪2把6电缆刀20把7剥线钳AF-120把8电工钳180mm20把9斜嘴钳140mm20把10尖嘴钳140mm20把11电烙铁30W4把12电烙铁75W2把13一字改锥（小）20把14十字改锥10把15工具袋20只16打号机1台17查线用蜂鸣器3付18电源线轴3轴19校线通灯3V20对20吸尘器1个4、施工方法、步骤4.1 施工前的准备工作4.1.1 组织施工人员熟悉电缆通道，对电缆通道进行检查、清理、施工通道畅通、照明充足。 4.1.2 电缆清册已经核对，电缆敷设顺序清册编制完毕，电缆敷设工艺评定标准已编制、审核、批准。4.1.3 电缆供应到位，电缆轴架运抵敷设现场，电缆绑线、电缆牌等材料准备齐全。 4.2 电缆敷设原则4.2.1 电缆敷设时应遵循从集中点(控制室或配电设备)向分散点、相同或相近路径的电缆一次性敷设的原则。4.2.2 电缆在桥架上的敷设分层，主控室电缆夹层的电缆敷设自上而下依次为：一层低压动力电缆，二层控制电缆，下面三层是计算机控制和信号电缆。敷设时按已编制的路径和顺序敷设。4.2.3 电缆敷设时应尽量避开交叉，交叉不可避开时应成排交叉。交叉点在人视线之上时，采纳少量电缆在上多数电缆在下的方式交叉；交叉点在人视线之下时，采纳多数电缆在上少数电缆在下的方式交叉。4.3 电缆敷设4.3.1 电缆敷设前通知工程部，共同完成电缆桥架的核实、验收工作后方可进行电缆敷设工作。4.3.2 电缆敷设前组织施工人员进行技术、安全交底，并进行交底双签字。4.3.3 电缆敷设时，由专人统一指挥、分工明确、责任到人，并有明确的联系信号。4.3.4 敷设电缆时，...
