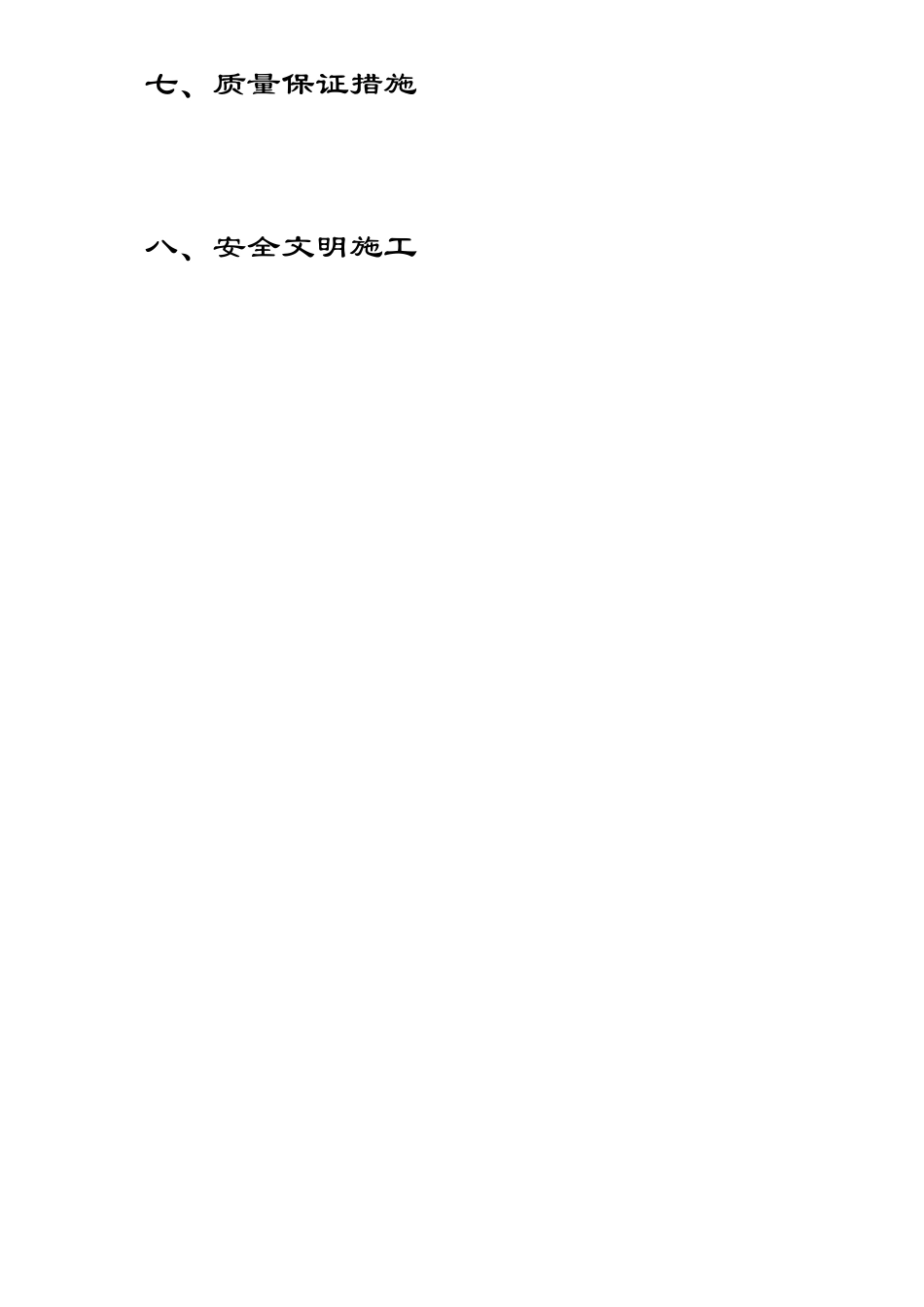

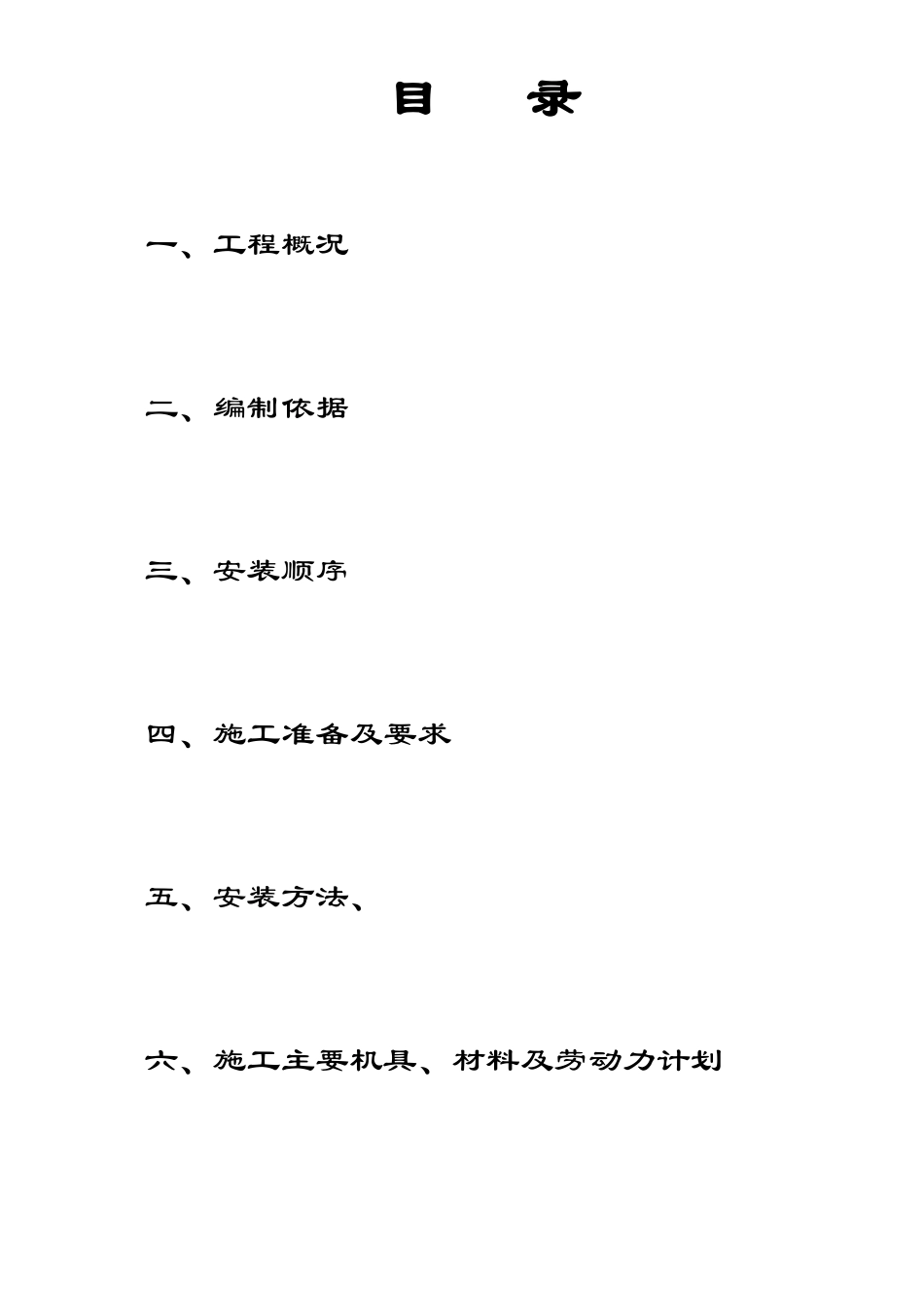

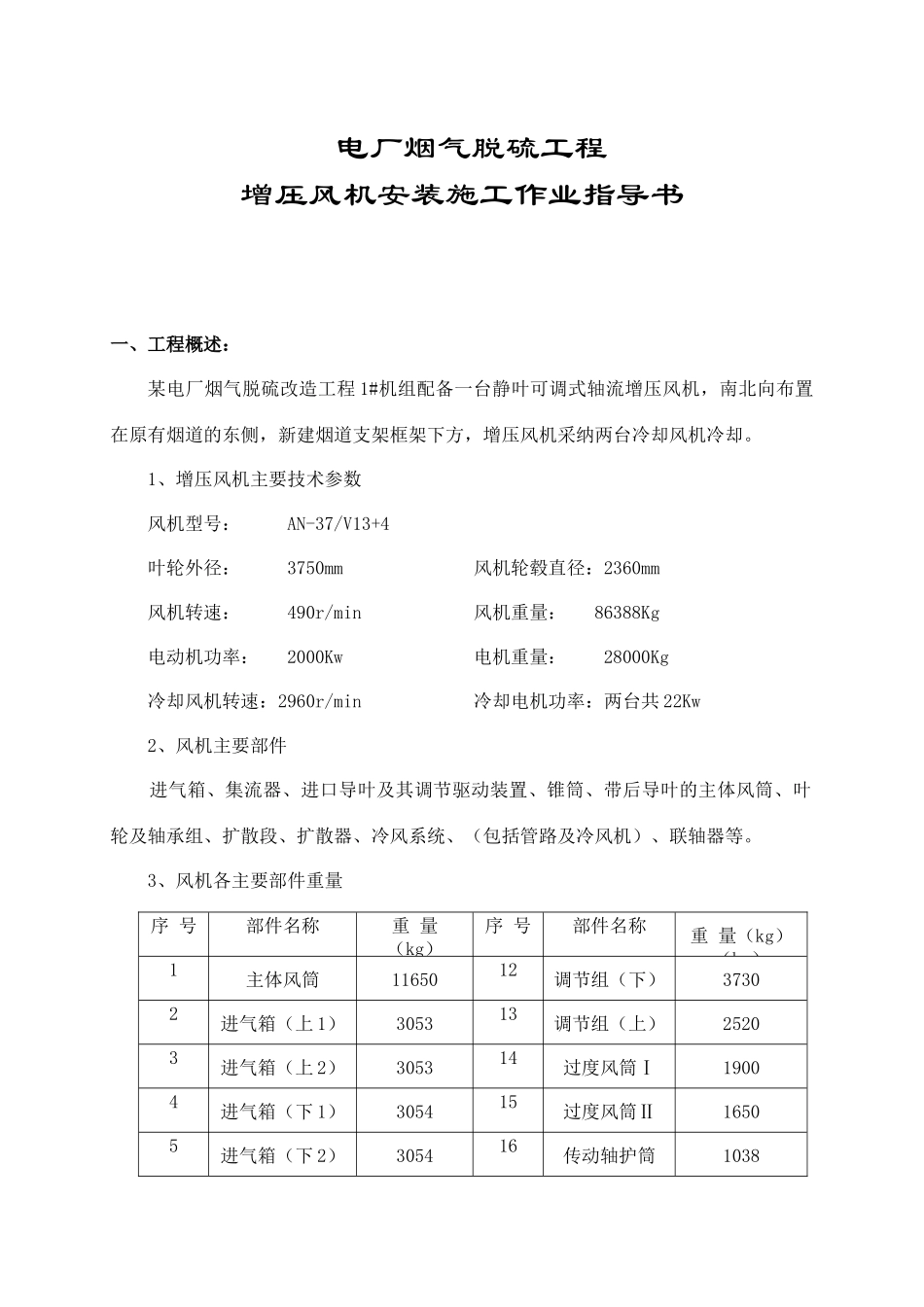

目 录一、工程概况二、编制依据三、安装顺序四、施工准备及要求五、安装方法、六、施工主要机具、材料及劳动力计划七、质量保证措施八、安全文明施工电厂烟气脱硫工程增压风机安装施工作业指导书一、工程概述：某电厂烟气脱硫改造工程 1#机组配备一台静叶可调式轴流增压风机，南北向布置在原有烟道的东侧，新建烟道支架框架下方，增压风机采纳两台冷却风机冷却。1、增压风机主要技术参数 风机型号： AN-37/V13+4 叶轮外径： 3750mm 风机轮毂直径：2360mm 风机转速： 490r/min 风机重量： 86388Kg电动机功率： 2000Kw 电机重量： 28000Kg 冷却风机转速：2960r/min 冷却电机功率：两台共 22Kw 2、风机主要部件 进气箱、集流器、进口导叶及其调节驱动装置、锥筒、带后导叶的主体风筒、叶轮及轴承组、扩散段、扩散器、冷风系统、（包括管路及冷风机）、联轴器等。3、风机各主要部件重量序 号部件名称重 量（kg）序 号部件名称重 量（kg）（kg）1主体风筒1165012调节组（下）37302进气箱（上 1）305313调节组（上）25203进气箱（上 2）305314过度风筒Ⅰ19004进气箱（下 1）305415过度风筒Ⅱ16505进气箱（下 2）305416传动轴护筒10386叶轮组575317联轴器护罩1797扩散器（上1、2）511018冷风罩1458扩散器（下 1）330519冷风管2009扩散器（下 2）330520进、出口挠性联接法兰540、51610扩散器内筒586021轴承座269011冷风机组48022执行器底座190二、编制依据： 1、《机械设备安装工程施工及验收通用法律规范》（GB50231-98）2、鼓风机厂提供图纸3、设计院提供设备安装图纸 4、《电力建设施工及验收技术法律规范》锅炉机组篇（DL/T504795） 5、《火电施工质量检验及评定标准》锅炉篇（1996 年版）6、《电力建设安全操作规程》火力发电厂部分（DL-50091-92）三、安装顺序：基础检查——划线——垫板配制——主体风筒安装——尾部扩散器下部安装——扩散器内筒安装——扩散器上部安装——冷却风机安装——冷风罩冷风管安装——叶轮安装——过渡风筒Ⅱ下部安装——调节组下部安装——过渡风筒Ⅰ下部安装——进气箱下部安装——轴安装电机安装——轴、联轴器保护罩安装——过渡风筒Ⅱ上部安装——调节组上部安装——过渡风筒Ⅰ上部安装——进气箱上部安装————进、出口挠性联接安装四、施工准备及要求：1、基础检查、划线 a、对基础的外观、位置及外形尺寸进行检查，清理基础表面及地脚螺栓孔内的杂物和油污。 b、依据设计...
