电厂电缆dcs改造施工工法

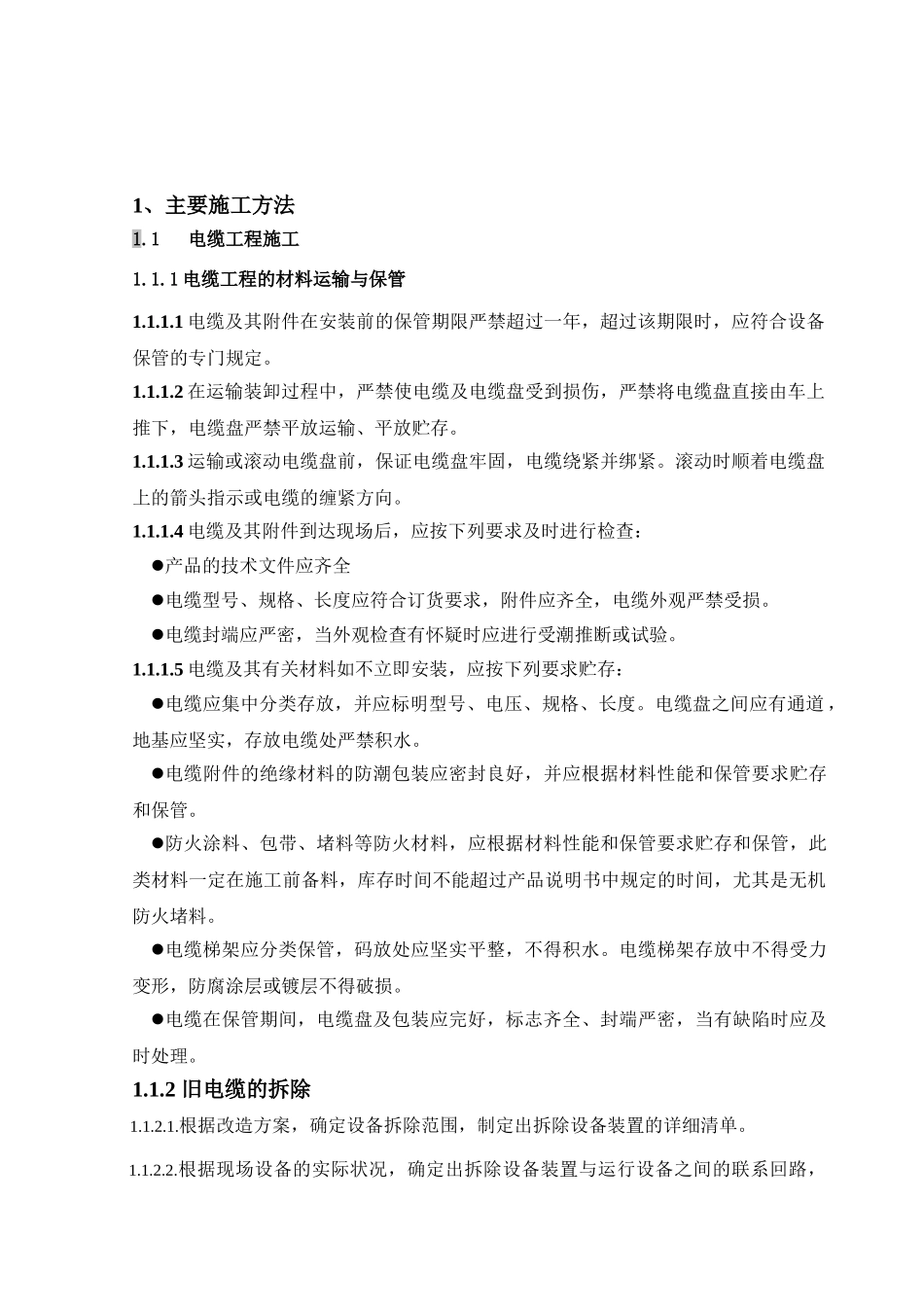

1、主要施工方法1.1 电缆工程施工1.1.1 电缆工程的材料运输与保管1.1.1.1 电缆及其附件在安装前的保管期限严禁超过一年，超过该期限时，应符合设备保管的专门规定。1.1.1.2 在运输装卸过程中，严禁使电缆及电缆盘受到损伤，严禁将电缆盘直接由车上推下，电缆盘严禁平放运输、平放贮存。1.1.1.3 运输或滚动电缆盘前，保证电缆盘牢固，电缆绕紧并绑紧。滚动时顺着电缆盘上的箭头指示或电缆的缠紧方向。1.1.1.4 电缆及其附件到达现场后，应按下列要求及时进行检查：产品的技术文件应齐全电缆型号、规格、长度应符合订货要求，附件应齐全，电缆外观严禁受损。电缆封端应严密，当外观检查有怀疑时应进行受潮推断或试验。1.1.1.5 电缆及其有关材料如不立即安装，应按下列要求贮存：电缆应集中分类存放，并应标明型号、电压、规格、长度。电缆盘之间应有通道 ，地基应坚实，存放电缆处严禁积水。电缆附件的绝缘材料的防潮包装应密封良好，并应根据材料性能和保管要求贮存和保管。防火涂料、包带、堵料等防火材料，应根据材料性能和保管要求贮存和保管，此类材料一定在施工前备料，库存时间不能超过产品说明书中规定的时间，尤其是无机防火堵料。电缆梯架应分类保管，码放处应坚实平整，不得积水。电缆梯架存放中不得受力变形，防腐涂层或镀层不得破损。电缆在保管期间，电缆盘及包装应完好，标志齐全、封端严密，当有缺陷时应及时处理。1.1.2 旧电缆的拆除1.1.2.1.根据改造方案，确定设备拆除范围，制定出拆除设备装置的详细清单。1.1.2.2.根据现场设备的实际状况，确定出拆除设备装置与运行设备之间的联系回路，特别是电气回路之间的联跳，跳合回路，制定出详细的隔离方案，并报甲方批准。根据隔离方案，做好改造设备与运行设备之间联系回路的拆除及隔离措施。对需要保留的装置、电缆做好详细记录。1.1.2.3.将拆除设备的各方电源断开，拆除有关联系电缆，并做好记录，对于需要保留的回路应做好明显标记并做好安全隔离措施。1.1.2.4.对于需要拆除的控制电缆应首先从两端进行核对，确认无误方可进行拆除，拆除电缆工作应从两端开始逐段切割，严禁从中间在没有见到电缆端头的情况下盲目进行切割。严防切除运行设备电缆。1.1.2.5.在拆除电缆后，对于电缆架上保留的控制电缆，需要及时进行整理固定，并保持整齐美观，严禁对保留电缆进行乱拉、乱摆、乱放。1.1.2.1.拆除旧设备应根据甲方要求进行统一回收。对于可回收利用的设备，在拆...
