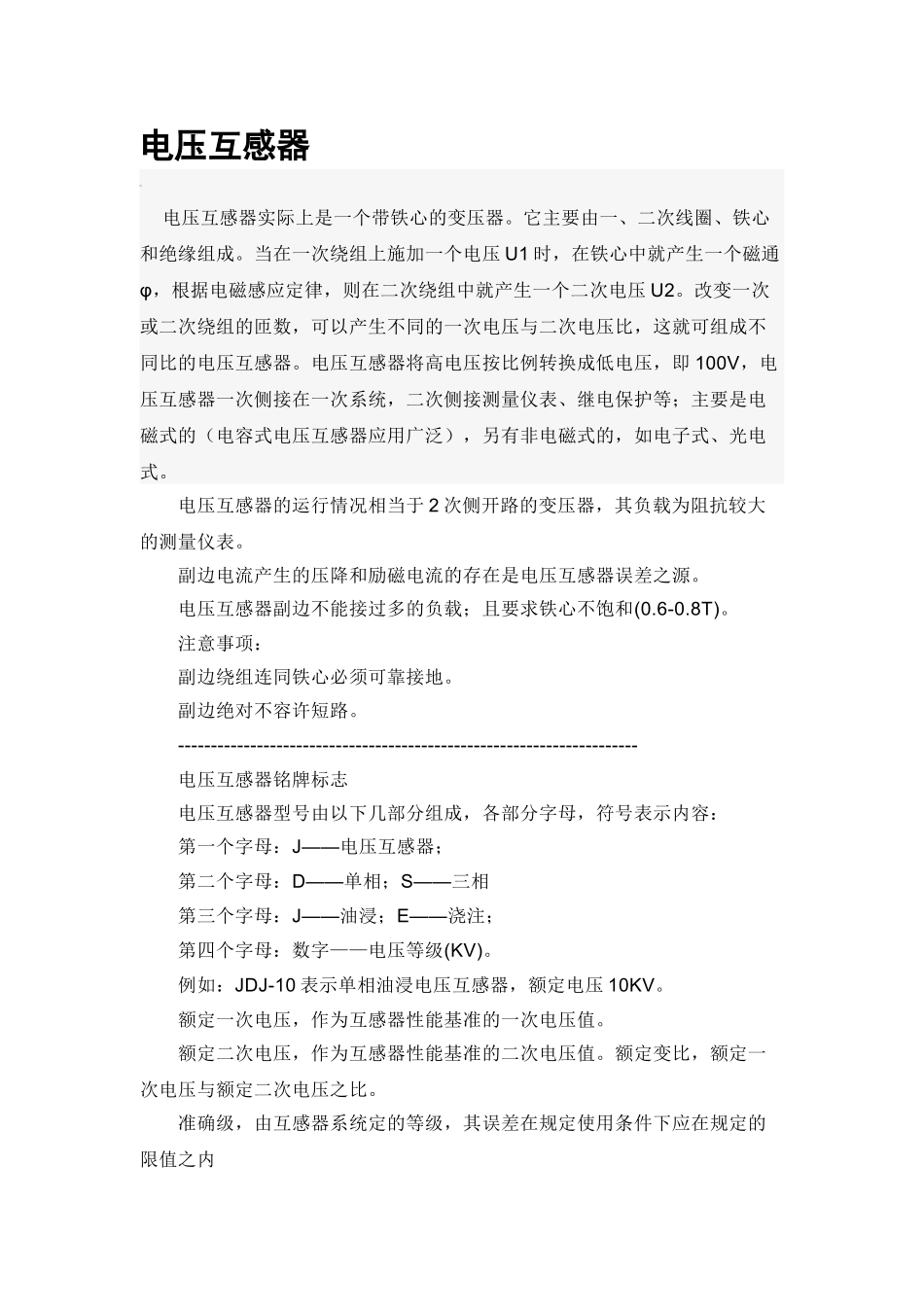

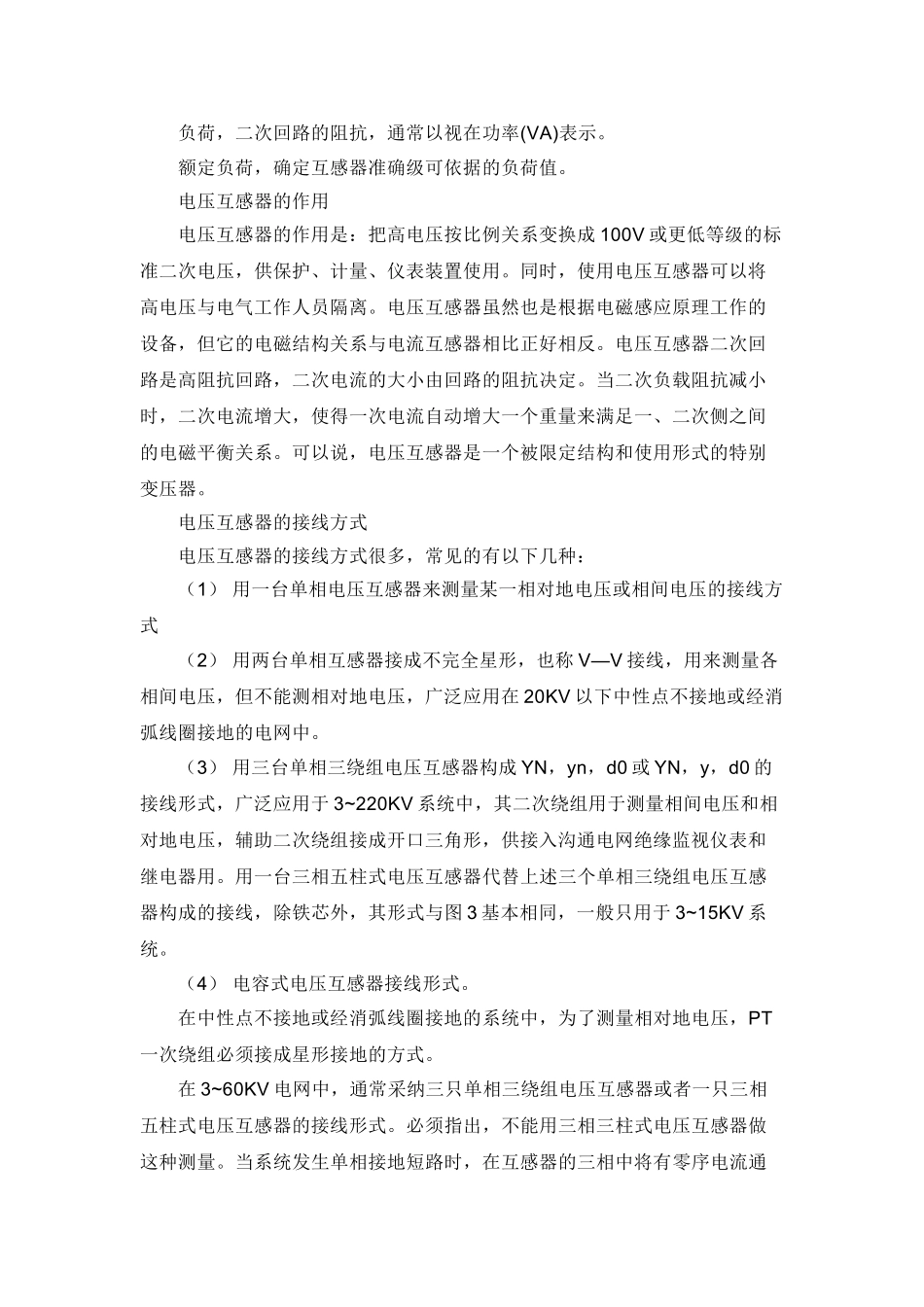

电压互感器 电压互感器实际上是一个带铁心的变压器。它主要由一、二次线圈、铁心和绝缘组成。当在一次绕组上施加一个电压 U1 时，在铁心中就产生一个磁通φ，根据电磁感应定律，则在二次绕组中就产生一个二次电压 U2。改变一次或二次绕组的匝数，可以产生不同的一次电压与二次电压比，这就可组成不同比的电压互感器。电压互感器将高电压按比例转换成低电压，即 100V，电压互感器一次侧接在一次系统，二次侧接测量仪表、继电保护等；主要是电磁式的（电容式电压互感器应用广泛），另有非电磁式的，如电子式、光电式。 电压互感器的运行情况相当于 2 次侧开路的变压器，其负载为阻抗较大的测量仪表。 副边电流产生的压降和励磁电流的存在是电压互感器误差之源。 电压互感器副边不能接过多的负载；且要求铁心不饱和(0.6-0.8T)。 注意事项： 副边绕组连同铁心必须可靠接地。 副边绝对不容许短路。 ---------------------------------------------------------------------- 电压互感器铭牌标志 电压互感器型号由以下几部分组成，各部分字母，符号表示内容： 第一个字母：J——电压互感器； 第二个字母：D——单相；S——三相 第三个字母：J——油浸；E——浇注； 第四个字母：数字——电压等级(KV)。 例如：JDJ-10 表示单相油浸电压互感器，额定电压 10KV。 额定一次电压，作为互感器性能基准的一次电压值。 额定二次电压，作为互感器性能基准的二次电压值。额定变比，额定一次电压与额定二次电压之比。 准确级，由互感器系统定的等级，其误差在规定使用条件下应在规定的限值之内 负荷，二次回路的阻抗，通常以视在功率(VA)表示。 额定负荷，确定互感器准确级可依据的负荷值。 电压互感器的作用 电压互感器的作用是：把高电压按比例关系变换成 100V 或更低等级的标准二次电压，供保护、计量、仪表装置使用。同时，使用电压互感器可以将高电压与电气工作人员隔离。电压互感器虽然也是根据电磁感应原理工作的设备，但它的电磁结构关系与电流互感器相比正好相反。电压互感器二次回路是高阻抗回路，二次电流的大小由回路的阻抗决定。当二次负载阻抗减小时，二次电流增大，使得一次电流自动增大一个重量来满足一、二次侧之间的电磁平衡关系。可以说，电压互感器是一个被限定结构和使用形式的特别变压器。 电压互感器的接线方式 电压互感器的接线方式很多，常见的有以下几种： （1） 用一台单相电压互感器来测量某一相对...
