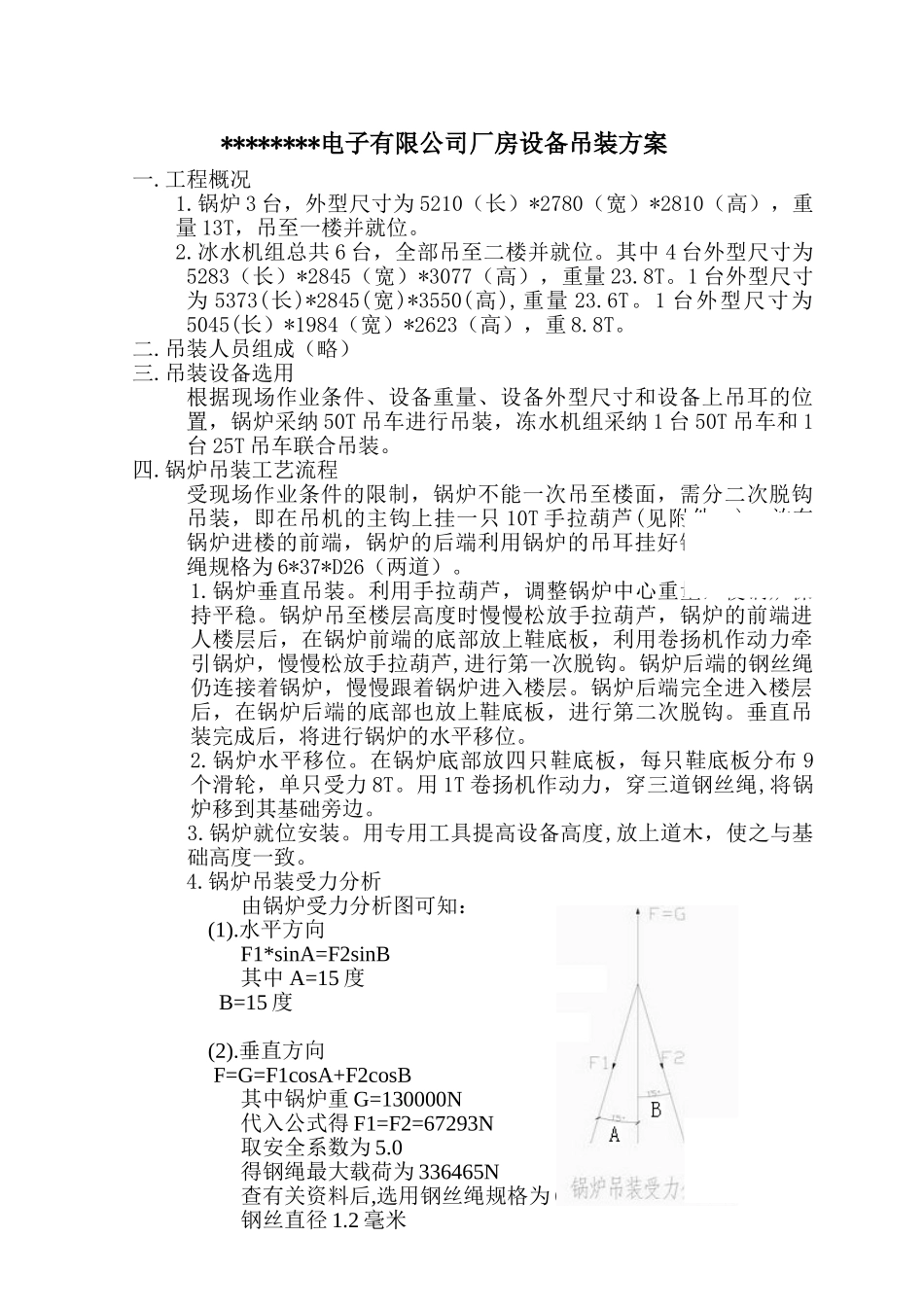

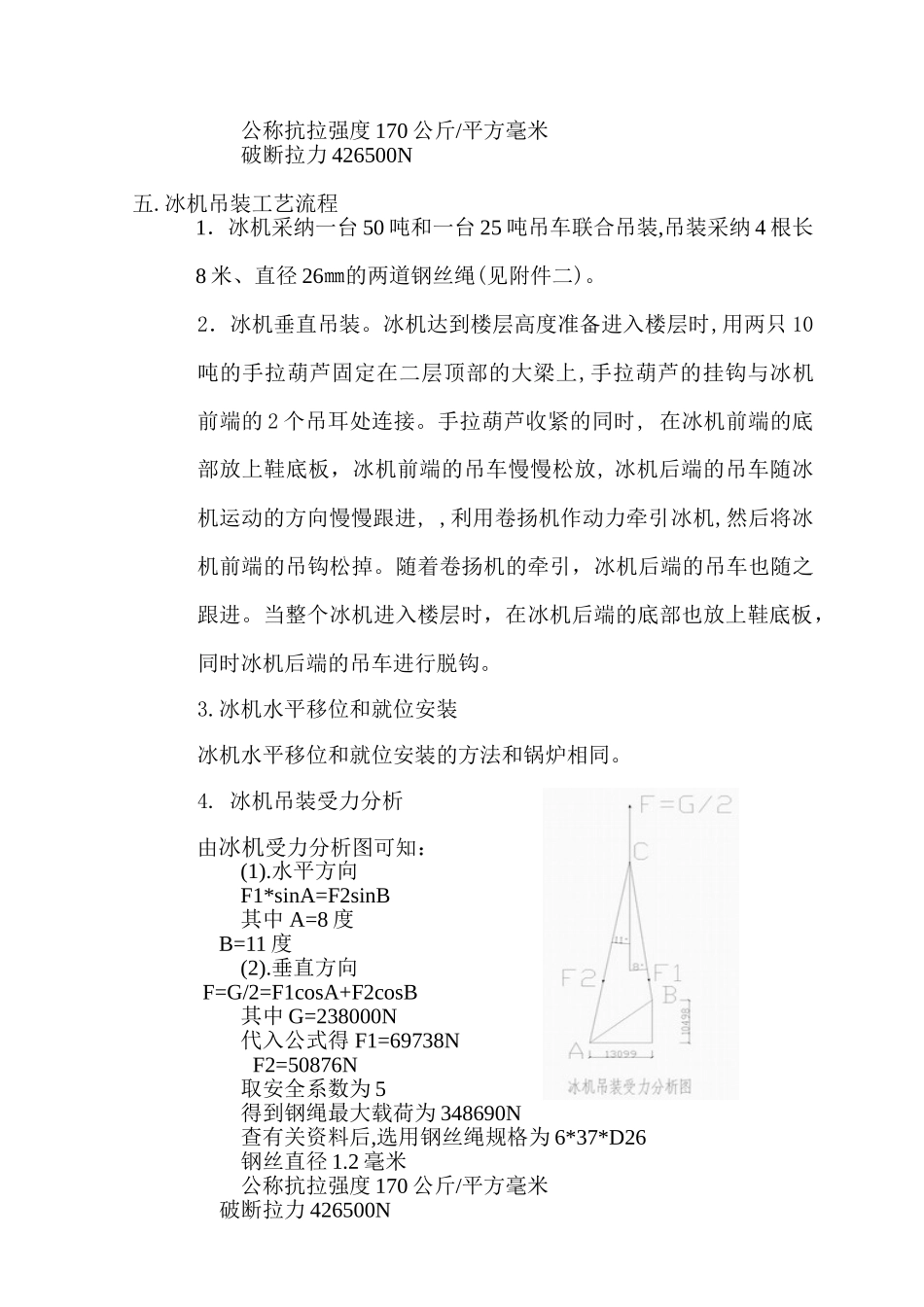

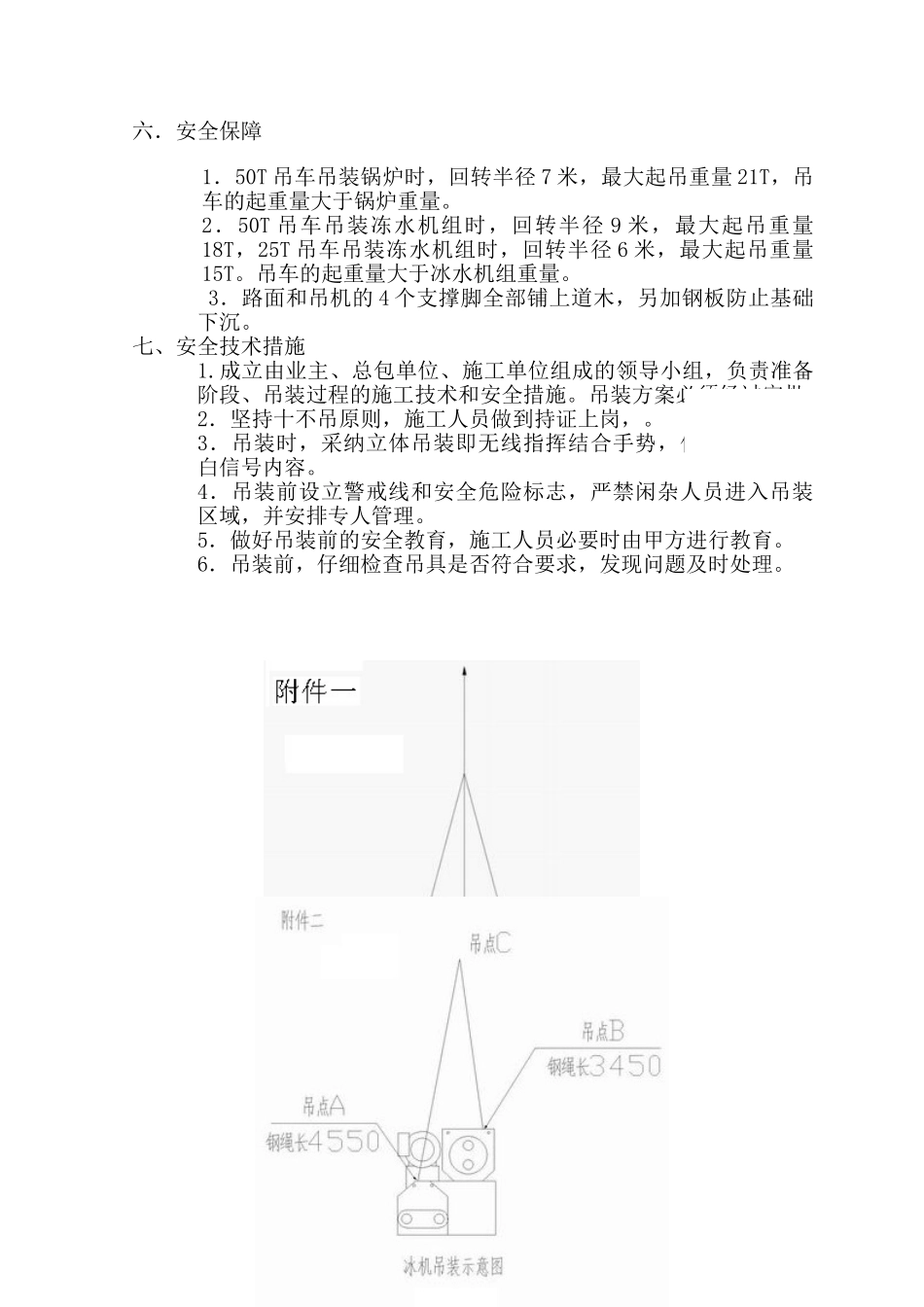

********电子有限公司厂房设备吊装方案一.工程概况1.锅炉 3 台，外型尺寸为 5210（长）*2780（宽）*2810（高），重量 13T，吊至一楼并就位。2.冰水机组总共 6 台，全部吊至二楼并就位。其中 4 台外型尺寸为5283（长）*2845（宽）*3077（高），重量 23.8T。1 台外型尺寸为 5373(长)*2845(宽)*3550(高),重量 23.6T。1 台外型尺寸为5045(长）*1984（宽）*2623（高），重 8.8T。二.吊装人员组成（略）三.吊装设备选用根据现场作业条件、设备重量、设备外型尺寸和设备上吊耳的位置，锅炉采纳 50T 吊车进行吊装，冻水机组采纳 1 台 50T 吊车和 1台 25T 吊车联合吊装。四.锅炉吊装工艺流程受现场作业条件的限制，锅炉不能一次吊至楼面，需分二次脱钩吊装，即在吊机的主钩上挂一只 10T 手拉葫芦(见附件一)，放在锅炉进楼的前端，锅炉的后端利用锅炉的吊耳挂好钢丝绳，钢丝绳规格为 6*37*D26（两道）。1.锅炉垂直吊装。利用手拉葫芦，调整锅炉中心重量，使锅炉保持平稳。锅炉吊至楼层高度时慢慢松放手拉葫芦，锅炉的前端进人楼层后，在锅炉前端的底部放上鞋底板，利用卷扬机作动力牵引锅炉，慢慢松放手拉葫芦,进行第一次脱钩。锅炉后端的钢丝绳仍连接着锅炉，慢慢跟着锅炉进入楼层。锅炉后端完全进入楼层后，在锅炉后端的底部也放上鞋底板，进行第二次脱钩。垂直吊装完成后，将进行锅炉的水平移位。2.锅炉水平移位。在锅炉底部放四只鞋底板，每只鞋底板分布 9个滑轮，单只受力 8T。用 1T 卷扬机作动力，穿三道钢丝绳,将锅炉移到其基础旁边。3.锅炉就位安装。用专用工具提高设备高度,放上道木，使之与基础高度一致。4.锅炉吊装受力分析由锅炉受力分析图可知：(1).水平方向F1*sinA=F2sinB其中 A=15 度 B=15 度(2).垂直方向 F=G=F1cosA+F2cosB其中锅炉重 G=130000N代入公式得 F1=F2=67293N取安全系数为 5.0得钢绳最大载荷为 336465N查有关资料后,选用钢丝绳规格为 6*37*D26 钢丝直径 1.2 毫米 公称抗拉强度 170 公斤/平方毫米 破断拉力 426500N五.冰机吊装工艺流程1．冰机采纳一台 50 吨和一台 25 吨吊车联合吊装,吊装采纳 4 根长8 米、直径 26㎜的两道钢丝绳(见附件二)。2．冰机垂直吊装。冰机达到楼层高度准备进入楼层时,用两只 10吨的手拉葫芦固定在二层顶部的大梁上,手拉葫芦的挂钩与冰机前端的 2 个吊耳处连接。手拉葫芦收紧的同时, 在冰机前端的底部放上鞋底板，冰机前端的吊车慢慢松放, ...
