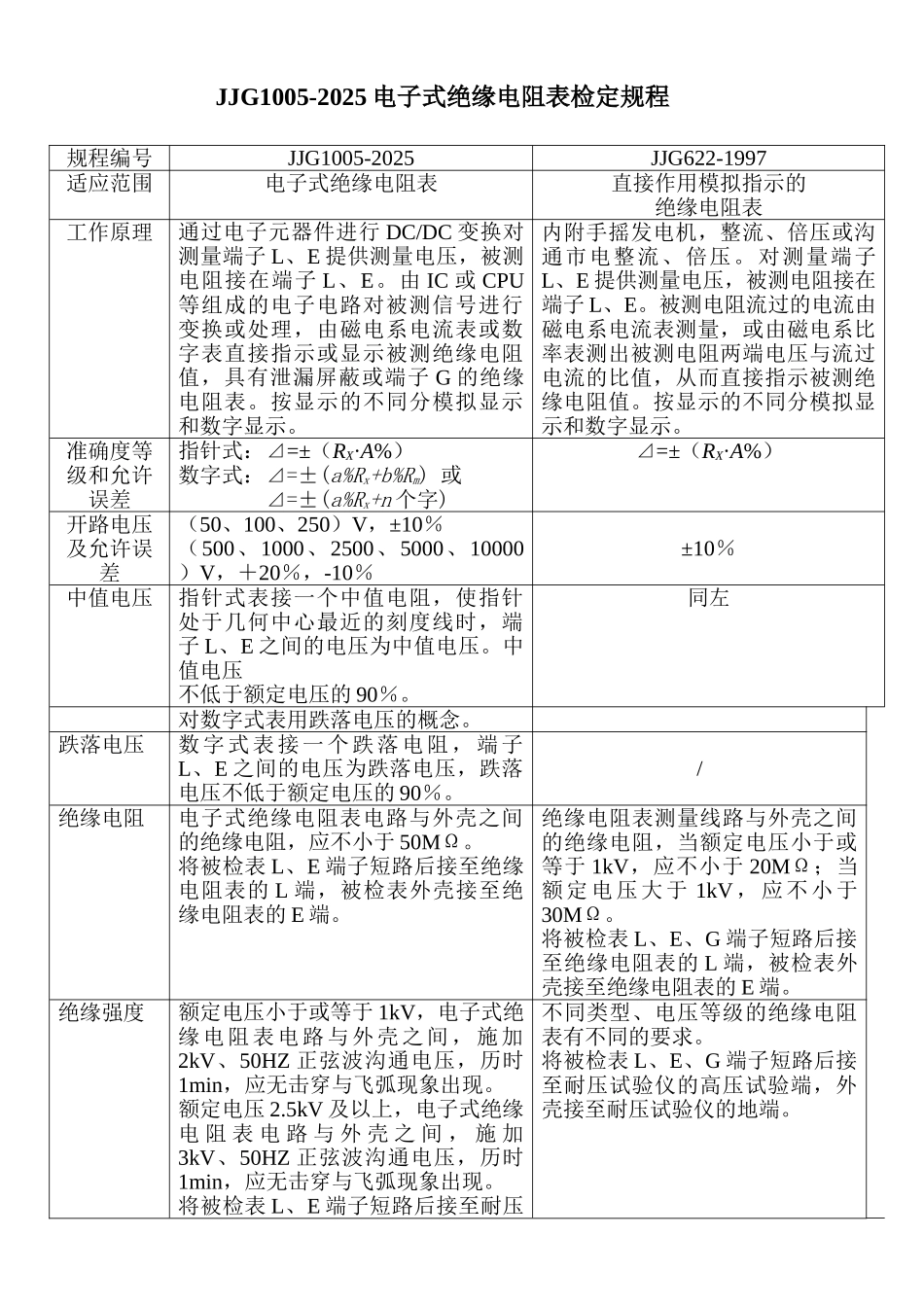

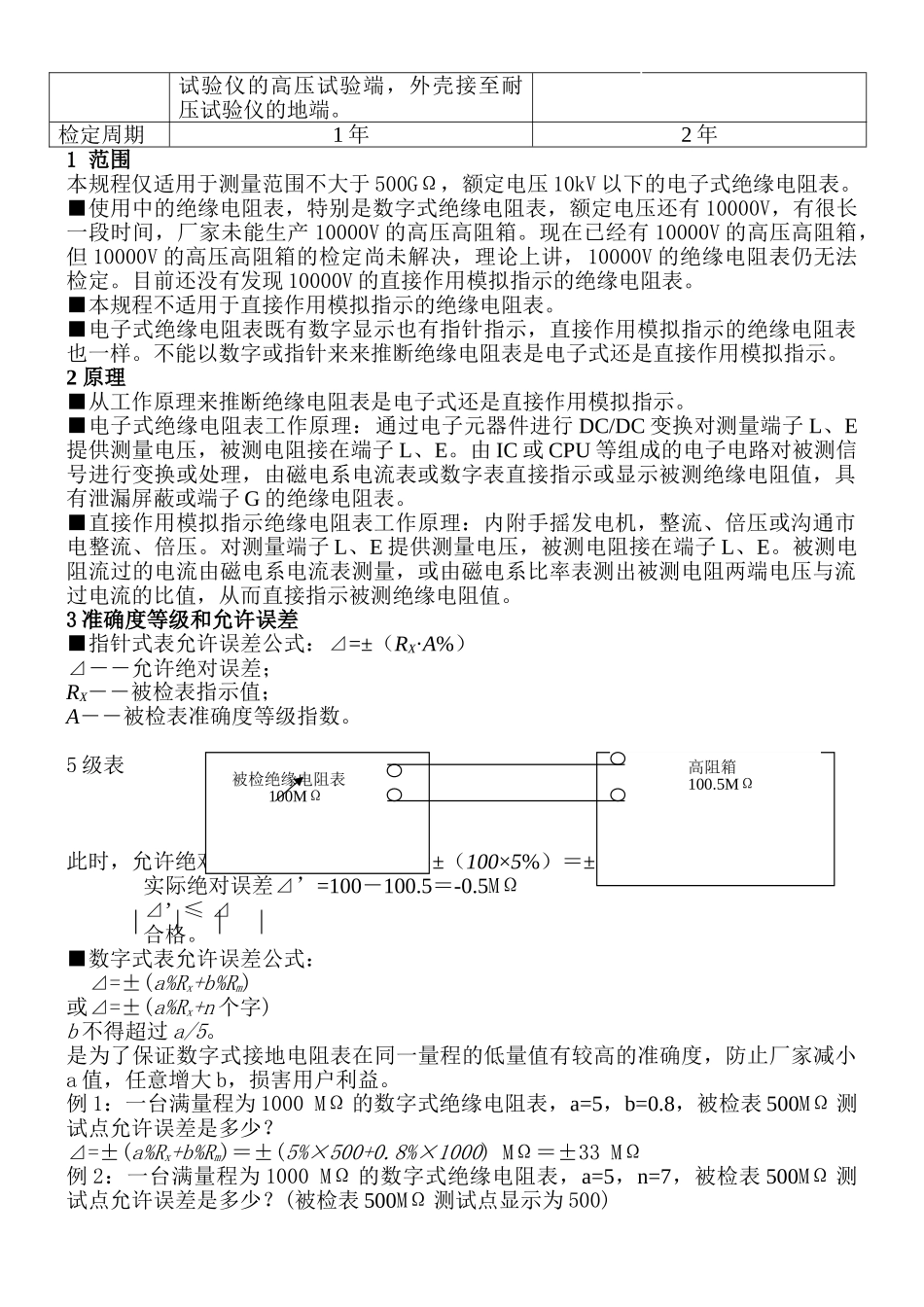

JJG1005-2025 电子式绝缘电阻表检定规程规程编号JJG1005-2025JJG622-1997适应范围电子式绝缘电阻表直接作用模拟指示的绝缘电阻表工作原理通过电子元器件进行 DC/DC 变换对测量端子 L、E 提供测量电压，被测电阻接在端子 L、E。由 IC 或 CPU等组成的电子电路对被测信号进行变换或处理，由磁电系电流表或数字表直接指示或显示被测绝缘电阻值，具有泄漏屏蔽或端子 G 的绝缘电阻表。按显示的不同分模拟显示和数字显示。内附手摇发电机，整流、倍压或沟通市电整流、倍压。对测量端子L、E 提供测量电压，被测电阻接在端子 L、E。被测电阻流过的电流由磁电系电流表测量，或由磁电系比率表测出被测电阻两端电压与流过电流的比值，从而直接指示被测绝缘电阻值。按显示的不同分模拟显示和数字显示。准确度等级和允许误差指针式：⊿=±（RX·A%）数字式：⊿=±(a%Rx+b%Rm) 或⊿=±(a%Rx+n 个字)⊿=±（RX·A%）开路电压及允许误差（50、100、250）V，±10％（500、1000、2500、5000、10000）V，＋20％，-10％±10％中值电压指针式表接一个中值电阻，使指针处于几何中心最近的刻度线时，端子 L、E 之间的电压为中值电压。中值电压不低于额定电压的 90％。同左对数字式表用跌落电压的概念。跌落电压数字式表接一个跌落电阻，端子L、E 之间的电压为跌落电压，跌落电压不低于额定电压的 90％。/绝缘电阻电子式绝缘电阻表电路与外壳之间的绝缘电阻，应不小于 50MΩ。将被检表 L、E 端子短路后接至绝缘电阻表的 L 端，被检表外壳接至绝缘电阻表的 E 端。绝缘电阻表测量线路与外壳之间的绝缘电阻，当额定电压小于或等于 1kV，应不小于 20MΩ；当额定电压大于 1kV，应不小于30MΩ。将被检表 L、E、G 端子短路后接至绝缘电阻表的 L 端，被检表外壳接至绝缘电阻表的 E 端。绝缘强度额定电压小于或等于 1kV，电子式绝缘电阻表电路与外壳之间，施加2kV、50HZ 正弦波沟通电压，历时1min，应无击穿与飞弧现象出现。额定电压 2.5kV 及以上，电子式绝缘电 阻 表 电 路 与 外 壳 之 间 ， 施 加3kV、50HZ 正弦波沟通电压，历时1min，应无击穿与飞弧现象出现。将被检表 L、E 端子短路后接至耐压不同类型、电压等级的绝缘电阻表有不同的要求。将被检表 L、E、G 端子短路后接至耐压试验仪的高压试验端，外壳接至耐压试验仪的地端。试验仪的高压试验端，外壳接至耐压试验仪的地端。检定周期1 年2 年1 范围本规程仅适用...
