电气与管道安装施工工艺

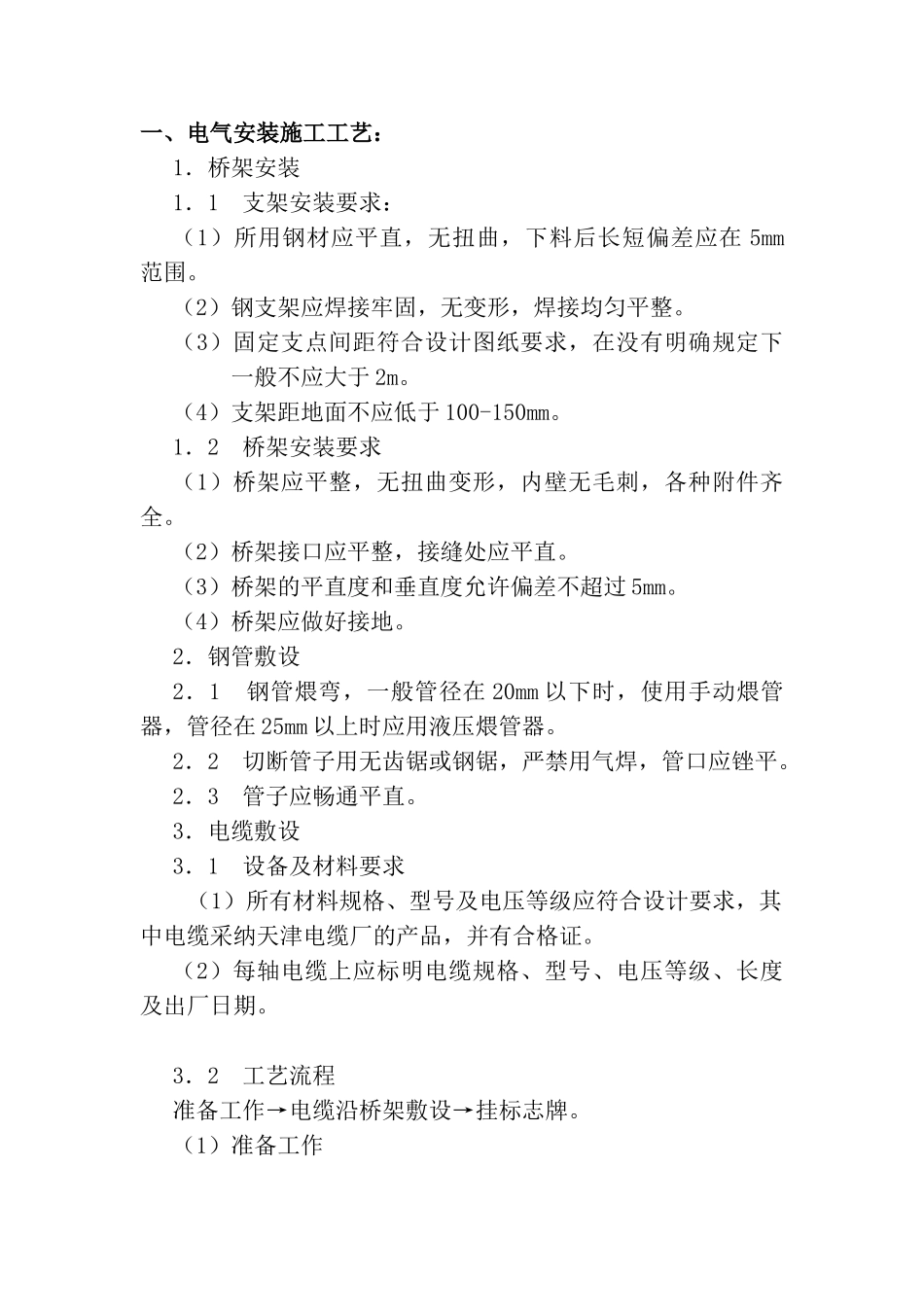

一、电气安装施工工艺：1．桥架安装1．1 支架安装要求：（1）所用钢材应平直，无扭曲，下料后长短偏差应在 5mm范围。（2）钢支架应焊接牢固，无变形，焊接均匀平整。（3）固定支点间距符合设计图纸要求，在没有明确规定下一般不应大于 2m。（4）支架距地面不应低于 100-150mm。1．2 桥架安装要求（1）桥架应平整，无扭曲变形，内壁无毛刺，各种附件齐全。（2）桥架接口应平整，接缝处应平直。（3）桥架的平直度和垂直度允许偏差不超过 5mm。（4）桥架应做好接地。2．钢管敷设2．1 钢管煨弯，一般管径在 20mm 以下时，使用手动煨管器，管径在 25mm 以上时应用液压煨管器。2．2 切断管子用无齿锯或钢锯，严禁用气焊，管口应锉平。2．3 管子应畅通平直。3．电缆敷设3．1 设备及材料要求 （1）所有材料规格、型号及电压等级应符合设计要求，其中电缆采纳天津电缆厂的产品，并有合格证。（2）每轴电缆上应标明电缆规格、型号、电压等级、长度及出厂日期。3．2 工艺流程准备工作→电缆沿桥架敷设→挂标志牌。（1）准备工作电缆敷设前进行绝缘摇测，1KV 以下电缆用 1KV 摇表，摇测线间及对接地的绝缘电阻应不低于 1MΩ。（2）电缆沿桥架敷设A 敷设时，应单层敷设，排列整齐，拐弯处应以最大截面电缆允许弯曲半径为准。B 不同等级电压的电缆应分层敷设，高压电缆应敷设在上层。（3）挂标志牌a 标志牌规格应一致，并有防腐性能，挂装应牢固。b 标志牌上应注明电缆编号、规格、型号及电压等级。4． 电缆头制作4．1 将电缆按实际情况量好，截去多余部分，然后扒开芯线，用塑料带在三叉口处包缠成锥形。4．2 铜鼻子压接，将绝缘层扒去，按鼻子深度量好锯齐，除凡士林， 芯线插入，用压线钳压紧。4．3 将电缆固定好，并进行排列工作，要垂直，转角弧度要一致。5． 电机检查5．1 电机外观完好，盘动转子应轻快。5．2 1KV 以下电机使用 1KV 摇表摇测，绝缘阻值不低于1MΩ。1kV 以上电机使用 2.5kV 摇表摇测，绝缘阻值不低于5MΩ。5．3 电机引出线应相位正确，固定牢固，连接紧密。5．4 电机外壳油漆完整，保护接地良好。5．5 电机应空载运行 2 小时，带负荷运行 72 小时。6．成套配电柜（盘）及动力开关柜安装6．1 设备及材料要求设备及材料均应符合国家现行技术标准，符合设计要求、并有出厂合格证，设备应有铭牌。6．2 作业条件（1）土建施工条件a 土建工程施工标高、尺寸、结构及埋件均符合设计要求。b 墙面...
