电气专业知识讲稿

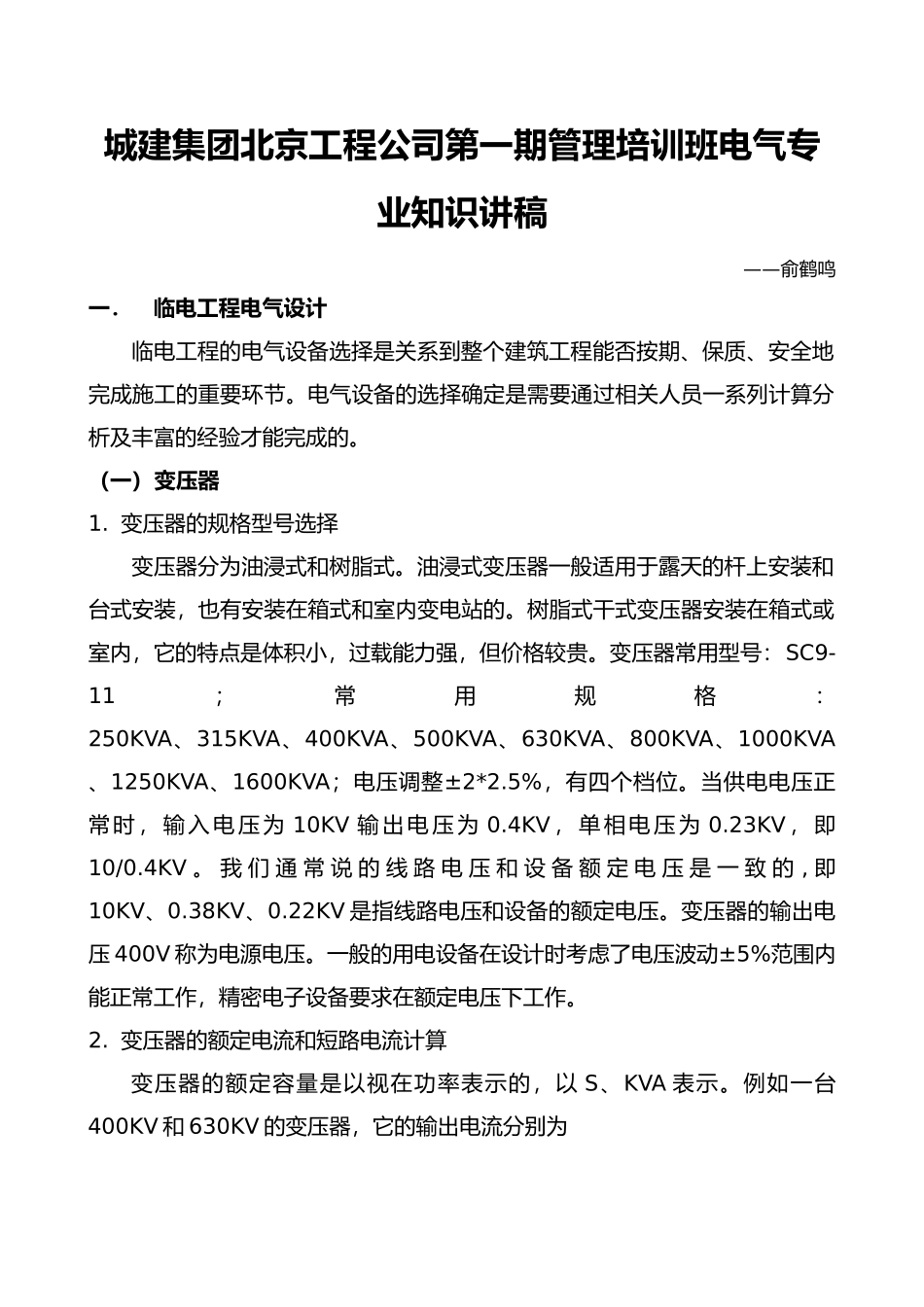

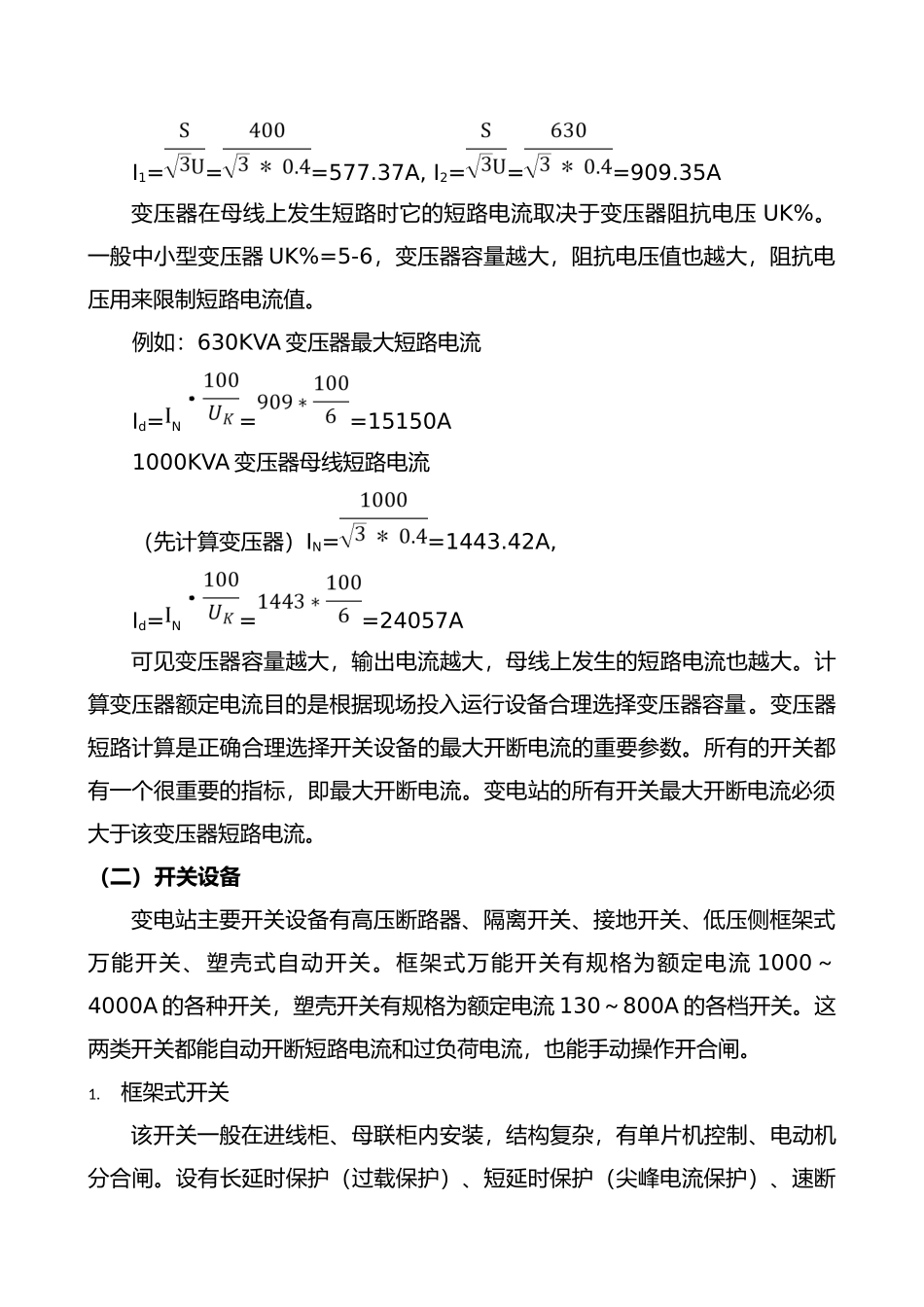

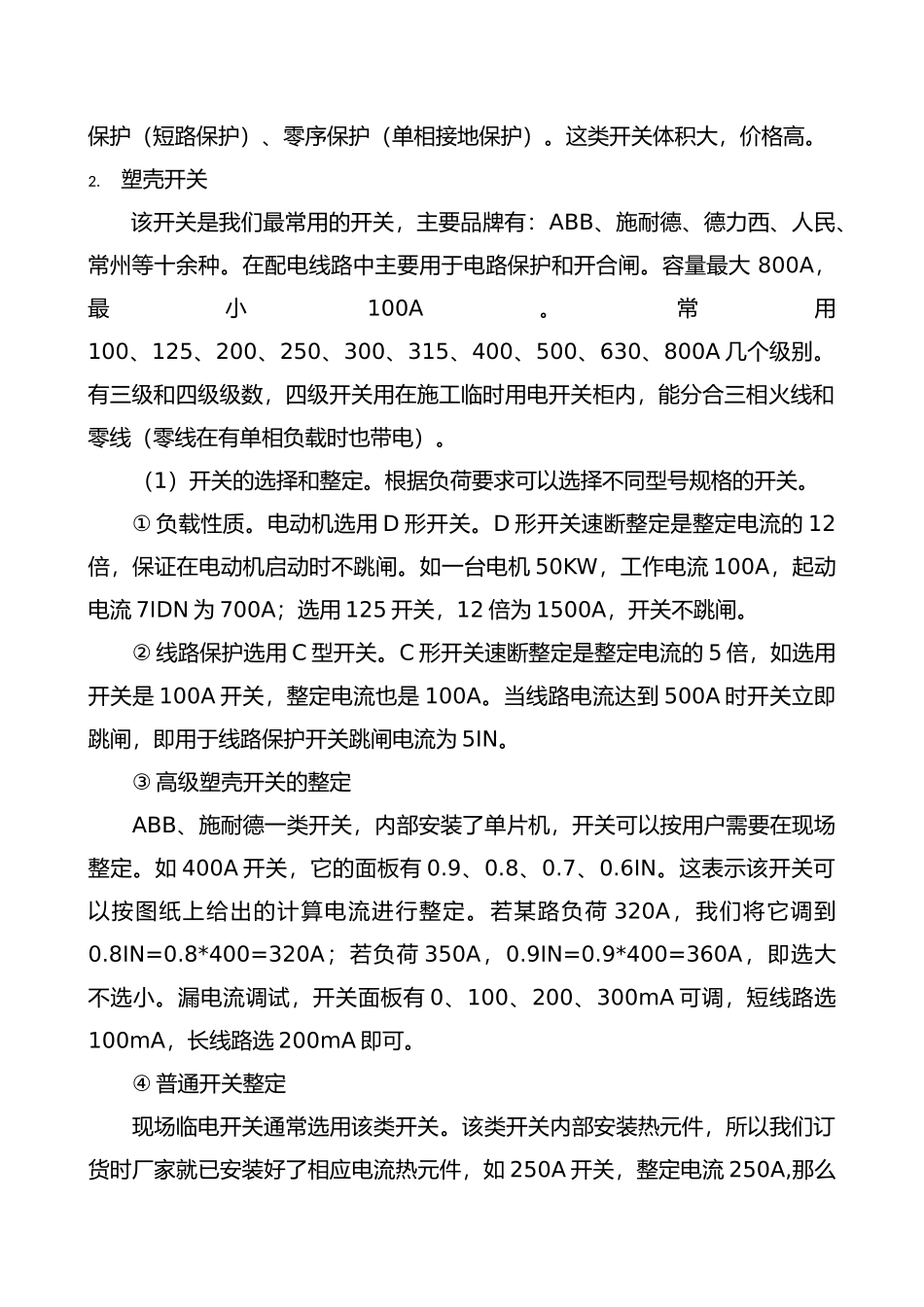

城建集团北京工程公司第一期管理培训班电气专业知识讲稿——俞鹤鸣一．临电工程电气设计临电工程的电气设备选择是关系到整个建筑工程能否按期、保质、安全地完成施工的重要环节。电气设备的选择确定是需要通过相关人员一系列计算分析及丰富的经验才能完成的。（一）变压器1. 变压器的规格型号选择变压器分为油浸式和树脂式。油浸式变压器一般适用于露天的杆上安装和台式安装，也有安装在箱式和室内变电站的。树脂式干式变压器安装在箱式或室内，它的特点是体积小，过载能力强，但价格较贵。变压器常用型号：SC9-11；常用规格：250KVA、315KVA、400KVA、500KVA、630KVA、800KVA、1000KVA、1250KVA、1600KVA；电压调整±2*2.5%，有四个档位。当供电电压正常时，输入电压为 10KV 输出电压为 0.4KV ，单相电压为 0.23KV ，即10/0.4KV 。 我 们 通 常 说 的 线 路 电 压 和 设 备 额 定 电 压 是 一 致 的 , 即10KV、0.38KV、0.22KV 是指线路电压和设备的额定电压。变压器的输出电压 400V 称为电源电压。一般的用电设备在设计时考虑了电压波动±5%范围内能正常工作，精密电子设备要求在额定电压下工作。2. 变压器的额定电流和短路电流计算变压器的额定容量是以视在功率表示的，以 S、KVA 表示。例如一台400KV 和 630KV 的变压器，它的输出电流分别为I1===577.37A, I2===909.35A变压器在母线上发生短路时它的短路电流取决于变压器阻抗电压 UK%。一般中小型变压器 UK%=5-6，变压器容量越大，阻抗电压值也越大，阻抗电压用来限制短路电流值。例如：630KVA 变压器最大短路电流Id= N==15150A1000KVA 变压器母线短路电流（先计算变压器）IN==1443.42A,Id= N==24057A可见变压器容量越大，输出电流越大，母线上发生的短路电流也越大。计算变压器额定电流目的是根据现场投入运行设备合理选择变压器容量。变压器短路计算是正确合理选择开关设备的最大开断电流的重要参数。所有的开关都有一个很重要的指标，即最大开断电流。变电站的所有开关最大开断电流必须大于该变压器短路电流。（二）开关设备变电站主要开关设备有高压断路器、隔离开关、接地开关、低压侧框架式万能开关、塑壳式自动开关。框架式万能开关有规格为额定电流 1000～4000A 的各种开关，塑壳开关有规格为额定电流 130～800A 的各档开关。这两类开关都能自动开断短路电流和过负荷电流，也能手动操作开合闸。1.框架式开关该开关一般在进线柜、母...
