电气图纸常用标注解释

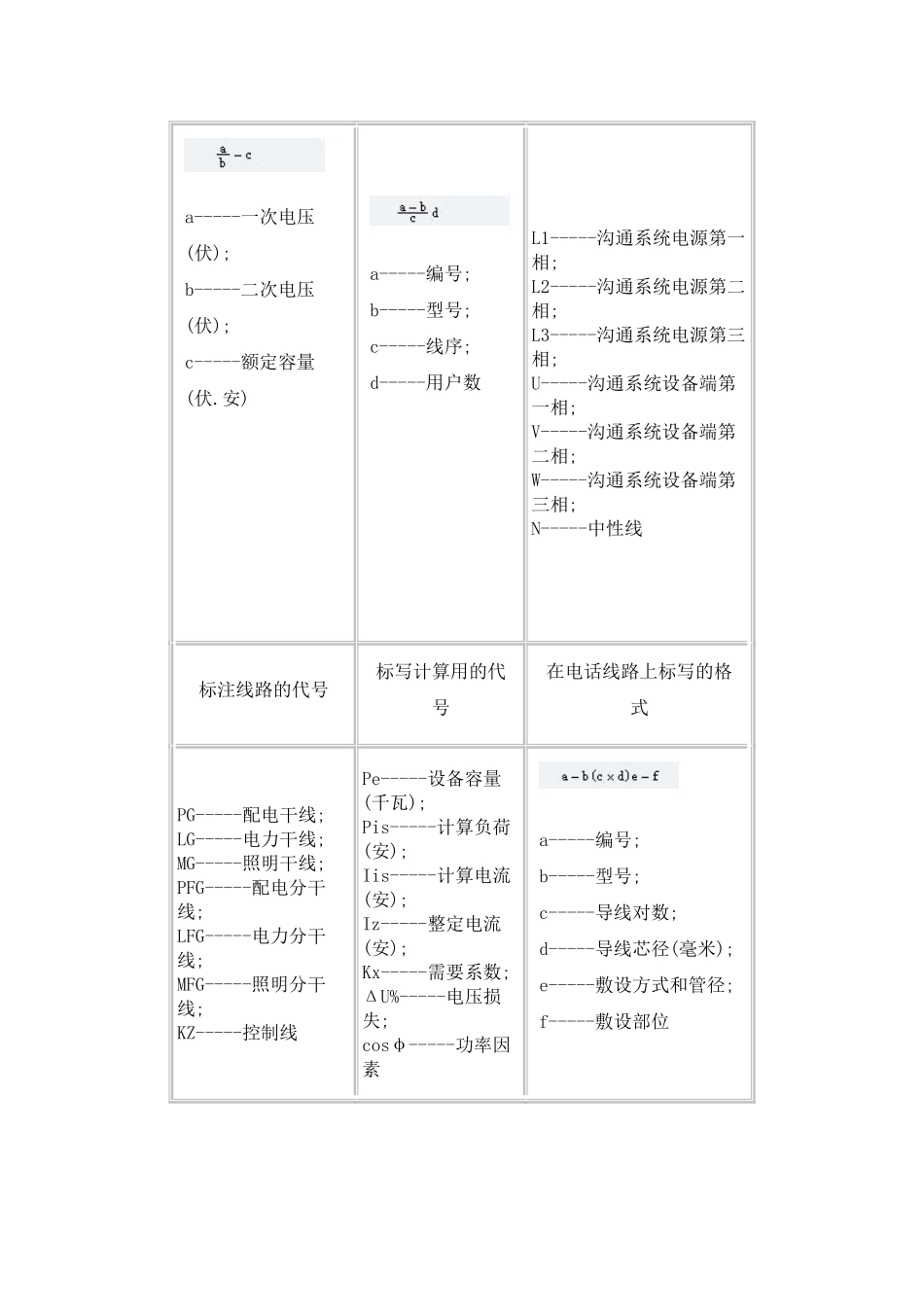

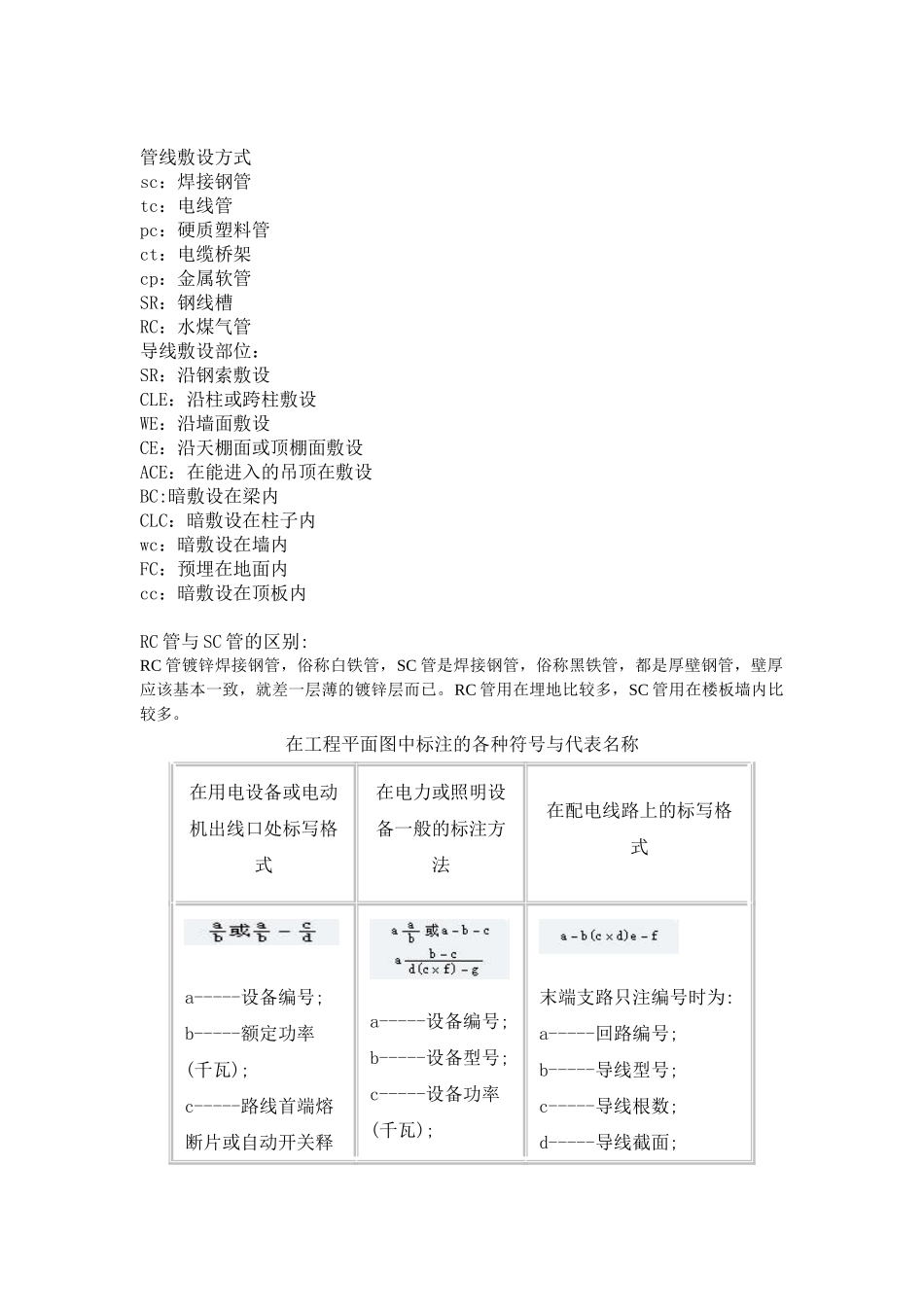

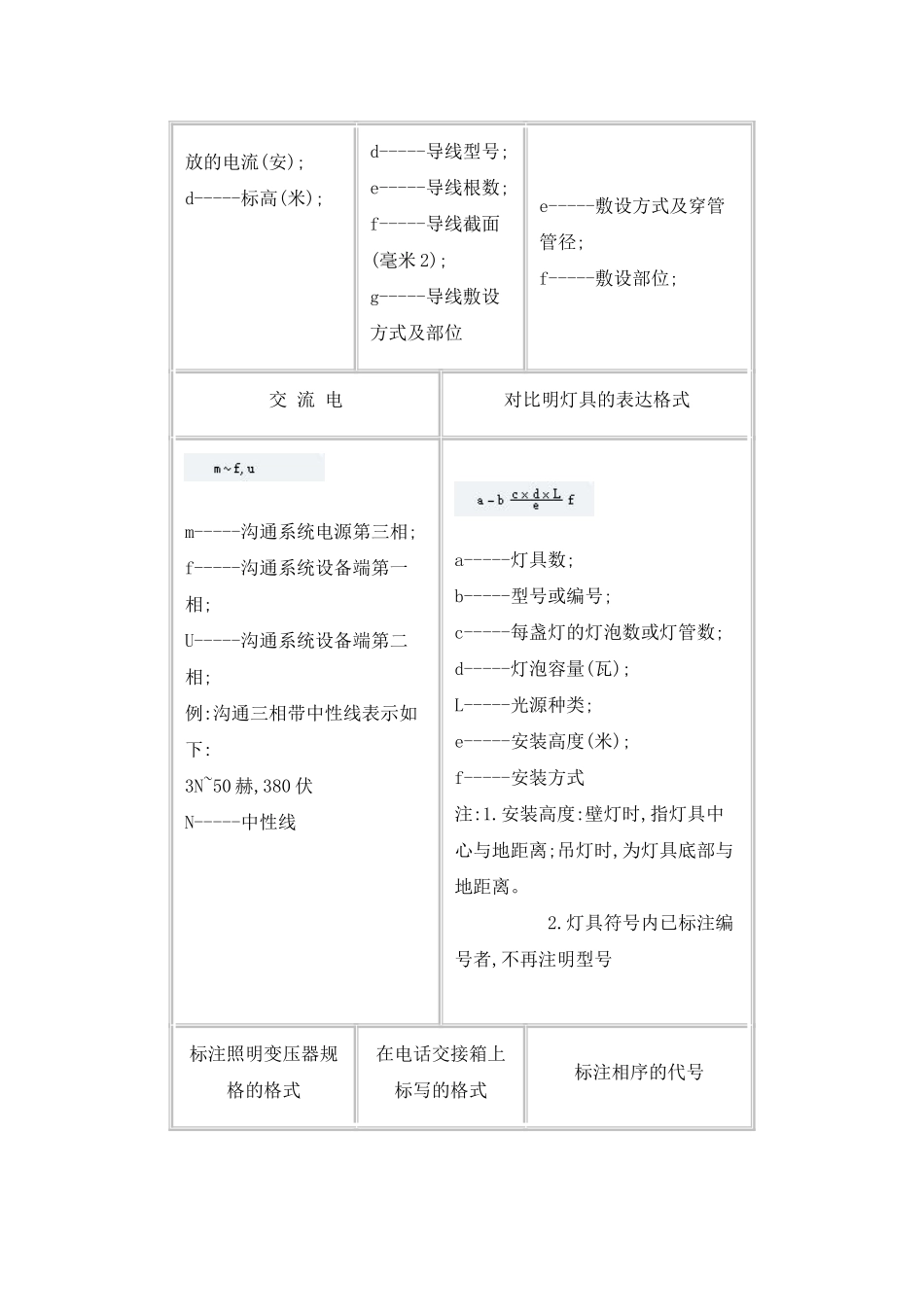

管线敷设方式sc：焊接钢管tc：电线管pc：硬质塑料管ct：电缆桥架cp：金属软管SR：钢线槽RC：水煤气管导线敷设部位：SR：沿钢索敷设CLE：沿柱或跨柱敷设WE：沿墙面敷设CE：沿天棚面或顶棚面敷设ACE：在能进入的吊顶在敷设BC:暗敷设在梁内CLC：暗敷设在柱子内wc：暗敷设在墙内FC：预埋在地面内cc：暗敷设在顶板内RC 管与 SC 管的区别:RC 管镀锌焊接钢管，俗称白铁管，SC 管是焊接钢管，俗称黑铁管，都是厚壁钢管，壁厚应该基本一致，就差一层薄的镀锌层而已。RC 管用在埋地比较多，SC 管用在楼板墙内比较多。在工程平面图中标注的各种符号与代表名称在用电设备或电动机出线口处标写格式在电力或照明设备一般的标注方法在配电线路上的标写格式a-----设备编号;b-----额定功率(千瓦);c-----路线首端熔断片或自动开关释a-----设备编号;b-----设备型号;c-----设备功率(千瓦);末端支路只注编号时为:a-----回路编号;b-----导线型号;c-----导线根数;d-----导线截面;放的电流(安);d-----标高(米); d-----导线型号;e-----导线根数;f-----导线截面(毫米 2);g-----导线敷设方式及部位e-----敷设方式及穿管管径;f-----敷设部位;交 流 电对比明灯具的表达格式m-----沟通系统电源第三相;f-----沟通系统设备端第一相;U-----沟通系统设备端第二相;例:沟通三相带中性线表示如下:3N~50 赫,380 伏N-----中性线 a-----灯具数;b-----型号或编号;c-----每盏灯的灯泡数或灯管数;d-----灯泡容量(瓦);L-----光源种类;e-----安装高度(米);f-----安装方式注:1.安装高度:壁灯时,指灯具中心与地距离;吊灯时,为灯具底部与地距离。 2.灯具符号内已标注编号者,不再注明型号标注照明变压器规格的格式在电话交接箱上标写的格式标注相序的代号a-----一次电压(伏);b-----二次电压(伏);c-----额定容量(伏.安) a-----编号;b-----型号;c-----线序;d-----用户数 L1-----沟通系统电源第一相;L2-----沟通系统电源第二相;L3-----沟通系统电源第三相;U-----沟通系统设备端第一相;V-----沟通系统设备端第二相;W-----沟通系统设备端第三相;N-----中性线标注线路的代号标写计算用的代号在电话线路上标写的格式PG-----配电干线;LG-----电力干线;MG-----照明干线;PFG-----配电分干线;LFG-----电力分干线;MFG-----照明分干线;KZ-----控制线Pe-----设备容量(千瓦);Pis-----计算负荷(安);Iis-----计算电流(安);Iz-----整定电流(安);Kx-----需要系数;ΔU%-----电压损失;cosφ-----功率因素a...
