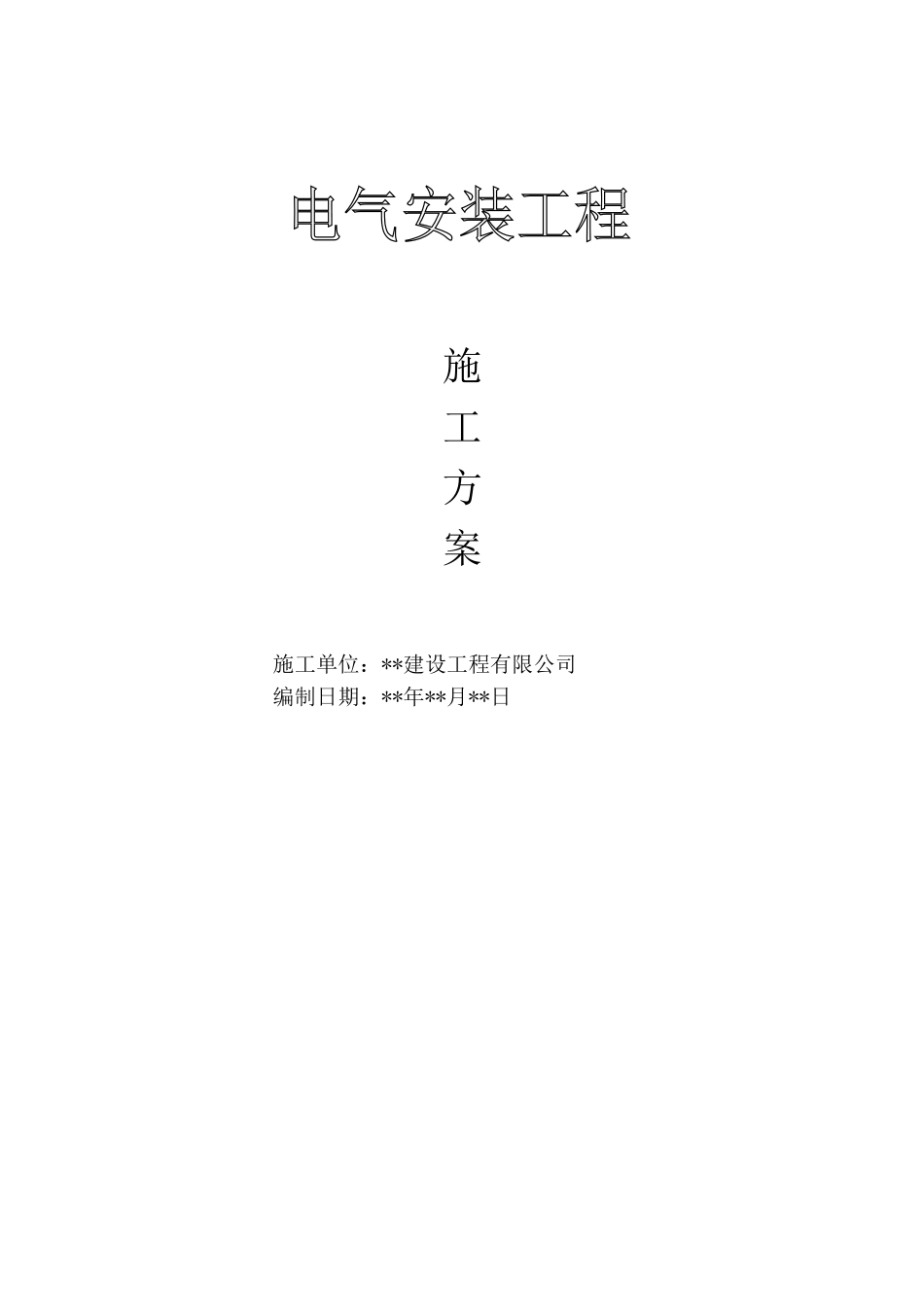

施工方案施工单位：**建设工程有限公司编制日期：**年**月**日1、工程概况1

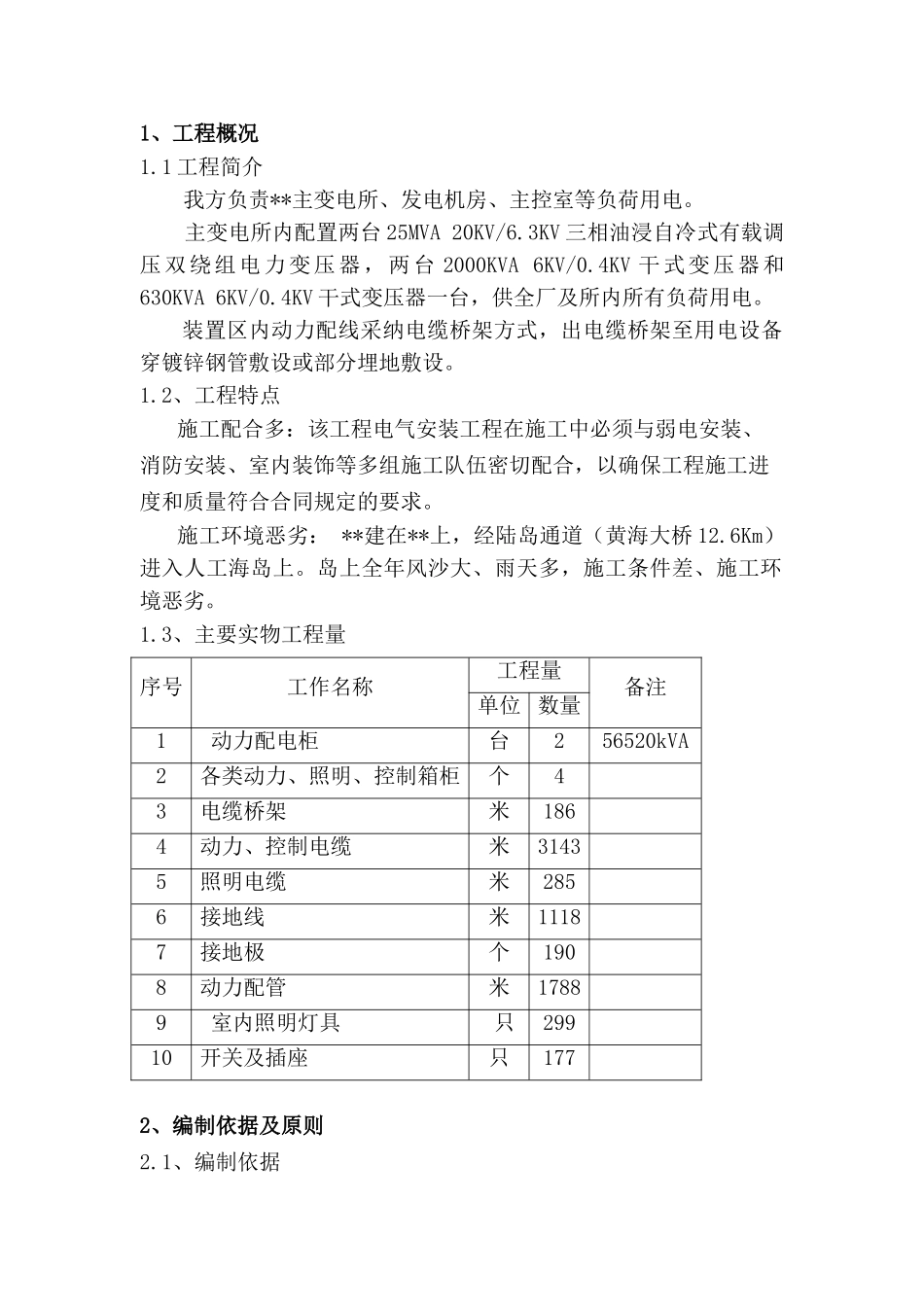

1 工程简介我方负责**主变电所、发电机房、主控室等负荷用电
主变电所内配置两台 25MVA 20KV/6
3KV 三相油浸自冷式有载调压双绕组电力变压器，两台 2000KVA 6KV/0
4KV 干式变压器和630KVA 6KV/0
4KV 干式变压器一台，供全厂及所内所有负荷用电
装置区内动力配线采纳电缆桥架方式，出电缆桥架至用电设备穿镀锌钢管敷设或部分埋地敷设
2、工程特点施工配合多：该工程电气安装工程在施工中必须与弱电安装、消防安装、室内装饰等多组施工队伍密切配合，以确保工程施工进度和质量符合合同规定的要求
施工环境恶劣： **建在**上，经陆岛通道（黄海大桥 12
6Km）进入人工海岛上
岛上全年风沙大、雨天多，施工条件差、施工环境恶劣
3、主要实物工程量序号工作名称工程量备注单位 数量1 动力配电柜台256520kVA2各类动力、照明、控制箱柜个43电缆桥架米1864动力、控制电缆米31435照明电缆米2856接地线米11187接地极个1908动力配管米17889 室内照明灯具 只 29910开关及插座只1772、编制依据及原则2

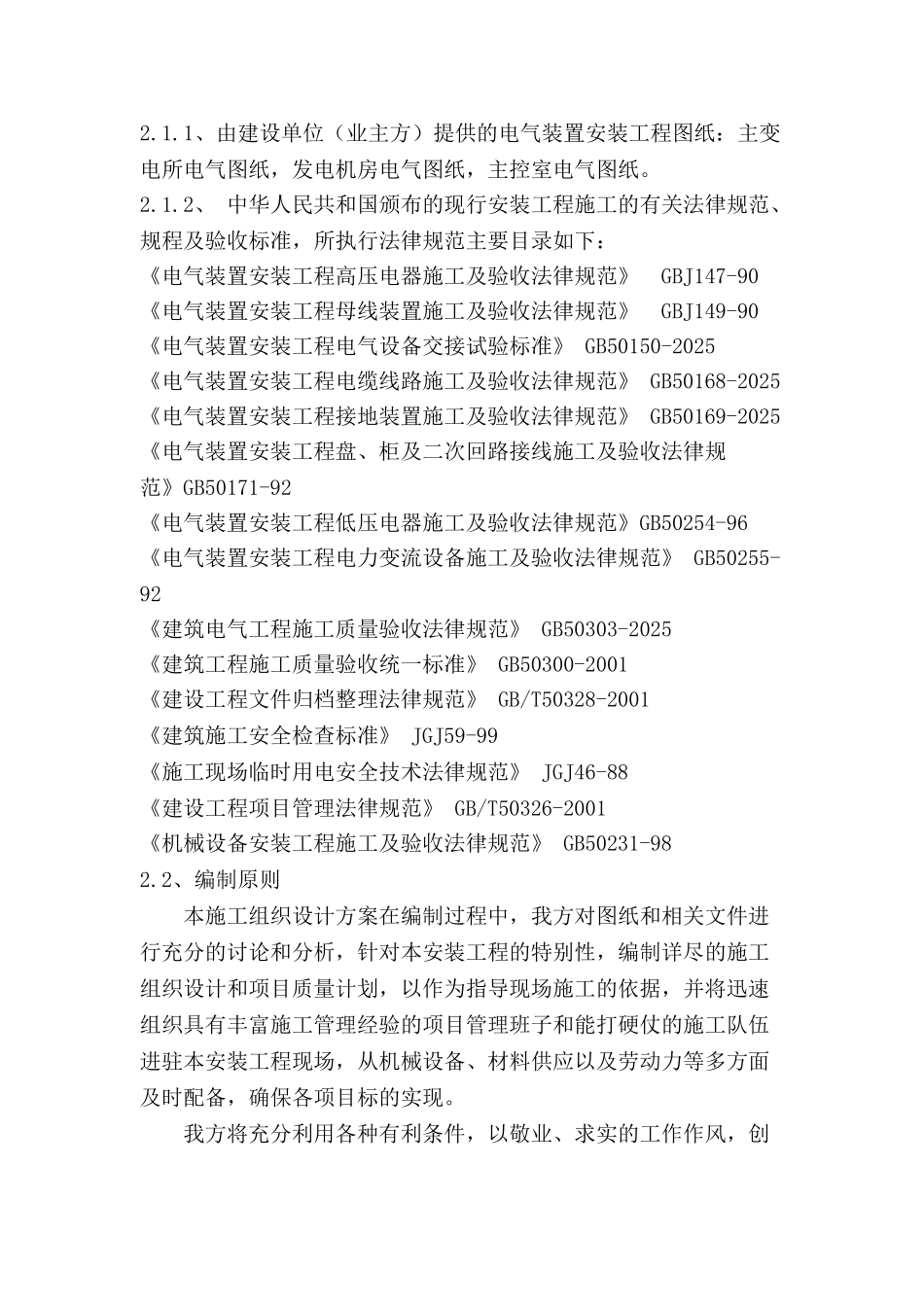

1、编制依据2
1、由建设单位（业主方）提供的电气装置安装工程图纸：主变电所电气图纸，发电机房电气图纸，主控室电气图纸
2、 中华人民共和国颁布的现行安装工程施工的有关法律规范、规程及验收标准，所执行法律规范主要目录如下：《电气装置安装工程高压电器施工及验收法律规范》 GBJ147-90《电气装置安装工程母线装置施工及验收法律规范》 GBJ149-90《电气装置安装工程电气设备交接试验标准》 GB50150-2025《电气装置安装工程电缆线路施工及验收法律规范》 GB50168-2025《电气装置安装工程接地装置施工及验收法律规范》
