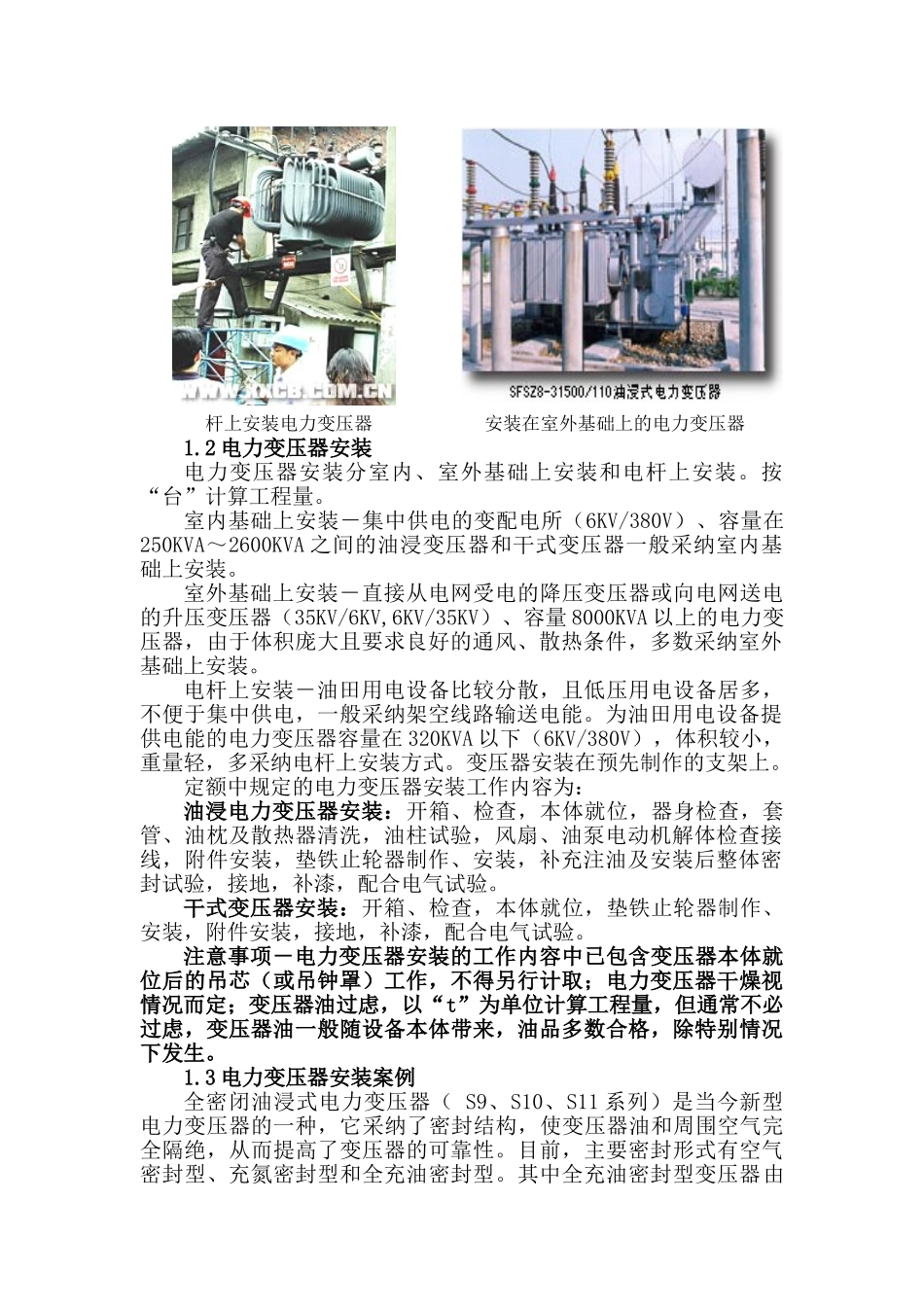

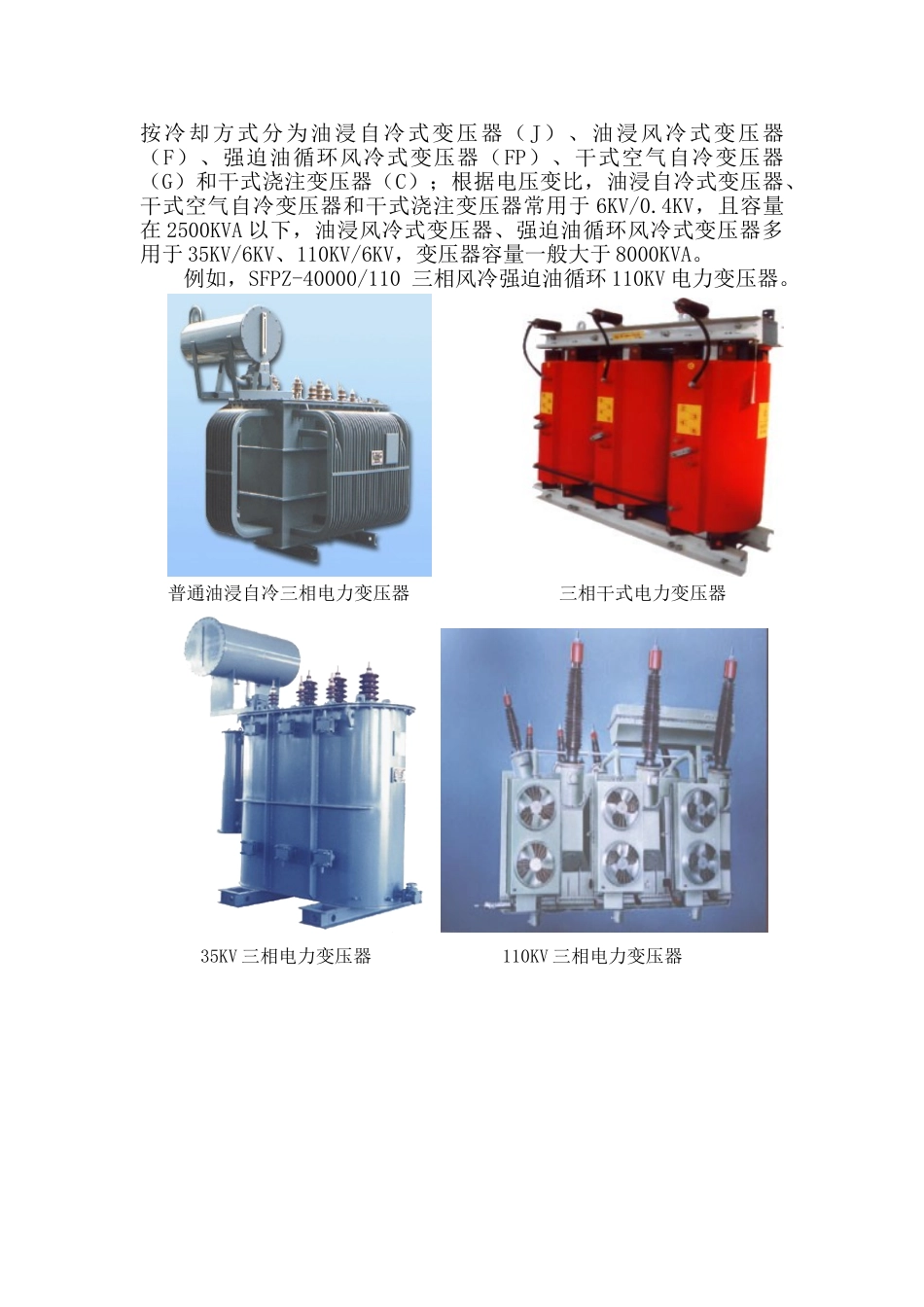

电气施工图预算编制大庆石化分公司 孟岩电气施工图预算编制 概述电气施工图预算根据电气专业施工性质的不同，分电气设备安装工程预算、电气系统调试工程预算、动力配线工程预算、照明配线工程预算、接地工程预算、架空线路安装工程预算等。电气施工图预算编制的工程量计算依据是电气施工图中的总设备一览表、电气主接线图、低压系统图、设备平面布置图、动力配线平面布置图、照明配线平面布置图、接地平面布置图、电缆作业表等。第一章 电气设备安装1.1 电力变压器电力变压器是发、输、变、配电系统中的重要设备之一，它的性能、质量直接关系到电力系统运行的可靠性和运营效益，它的结构、特点直接影响其安装工程造价的高低。电力变压器按相数分为单相变压器（D）和三相变压器（S）；按冷却方式分为油浸自冷式变压器（J）、油浸风冷式变压器（F）、强迫油循环风冷式变压器（FP）、干式空气自冷变压器（G）和干式浇注变压器（C）；根据电压变比，油浸自冷式变压器、干式空气自冷变压器和干式浇注变压器常用于 6KV/0.4KV，且容量在 2500KVA 以下，油浸风冷式变压器、强迫油循环风冷式变压器多用于 35KV/6KV、110KV/6KV，变压器容量一般大于 8000KVA。例如，SFPZ-40000/110 三相风冷强迫油循环 110KV 电力变压器。 普通油浸自冷三相电力变压器 三相干式电力变压器 35KV 三相电力变压器 110KV 三相电力变压器 杆上安装电力变压器 安装在室外基础上的电力变压器1.2 电力变压器安装电力变压器安装分室内、室外基础上安装和电杆上安装。按“台”计算工程量。室内基础上安装－集中供电的变配电所（6KV/380V）、容量在250KVA～2600KVA 之间的油浸变压器和干式变压器一般采纳室内基础上安装。室外基础上安装－直接从电网受电的降压变压器或向电网送电的升压变压器（35KV/6KV,6KV/35KV）、容量 8000KVA 以上的电力变压器，由于体积庞大且要求良好的通风、散热条件，多数采纳室外基础上安装。电杆上安装－油田用电设备比较分散，且低压用电设备居多，不便于集中供电，一般采纳架空线路输送电能。为油田用电设备提供电能的电力变压器容量在 320KVA 以下（6KV/380V），体积较小，重量轻，多采纳电杆上安装方式。变压器安装在预先制作的支架上。定额中规定的电力变压器安装工作内容为：油浸电力变压器安装：开箱、检查，本体就位，器身检查，套管、油枕及散热器清洗，油柱试验，风扇、油泵电动机解体检查接线，附件安装，垫铁止轮器制作...
