电气系统、给排水管道系统、消防管道系统、通风空调系统施工方案

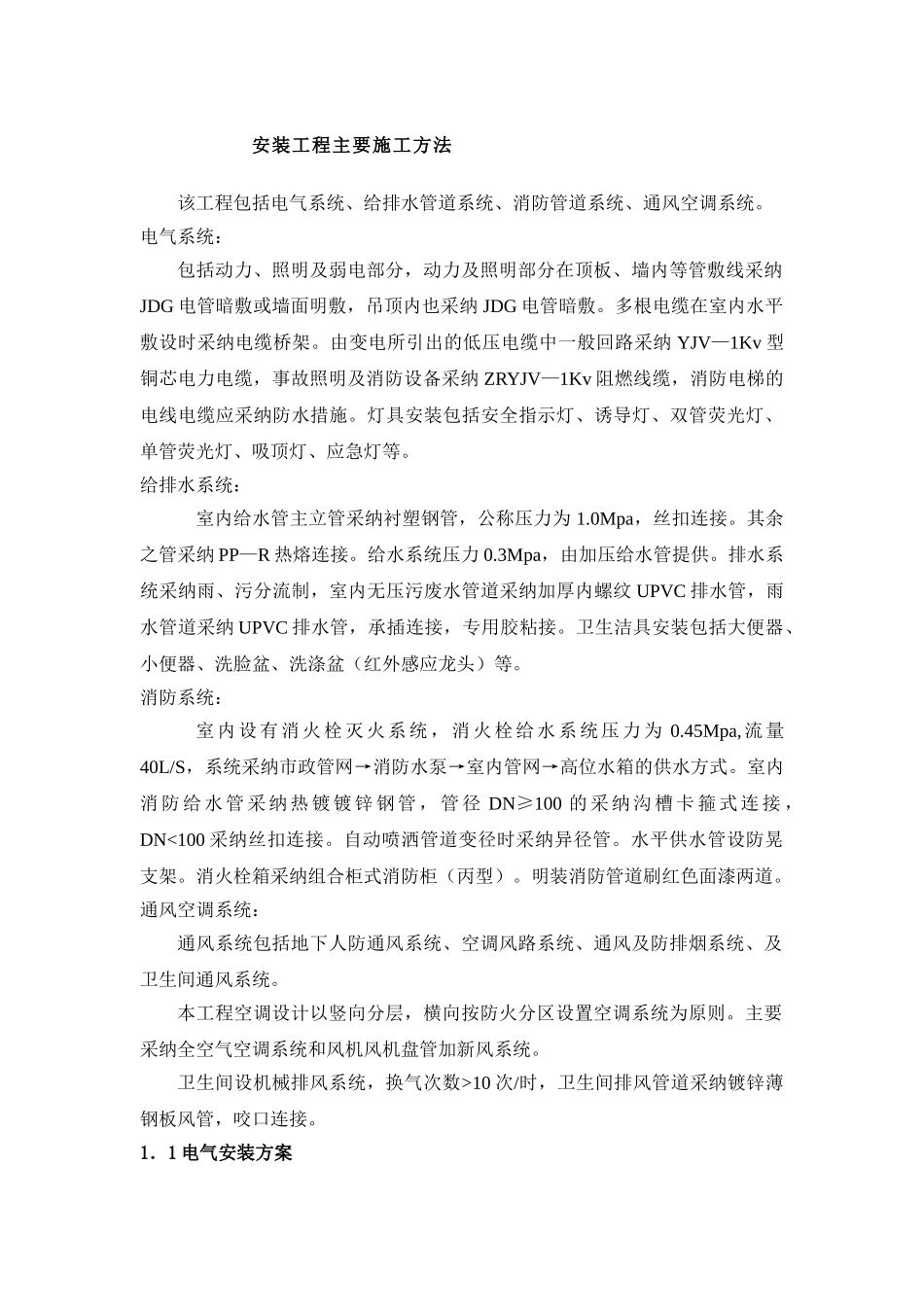

安装工程主要施工方法该工程包括电气系统、给排水管道系统、消防管道系统、通风空调系统。电气系统：包括动力、照明及弱电部分，动力及照明部分在顶板、墙内等管敷线采纳JDG 电管暗敷或墙面明敷，吊顶内也采纳 JDG 电管暗敷。多根电缆在室内水平敷设时采纳电缆桥架。由变电所引出的低压电缆中一般回路采纳 YJV—1Kv 型铜芯电力电缆，事故照明及消防设备采纳 ZRYJV—1Kv 阻燃线缆，消防电梯的电线电缆应采纳防水措施。灯具安装包括安全指示灯、诱导灯、双管荧光灯、单管荧光灯、吸顶灯、应急灯等。给排水系统：室内给水管主立管采纳衬塑钢管，公称压力为 1.0Mpa，丝扣连接。其余之管采纳 PP—R 热熔连接。给水系统压力 0.3Mpa，由加压给水管提供。排水系统采纳雨、污分流制，室内无压污废水管道采纳加厚内螺纹 UPVC 排水管，雨水管道采纳 UPVC 排水管，承插连接，专用胶粘接。卫生洁具安装包括大便器、小便器、洗脸盆、洗涤盆（红外感应龙头）等。消防系统：室内设有消火栓灭火系统，消火栓给水系统压力为 0.45Mpa,流量40L/S，系统采纳市政管网→消防水泵→室内管网→高位水箱的供水方式。室内消 防 给 水 管 采 纳 热 镀 镀 锌 钢 管 ， 管 径 DN≥100 的 采 纳 沟 槽 卡 箍 式 连 接 ，DN<100 采纳丝扣连接。自动喷洒管道变径时采纳异径管。水平供水管设防晃支架。消火栓箱采纳组合柜式消防柜（丙型）。明装消防管道刷红色面漆两道。通风空调系统：通风系统包括地下人防通风系统、空调风路系统、通风及防排烟系统、及卫生间通风系统。本工程空调设计以竖向分层，横向按防火分区设置空调系统为原则。主要采纳全空气空调系统和风机风机盘管加新风系统。卫生间设机械排风系统，换气次数>10 次/时，卫生间排风管道采纳镀锌薄钢板风管，咬口连接。1．1 电气安装方案 该工程包括强电部分和弱电部分，其中强电部分包括变配电系统、动力配电系统、照明配电系统、防雷与接地系统，弱电部分包括火灾自动报警联动控制系统，火灾应急广播及消防专用电话系统。本工程电气采纳 TN -S 系统,电源进户线处须做重复接地，接地极与防雷系统共用建筑物基础钢筋。本工程电力照明配电系统均采纳三相四线制加 PE 保护线，插座接地端及所有正常不带电设备金属外壳均应可靠接 PE 线。所有出入本建筑的金属管道、金属体均应在穿越建筑处与该建筑内主钢筋可靠连通。卫生间设有局部等电位联结端子箱，底边距地 0.5m。...
