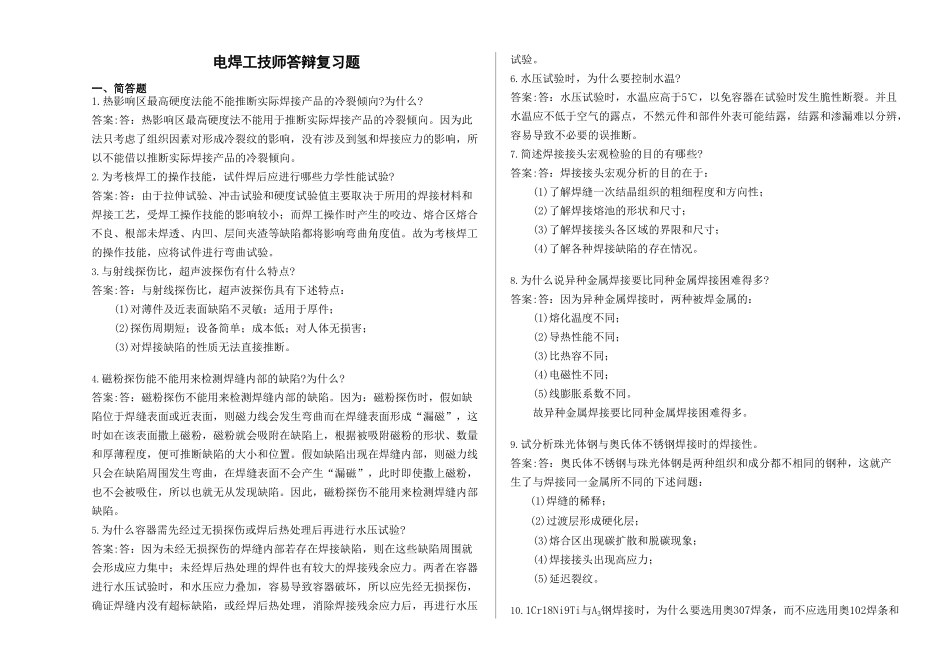

电焊工技师答辩复习题一、简答题1.热影响区最高硬度法能不能推断实际焊接产品的冷裂倾向?为什么?答案:答：热影响区最高硬度法不能用于推断实际焊接产品的冷裂倾向。因为此法只考虑了组织因素对形成冷裂纹的影响，没有涉及到氢和焊接应力的影响，所以不能借以推断实际焊接产品的冷裂倾向。2.为考核焊工的操作技能，试件焊后应进行哪些力学性能试验?答案:答：由于拉伸试验、冲击试验和硬度试验值主要取决于所用的焊接材料和焊接工艺，受焊工操作技能的影响较小；而焊工操作时产生的咬边、熔合区熔合不良、根部未焊透、内凹、层间夹渣等缺陷都将影响弯曲角度值。故为考核焊工的操作技能，应将试件进行弯曲试验。3.与射线探伤比，超声波探伤有什么特点?答案:答：与射线探伤比，超声波探伤具有下述特点： (1)对薄件及近表面缺陷不灵敏；适用于厚件； (2)探伤周期短；设备简单；成本低；对人体无损害； (3)对焊接缺陷的性质无法直接推断。4.磁粉探伤能不能用来检测焊缝内部的缺陷?为什么?答案:答：磁粉探伤不能用来检测焊缝内部的缺陷。因为：磁粉探伤时，假如缺陷位于焊缝表面或近表面，则磁力线会发生弯曲而在焊缝表面形成“漏磁”，这时如在该表面撒上磁粉，磁粉就会吸附在缺陷上，根据被吸附磁粉的形状、数量和厚薄程度，便可推断缺陷的大小和位置。假如缺陷出现在焊缝内部，则磁力线只会在缺陷周围发生弯曲，在焊缝表面不会产生“漏磁”，此时即使撒上磁粉，也不会被吸住，所以也就无从发现缺陷。因此，磁粉探伤不能用来检测焊缝内部缺陷。5.为什么容器需先经过无损探伤或焊后热处理后再进行水压试验?答案:答：因为未经无损探伤的焊缝内部若存在焊接缺陷，则在这些缺陷周围就会形成应力集中；未经焊后热处理的焊件也有较大的焊接残余应力。两者在容器进行水压试验时，和水压应力叠加，容易导致容器破坏，所以应先经无损探伤，确证焊缝内没有超标缺陷，或经焊后热处理，消除焊接残余应力后，再进行水压试验。6.水压试验时，为什么要控制水温?答案:答：水压试验时，水温应高于5℃，以免容器在试验时发生脆性断裂。并且水温应不低于空气的露点，不然元件和部件外表可能结露，结露和渗漏难以分辨，容易导致不必要的误推断。7.简述焊接接头宏观检验的目的有哪些?答案:答：焊接接头宏观分析的目的在于： (1)了解焊缝一次结晶组织的粗细程度和方向性； (2)了解焊接熔池的形状和尺寸； (3)了解焊接接头各区域的界限和尺寸； (4)了解各种焊接缺陷的存...
