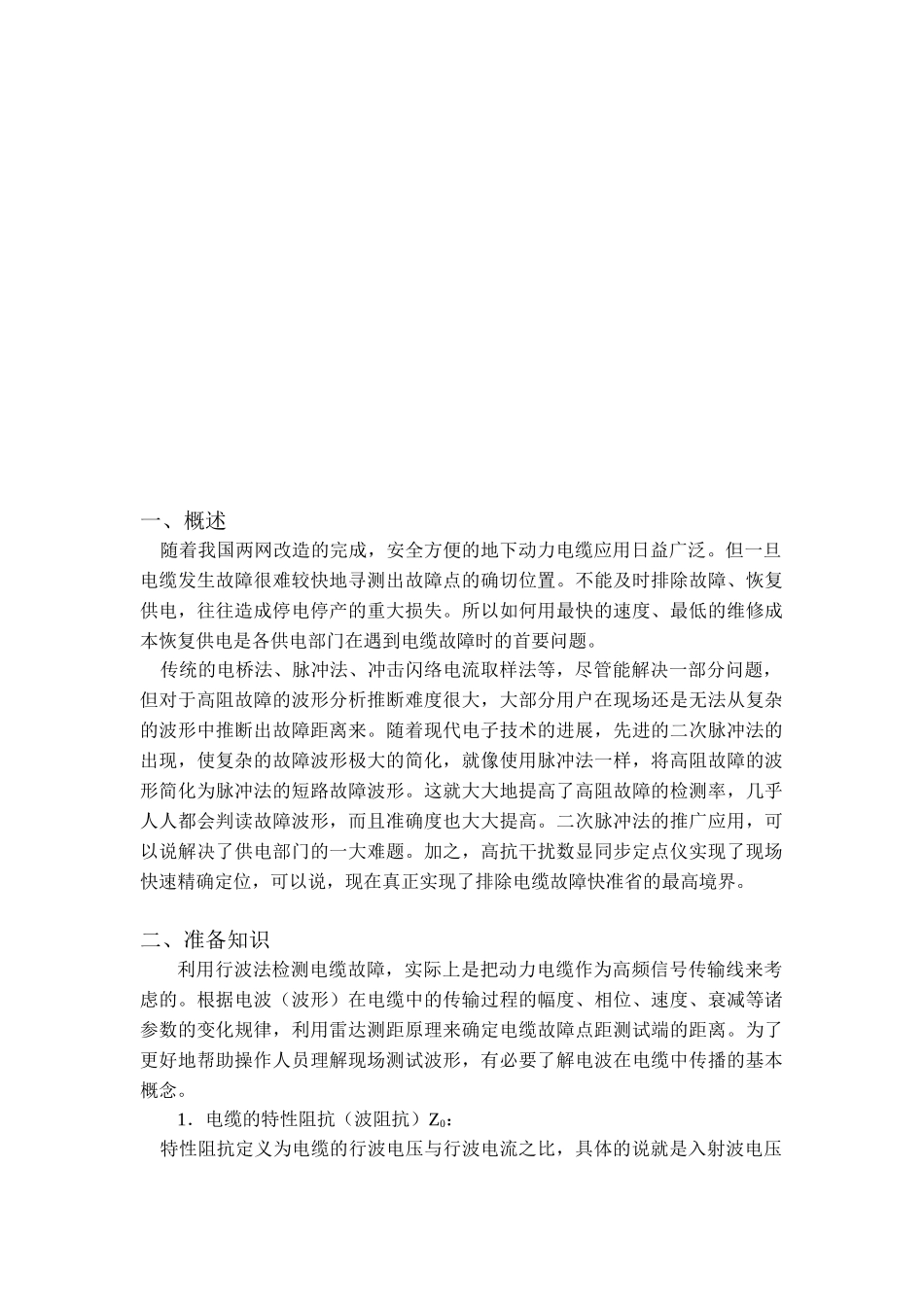

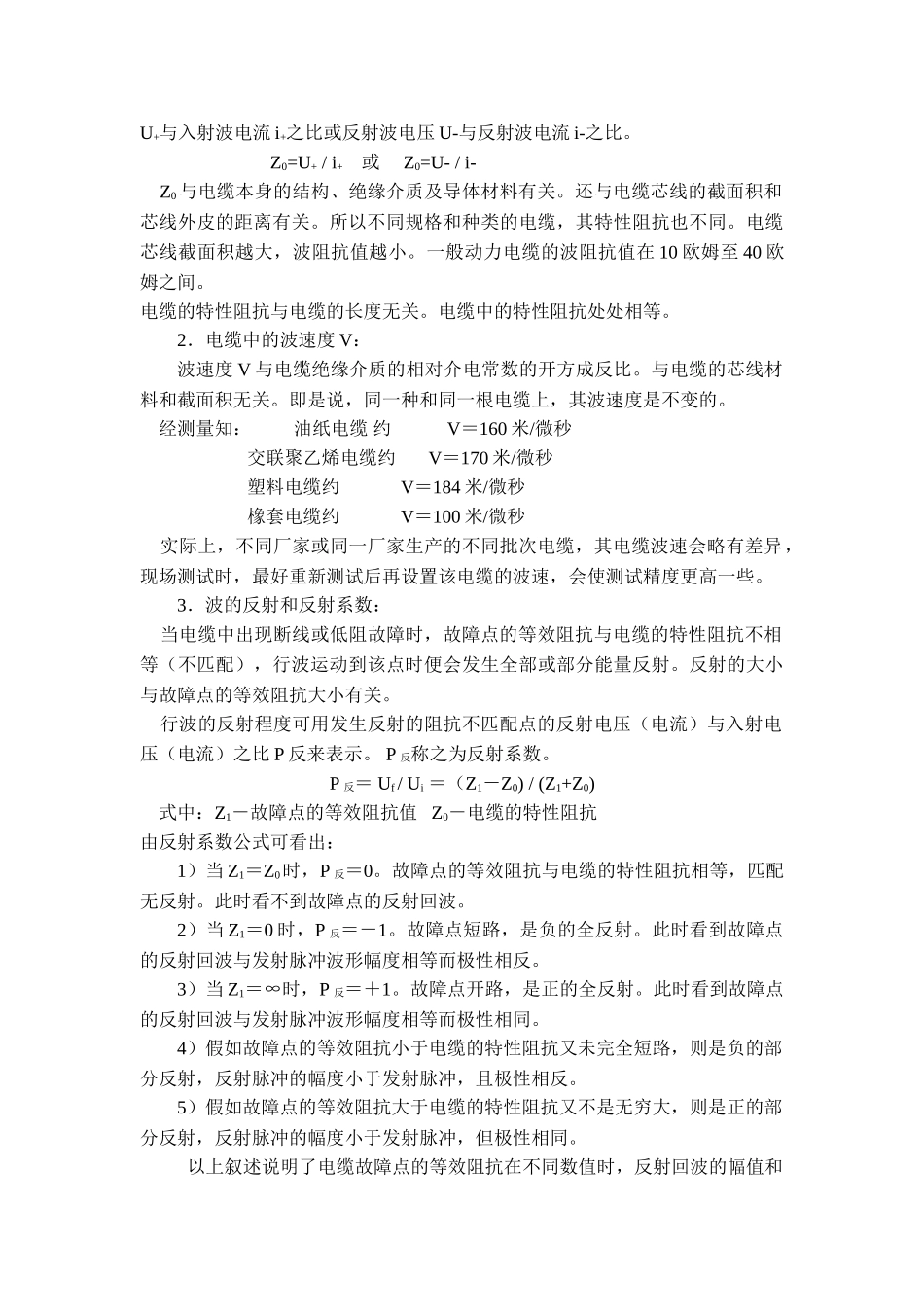

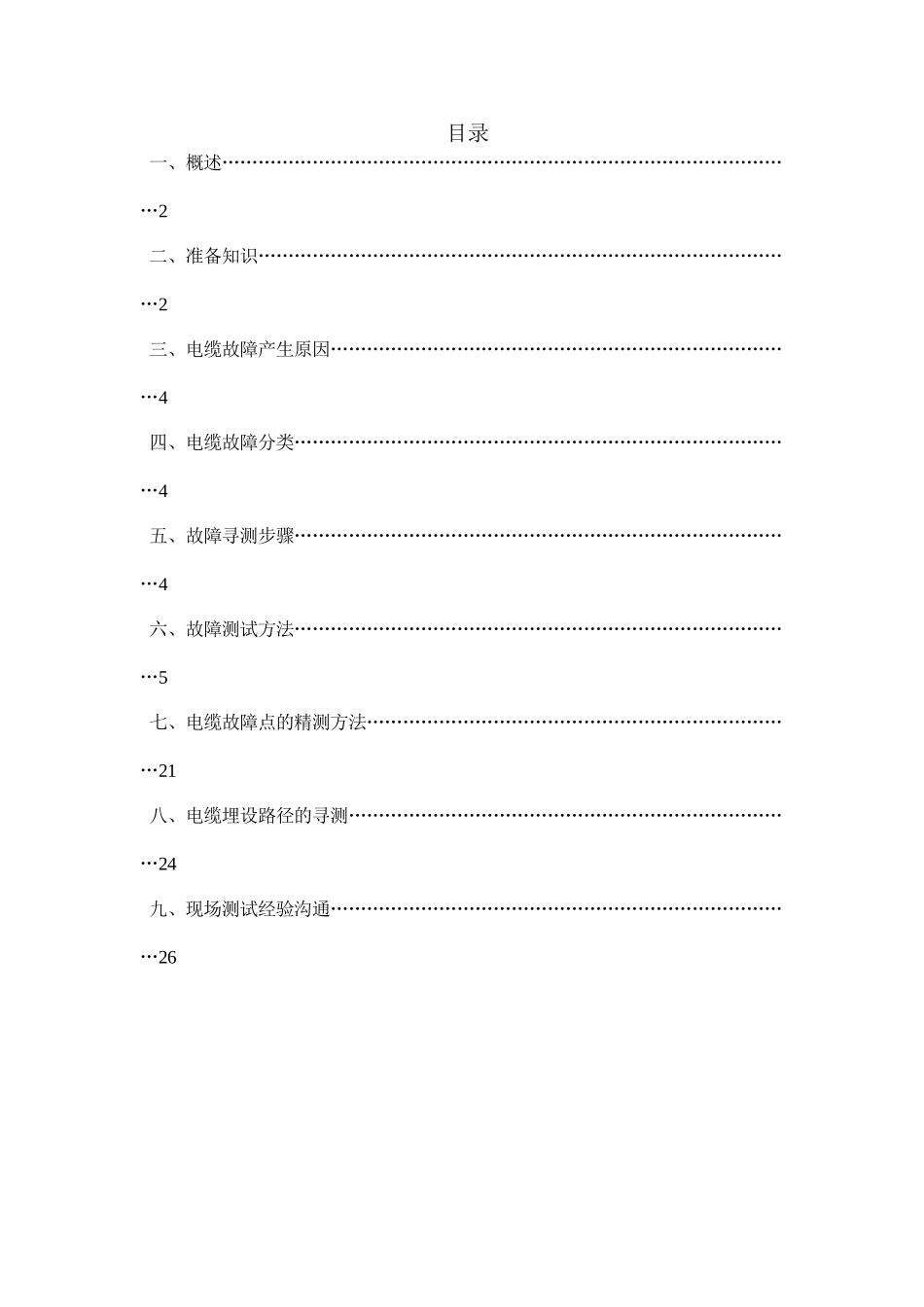

目录一、概述……………………………………………………………………………………2二、准备知识………………………………………………………………………………2三、电缆故障产生原因……………………………………………………………………4四、电缆故障分类…………………………………………………………………………4五、故障寻测步骤…………………………………………………………………………4六、故障测试方法…………………………………………………………………………5七、电缆故障点的精测方法………………………………………………………………21八、电缆埋设路径的寻测…………………………………………………………………24九、现场测试经验沟通……………………………………………………………………26一、概述 随着我国两网改造的完成，安全方便的地下动力电缆应用日益广泛。但一旦电缆发生故障很难较快地寻测出故障点的确切位置。不能及时排除故障、恢复供电，往往造成停电停产的重大损失。所以如何用最快的速度、最低的维修成本恢复供电是各供电部门在遇到电缆故障时的首要问题。 传统的电桥法、脉冲法、冲击闪络电流取样法等，尽管能解决一部分问题，但对于高阻故障的波形分析推断难度很大，大部分用户在现场还是无法从复杂的波形中推断出故障距离来。随着现代电子技术的进展，先进的二次脉冲法的出现，使复杂的故障波形极大的简化，就像使用脉冲法一样，将高阻故障的波形简化为脉冲法的短路故障波形。这就大大地提高了高阻故障的检测率，几乎人人都会判读故障波形，而且准确度也大大提高。二次脉冲法的推广应用，可以说解决了供电部门的一大难题。加之，高抗干扰数显同步定点仪实现了现场快速精确定位，可以说，现在真正实现了排除电缆故障快准省的最高境界。二、准备知识利用行波法检测电缆故障，实际上是把动力电缆作为高频信号传输线来考虑的。根据电波（波形）在电缆中的传输过程的幅度、相位、速度、衰减等诸参数的变化规律，利用雷达测距原理来确定电缆故障点距测试端的距离。为了更好地帮助操作人员理解现场测试波形，有必要了解电波在电缆中传播的基本概念。1．电缆的特性阻抗（波阻抗）Z0： 特性阻抗定义为电缆的行波电压与行波电流之比，具体的说就是入射波电压U+与入射波电流 i+之比或反射波电压 U-与反射波电流 i-之比。 Z0=U+ / i+ 或 Z0=U- / i- Z0与电缆本身的结构、绝缘介质及导体材料有关。还与电...
