电缆敷设方式与代号VIP专享

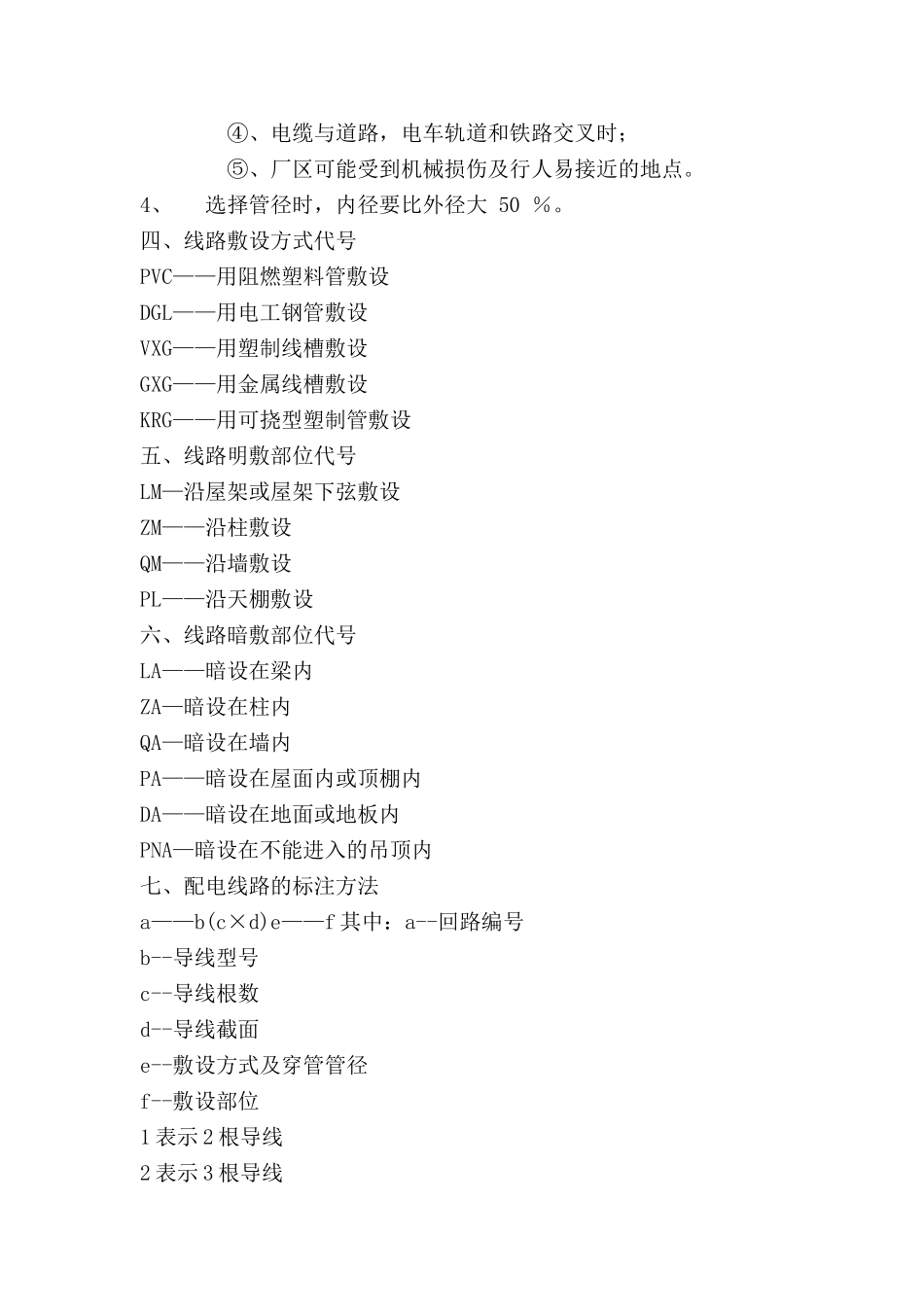

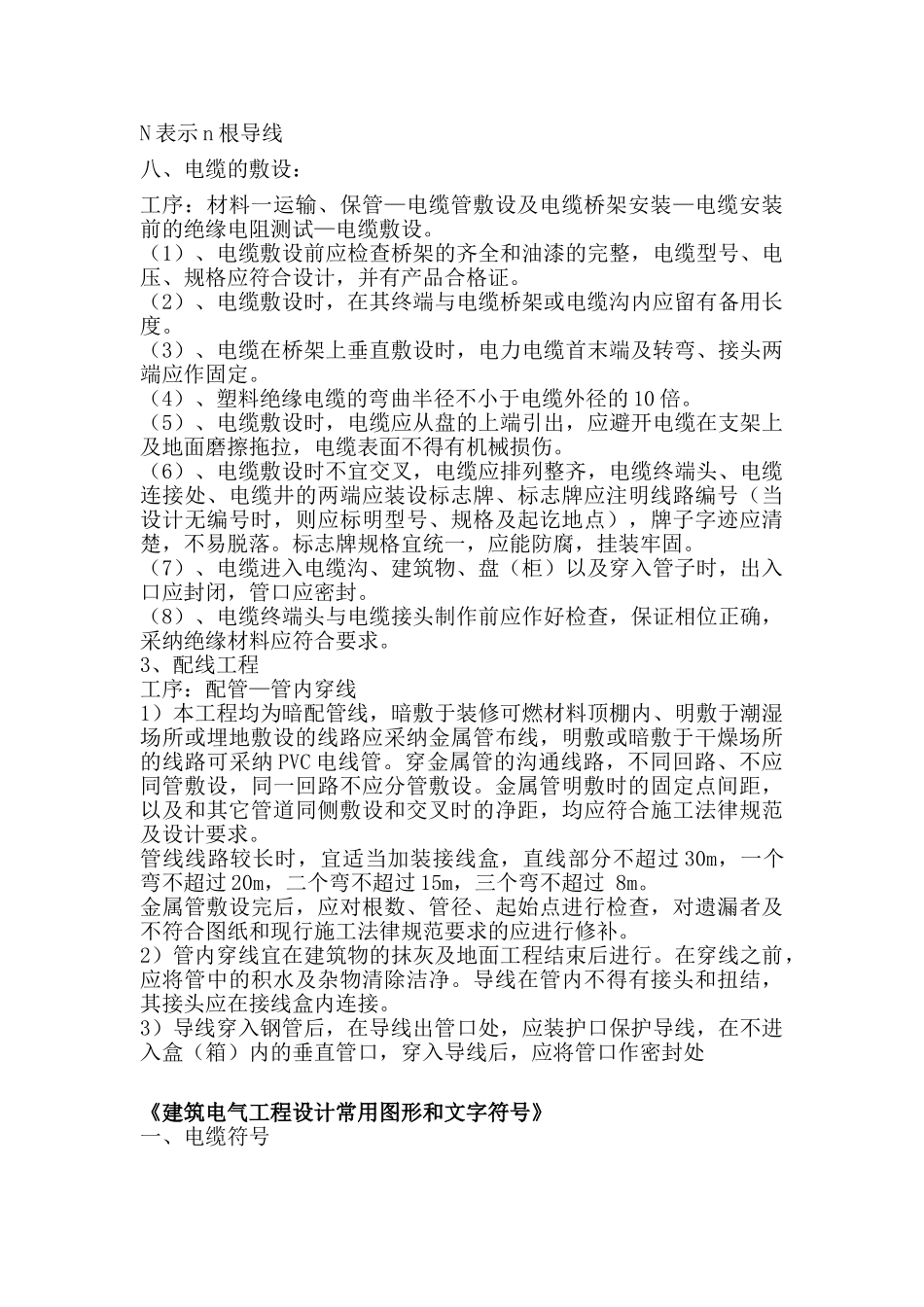

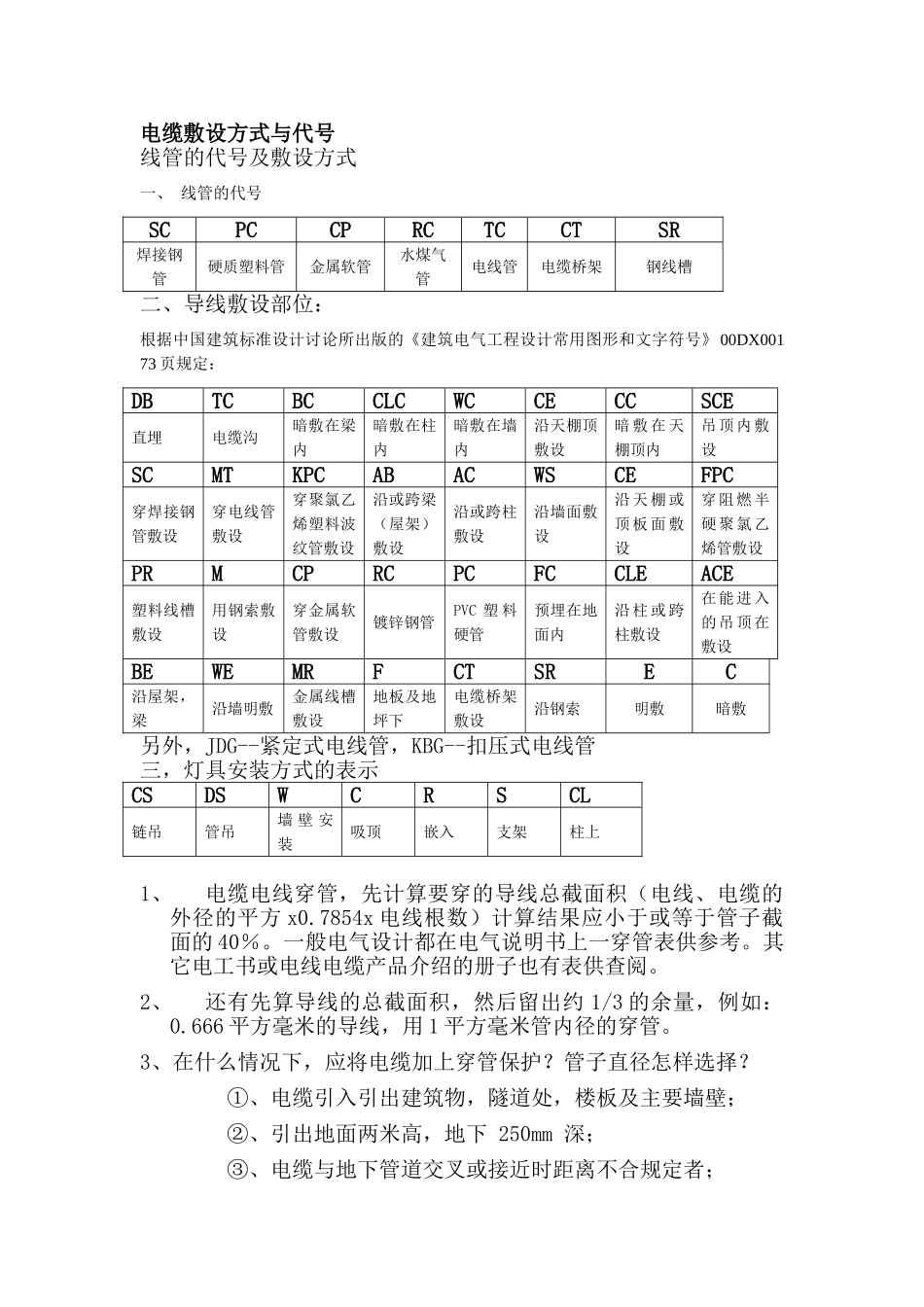

电缆敷设方式与代号线管的代号及敷设方式一、 线管的代号SCPCCPRCTCCTSR焊接钢管硬质塑料管金属软管水煤气管电线管电缆桥架钢线槽二、导线敷设部位：根据中国建筑标准设计讨论所出版的《建筑电气工程设计常用图形和文字符号》 00DX001 73 页规定：DB TCBC CLCWC CE CC SCE 直埋电缆沟暗敷在梁内暗敷在柱内暗敷在墙内沿天棚顶敷设暗 敷 在 天棚顶内吊顶内敷设SC MTKPCABACWSCEFPC穿焊接钢管敷设穿电线管敷设穿聚氯乙烯塑料波纹管敷设沿或跨梁（屋架）敷设沿或跨柱敷设沿墙面敷设沿 天 棚 或顶 板 面 敷设穿阻燃半硬聚氯乙烯管敷设PR M CP RCPCFC CLE ACE 塑料线槽敷设用钢索敷设穿金属软管敷设镀锌钢管PVC 塑 料硬管预埋在地面内沿 柱 或 跨柱敷设在能进入的吊顶在敷设BE WE MRF CTSREC沿屋架，梁沿墙明敷金属线槽敷设地板及地坪下电缆桥架敷设沿钢索明敷暗敷另外，JDG--紧定式电线管，KBG--扣压式电线管三，灯具安装方式的表示CSDSWCRSCL 链吊管吊墙 壁 安装吸顶嵌入支架柱上1、电缆电线穿管，先计算要穿的导线总截面积（电线、电缆的外径的平方 x0.7854x 电线根数）计算结果应小于或等于管子截面的 40％。一般电气设计都在电气说明书上一穿管表供参考。其它电工书或电线电缆产品介绍的册子也有表供查阅。2、还有先算导线的总截面积，然后留出约 1/3 的余量，例如：0.666 平方毫米的导线，用 1 平方毫米管内径的穿管。3、在什么情况下，应将电缆加上穿管保护？管子直径怎样选择？①、电缆引入引出建筑物，隧道处，楼板及主要墙壁；②、引出地面两米高，地下 250mm 深；③、电缆与地下管道交叉或接近时距离不合规定者；④、电缆与道路，电车轨道和铁路交叉时；⑤、厂区可能受到机械损伤及行人易接近的地点。 4、选择管径时，内径要比外径大 50 ％。四、线路敷设方式代号PVC——用阻燃塑料管敷设DGL——用电工钢管敷设VXG——用塑制线槽敷设GXG——用金属线槽敷设KRG——用可挠型塑制管敷设五、线路明敷部位代号LM—沿屋架或屋架下弦敷设ZM——沿柱敷设QM——沿墙敷设PL——沿天棚敷设六、线路暗敷部位代号LA——暗设在梁内ZA—暗设在柱内QA—暗设在墙内PA——暗设在屋面内或顶棚内DA——暗设在地面或地板内PNA—暗设在不能进入的吊顶内七、配电线路的标注方法a——b(c×d)e——f 其中：a--回路编号b--导线型号c--导线根数d--导线截面e--敷设方式及穿管管径f--敷设部位1 表示 2 根导线2 表示...
