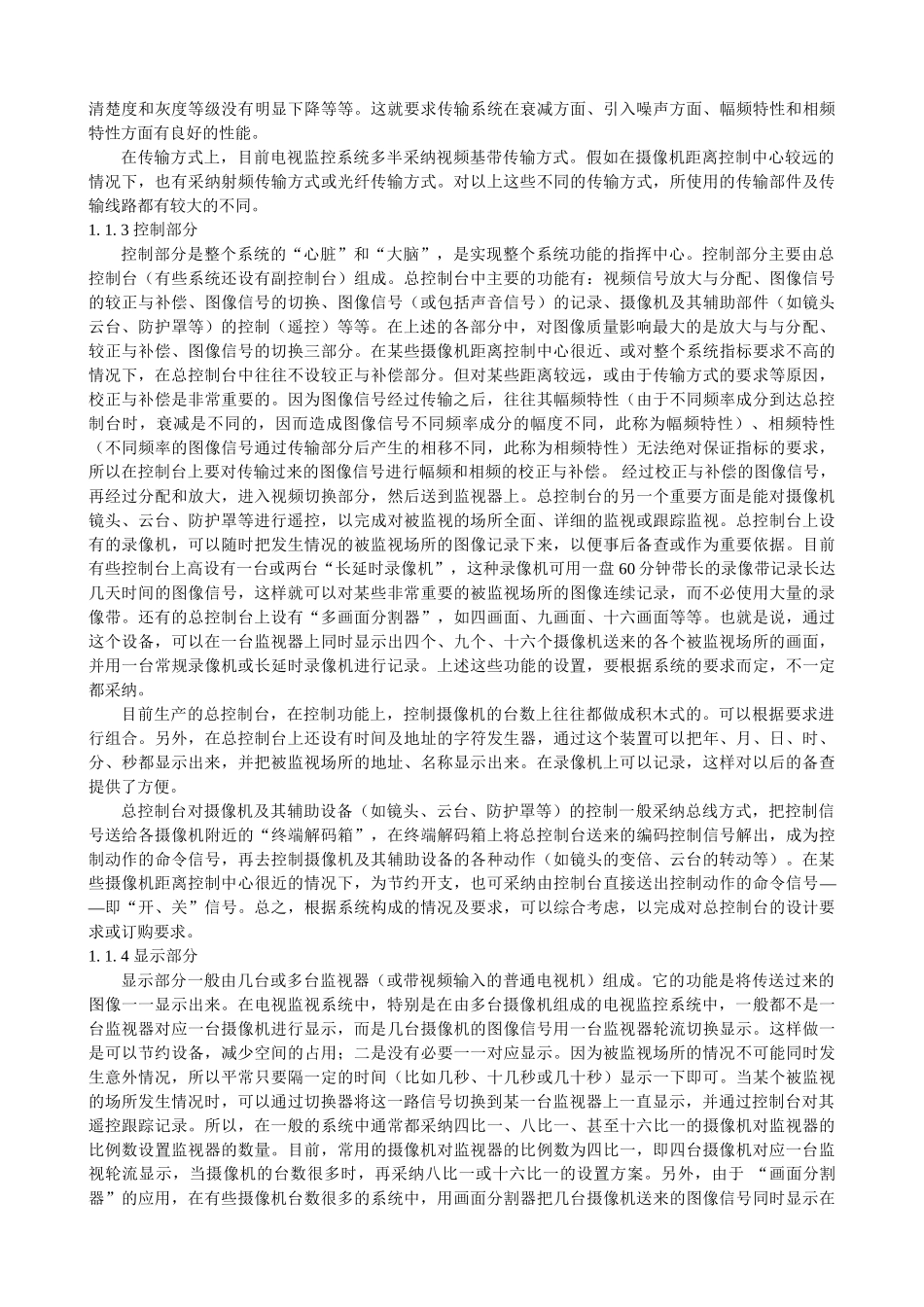

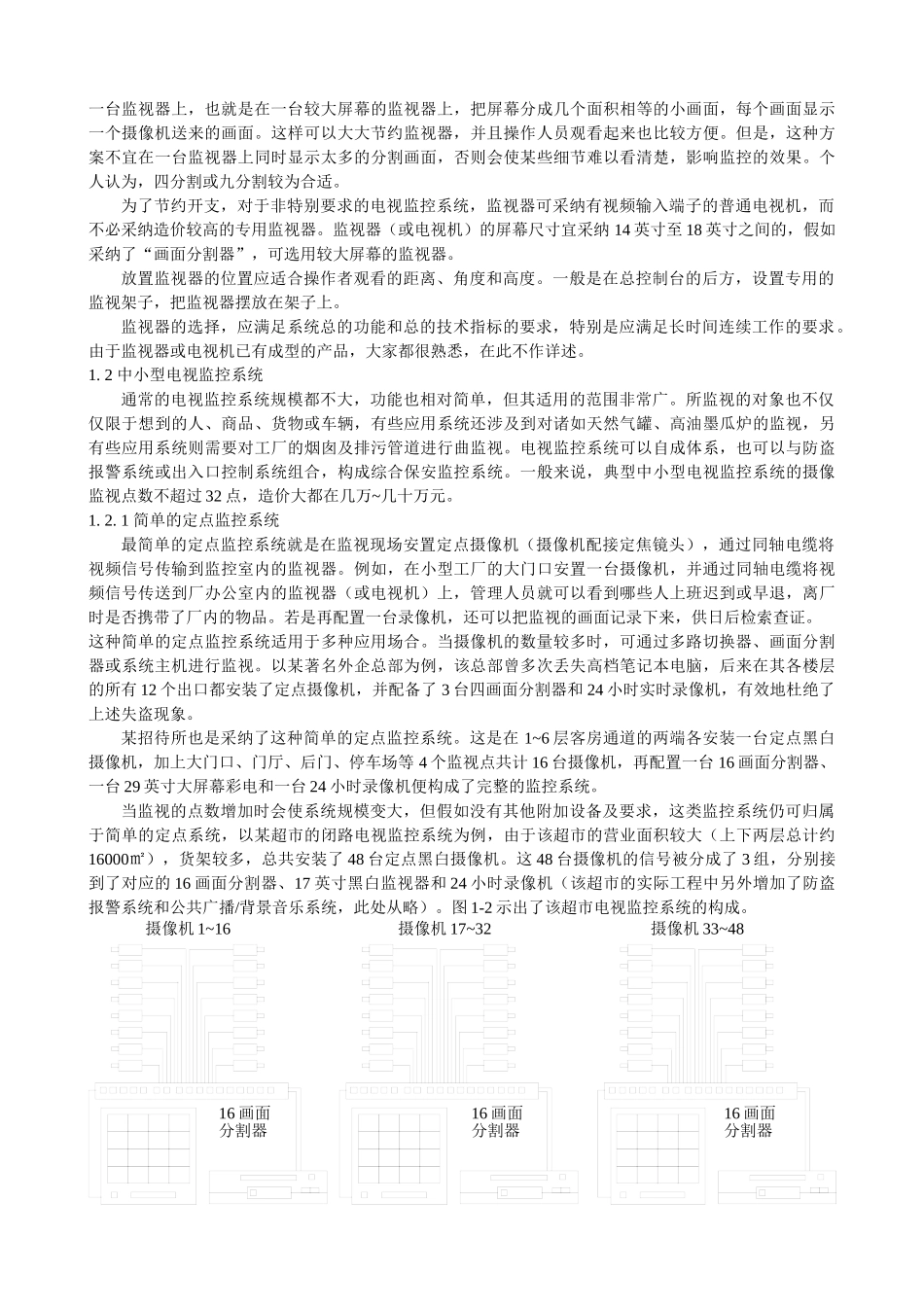

第 1 章 典型电视监控系统的构成典型的电视监控系统主要由前端设备和后端设备这两大部分组成，其中后端设备可进一步分为中心控制设备和分控制设备。前、后端设备有多种构成方式，它们之间的联系（也可称作传输系统）可通过电缆、光纤或微波等多种方式来实现。如图 1-1 所示，电视监控系统由摄像机部分（有时还有麦克）、传输部分、控制部分以及显示和记录部分四大块组成。在每一部分中，又含有更加具体的设备或部件。图 1-1 电视监控系统的基本组成1. 1 主要设备1. 1. 1 摄像部分摄像部分是电视监控系统的前沿部分，是整个系统的“眼睛”。它布置在被监视场所的某一位置上，使其视场角能覆盖整个被监视的各个部位。有时，被监视场所面积较大，为了节约摄像机所用的数量、简化传输系统及控制与显示系统，在摄像机上加装电动的（可遥控的）可变焦距（变倍）镜头，使摄像机所能观察的距离更远、更清楚；有时还把摄像机安装在电动云台上，通过控制台的控制，可以使云台带动摄像机进行水平和垂直方向的转动，从而使摄像机能覆盖的角度、面积更大。总之，摄像机就像整个系统的眼睛一样，把它监视的内容变为图像信号，传送给控制中心的监视器上。由于摄像部分是系统的最前端，并且被监视场所的情况是由它变成图像信号传送到控制中心的监视器上，所以从整个系统来讲，摄像部分是系统的原始信号源。因此，摄像部分的好坏以及它产生的图像信号的质量将影响着整个系统的质量。从系统噪声计算理论的角度来讲，影响系统噪声的最大因素是系统中的第一级的输出（在这里即为摄像机的图像信号输出）信号信噪比的情况。所以，仔细选择和处理摄像部分是至关重要的。假如摄像机输出的图像信号经过传输部分、控制部分之后到达监视器上，那么到达监视器上的图像信号信噪比将下降，这是由于传输及控制部分的线路、放大器、切换器、等又引入了噪声的缘故。除了上述的有关讨论之外，对于摄像部分来说，在某些情况下，特别是在室外应用的情况下，为了防尘、防雨、抗高低温、抗腐蚀等，对摄像机及其镜头还应加装专门的防护罩，甚至对云台也要有相应的防护措施。这些也将在后面的有关章节中讨论。1. 1. 2 传输部分传输部分就是系统的图像信号通路。一般来说，传输部分单指的是传输图像信号。但是，由于某些系统中除图像外，还要传输声音信号，同时，由于需要有控制中心通过控制台对摄像机、镜头、云台、防护罩等进行控制，因而在传输系统中还包含有控制信号的传...
