监控系统安装工艺

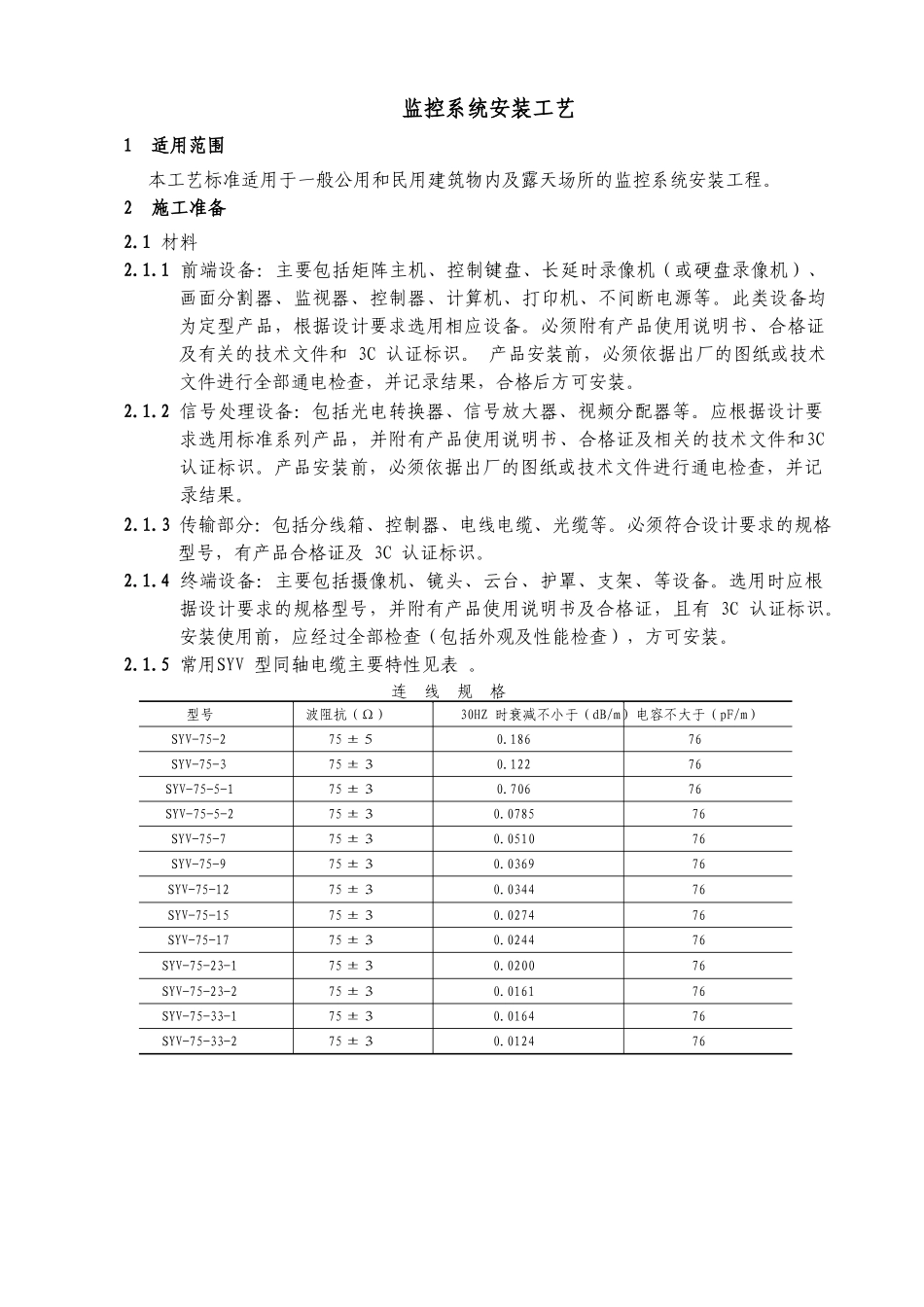

监控系统安装工艺1 适用范围本工艺标准适用于一般公用和民用建筑物内及露天场所的监控系统安装工程。2 施工准备2.1 材料2.1.1 前端设备：主要包括矩阵主机、控制键盘、长延时录像机（或硬盘录像机）、画面分割器、监视器、控制器、计算机、打印机、不间断电源等。此类设备均为定型产品，根据设计要求选用相应设备。必须附有产品使用说明书、合格证及有关的技术文件和 3C 认证标识。 产品安装前，必须依据出厂的图纸或技术文件进行全部通电检查，并记录结果，合格后方可安装。2.1.2 信号处理设备：包括光电转换器、信号放大器、视频分配器等。应根据设计要求选用标准系列产品，并附有产品使用说明书、合格证及相关的技术文件和3C认证标识。产品安装前，必须依据出厂的图纸或技术文件进行通电检查，并记录结果。2.1.3 传输部分：包括分线箱、控制器、电线电缆、光缆等。必须符合设计要求的规格型号，有产品合格证及 3C 认证标识。2.1.4 终端设备：主要包括摄像机、镜头、云台、护罩、支架、等设备。选用时应根据设计要求的规格型号，并附有产品使用说明书及合格证，且有 3C 认证标识。安装使用前，应经过全部检查（包括外观及性能检查），方可安装。2.1.5 常用SYV 型同轴电缆主要特性见表 。连 线 规 格型号波阻抗（Ω） 30HZ 时衰减不小于（dB/m）电容不大于（pF/m）SYV-75-275±50.186 76SYV-75-375±30.122 76SYV-75-5-175±30.706 76SYV-75-5-275±30.0785 76SYV-75-775±30.0510 76SYV-75-975±30.0369 76SYV-75-1275±30.0344 76SYV-75-1575±30.0274 76SYV-75-1775±30.0244 76SYV-75-23-175±30.0200 76SYV-75-23-275±30.0161 76SYV-75-33-175±30.0164 76SYV-75-33-275±30.0124 762.1.6 同轴电缆或光缆应根据设计要求选用，并有产品合格证及 3C 认证标识。2.1.7 不间断电源的选择应根据设计要求选配，必须有产品合格证及有关的技术文件。2.1.8 镀锌材料：机螺丝、平垫、弹簧垫圈、金属膨胀螺栓、金属软管。2.1.9 其它材料：塑料胀管、接线端子、钻头、焊锡、焊剂、绝缘胶布、塑料胶布、各类插头等。2.2 机具设备2.2.1 手电钻、冲击钻、克丝钳子、剥线钳、电工刀、电烙铁、一字改锥、十字改锥、尖嘴钳、偏口钳。2.2.2 万用表、工具袋、梯子、水平尺、拉线、500V 摇表、线坠。2.3 作业条件2.3.1 机房内土建工程应内装修完毕，门、窗、门锁装配齐全完整。2.3.2 机房内及外围的布线线缆沟、...
