矿用防爆提升机电控装置通用安全要求

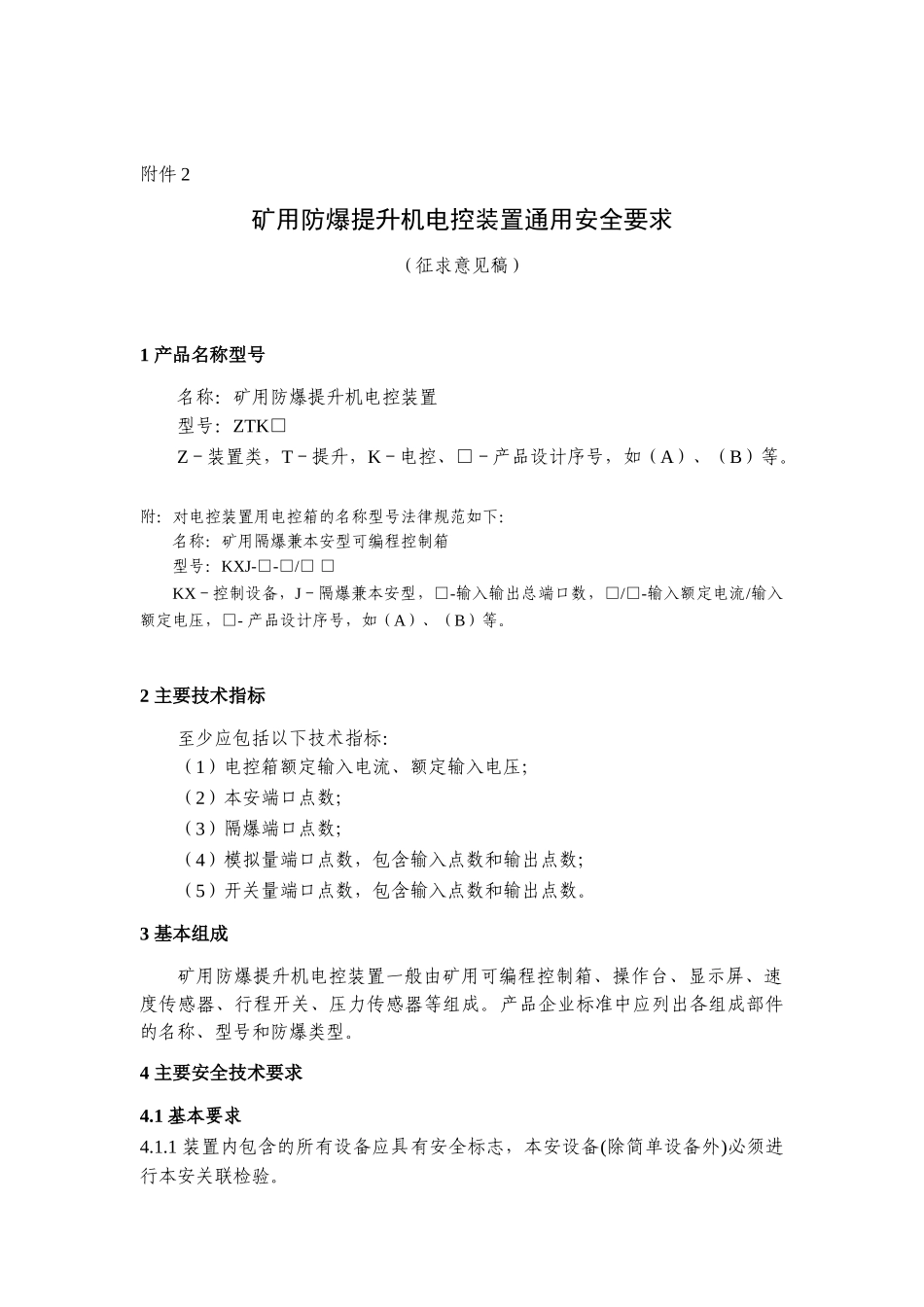

附件 2矿用防爆提升机电控装置通用安全要求（征求意见稿）1 产品名称型号名称：矿用防爆提升机电控装置型号：ZTK□ Z－装置类，T－提升，K－电控、□－产品设计序号，如（A）、（B）等。附：对电控装置用电控箱的名称型号法律规范如下：名称：矿用隔爆兼本安型可编程控制箱型号：KXJ-□-□/□ □KX－控制设备，J－隔爆兼本安型，□-输入输出总端口数，□/□-输入额定电流/输入额定电压，□- 产品设计序号，如（A）、（B）等。2 主要技术指标至少应包括以下技术指标：（1）电控箱额定输入电流、额定输入电压；（2）本安端口点数；（3）隔爆端口点数；（4）模拟量端口点数，包含输入点数和输出点数；（5）开关量端口点数，包含输入点数和输出点数。3 基本组成矿用防爆提升机电控装置一般由矿用可编程控制箱、操作台、显示屏、速度传感器、行程开关、压力传感器等组成。产品企业标准中应列出各组成部件的名称、型号和防爆类型。4 主要安全技术要求4.1 基本要求4.1.1 装置内包含的所有设备应具有安全标志，本安设备(除简单设备外)必须进行本安关联检验。4.1.2 装置的控制核心应包含两套 PLC 系统和两套测速装置。其中一套 PLC 系统及测速装置用来完成提升机的主控功能，另一套用来完成提升机的监控功能。两套 PLC 系统通过实时数据交换，完成相互监控。两套 PLC 的开关量输入端口不少于 38 个（含 10%的备用点数）。开关量输出端口应根据矿用操作台显示方式的不同分别加以规定，但不应少于 20 个。模拟量输入通道数不少于 5 路（含1 路备用），模拟量输出通道数不少于 5 路（含 1 路备用）。4.1.3 装置中的“安全回路”应采纳硬软件冗余设计和“双线制”设计。硬软件“安全回路”应相互闭锁，同时动作。重大故障如过卷、超速、限速、减速等应采纳多重保护。4.1.4 装置除应具备正常操作功能外，还应具备检修控制方式。装置应能对提升机安全保护功能进行模拟测试。4.1.5 装置应能具备提升机的行程监控（行程保护、位置控制）和速度监控（速度保护和速度控制）功能。应具备测速装置之间的相互监控。4.1.6 装置应具备《煤矿安全规程》规定提升机系统必须具备的各种保护功能。4.1.7 装置应能对调速系统实行速度控制与故障监控。4.1.8 装置应能实现与提升机信号系统之间的相互闭锁。4.1.9 装置应能满足提升机制动系统中工作闸与安全闸的控制与保护要求。4.1.10 装置应具备直接对提升机辅助设备如制动油泵、润滑油泵、...
