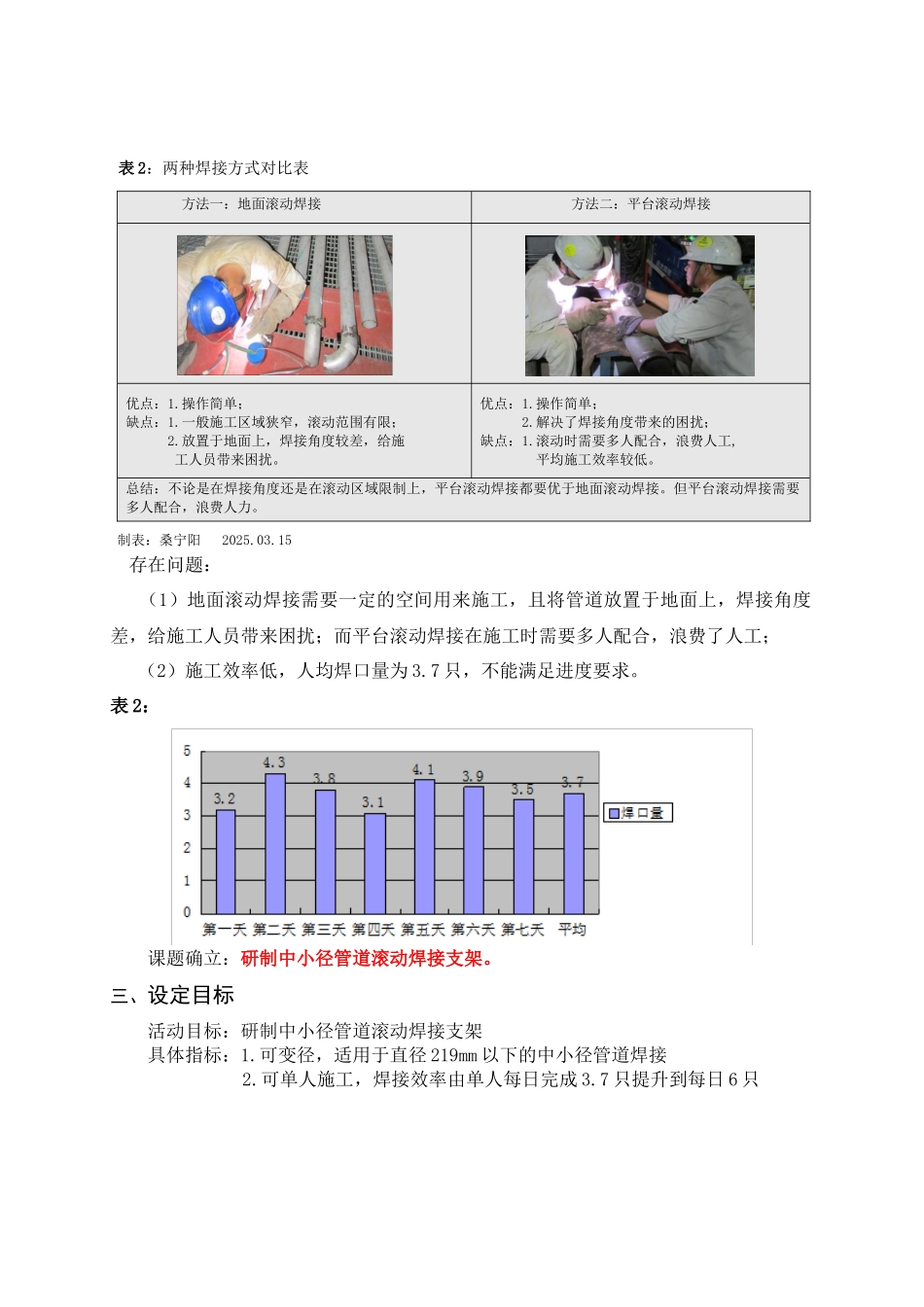

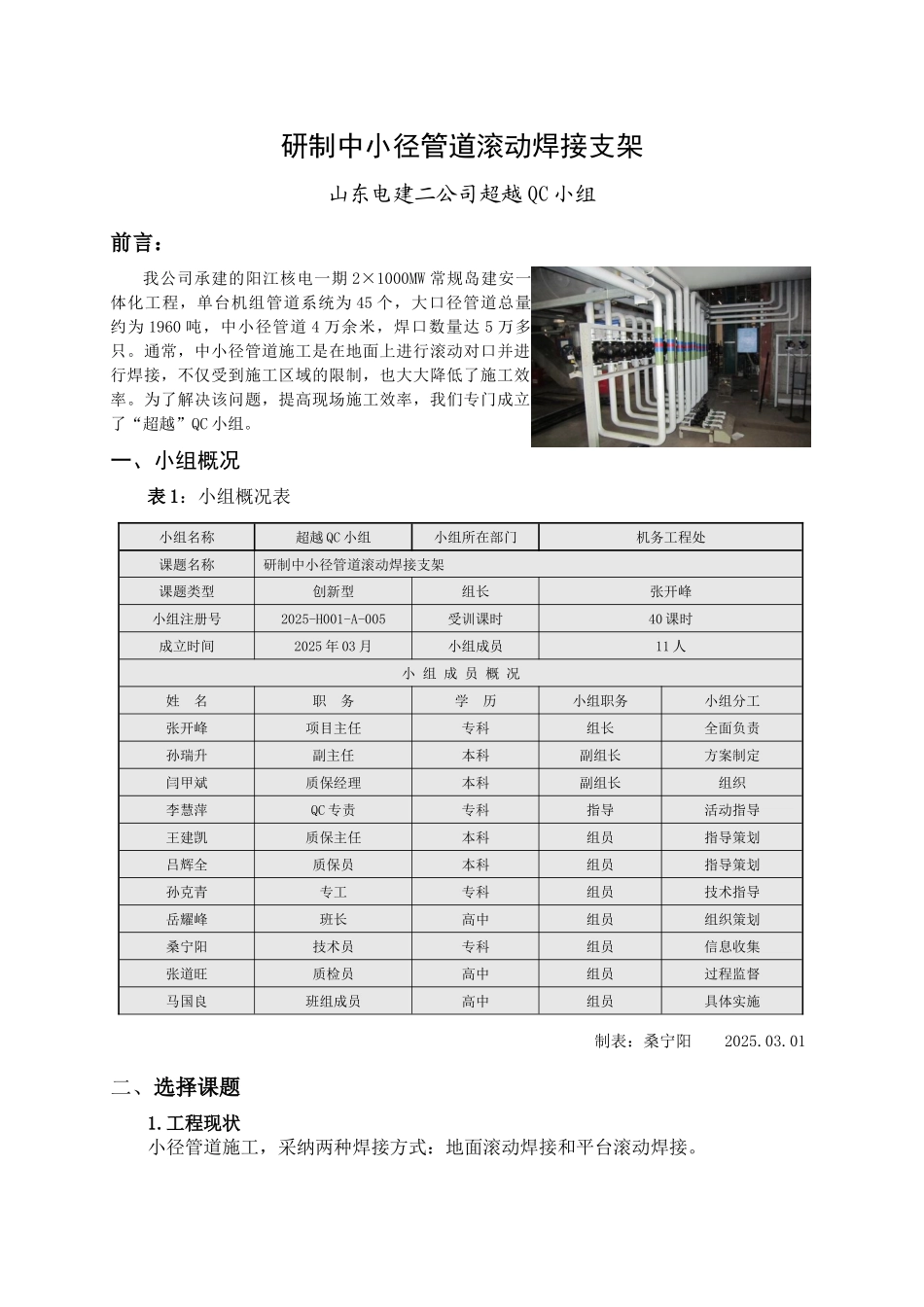

研制中小径管道滚动焊接支架山东电建二公司超越 QC 小组前言：我公司承建的阳江核电一期 2×1000MW 常规岛建安一体化工程，单台机组管道系统为 45 个，大口径管道总量约为 1960 吨，中小径管道 4 万余米，焊口数量达 5 万多只。通常，中小径管道施工是在地面上进行滚动对口并进行焊接，不仅受到施工区域的限制，也大大降低了施工效率。为了解决该问题，提高现场施工效率，我们专门成立了“超越”QC 小组。一、小组概况表 1：小组概况表 制表：桑宁阳 2025.03.01二、选择课题1.工程现状小径管道施工，采纳两种焊接方式：地面滚动焊接和平台滚动焊接。小组名称超越 QC 小组小组所在部门机务工程处课题名称研制中小径管道滚动焊接支架课题类型创新型组长张开峰小组注册号2025-H001-A-005受训课时40 课时成立时间2025 年 03 月小组成员11 人小 组 成 员 概 况姓 名职 务学 历小组职务小组分工张开峰项目主任专科组长全面负责孙瑞升副主任本科副组长方案制定闫甲斌质保经理本科副组长组织李慧萍QC 专责专科指导活动指导王建凯质保主任本科组员指导策划吕辉全质保员本科组员指导策划孙克青专工专科组员技术指导岳耀峰班长高中组员组织策划桑宁阳技术员专科组员信息收集张道旺质检员高中组员过程监督马国良班组成员高中组员具体实施 表 2：两种焊接方式对比表 制表：桑宁阳 2025.03.15 存在问题： （1）地面滚动焊接需要一定的空间用来施工，且将管道放置于地面上，焊接角度差，给施工人员带来困扰；而平台滚动焊接在施工时需要多人配合，浪费了人工； （2）施工效率低，人均焊口量为 3.7 只，不能满足进度要求。表 2：课题确立：研制中小径管道滚动焊接支架。三、设定目标活动目标：研制中小径管道滚动焊接支架具体指标：1.可变径，适用于直径 219mm 以下的中小径管道焊接 2.可单人施工，焊接效率由单人每日完成 3.7 只提升到每日 6 只 方法一：地面滚动焊接方法二：平台滚动焊接优点：1.操作简单；缺点：1.一般施工区域狭窄，滚动范围有限； 2.放置于地面上，焊接角度较差，给施 工人员带来困扰。优点：1.操作简单； 2.解决了焊接角度带来的困扰；缺点：1.滚动时需要多人配合，浪费人工, 平均施工效率较低。总结：不论是在焊接角度还是在滚动区域限制上，平台滚动焊接都要优于地面滚动焊接。但平台滚动焊接需要多人配合，浪费人力。中小径管道滚动焊接支架滚动部分滚动顺畅 耐用性强固定轴使用...
