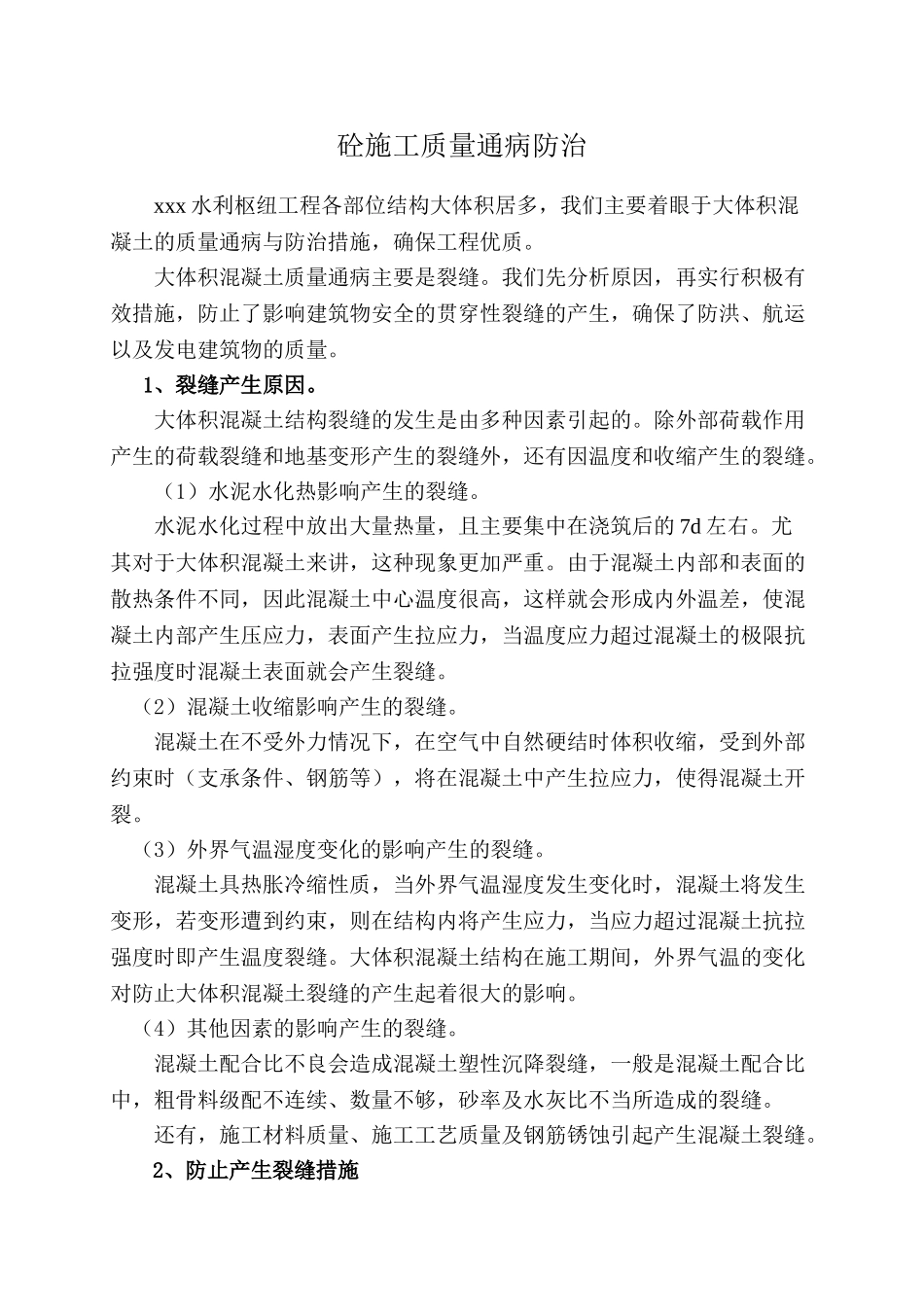

砼施工质量通病与防治

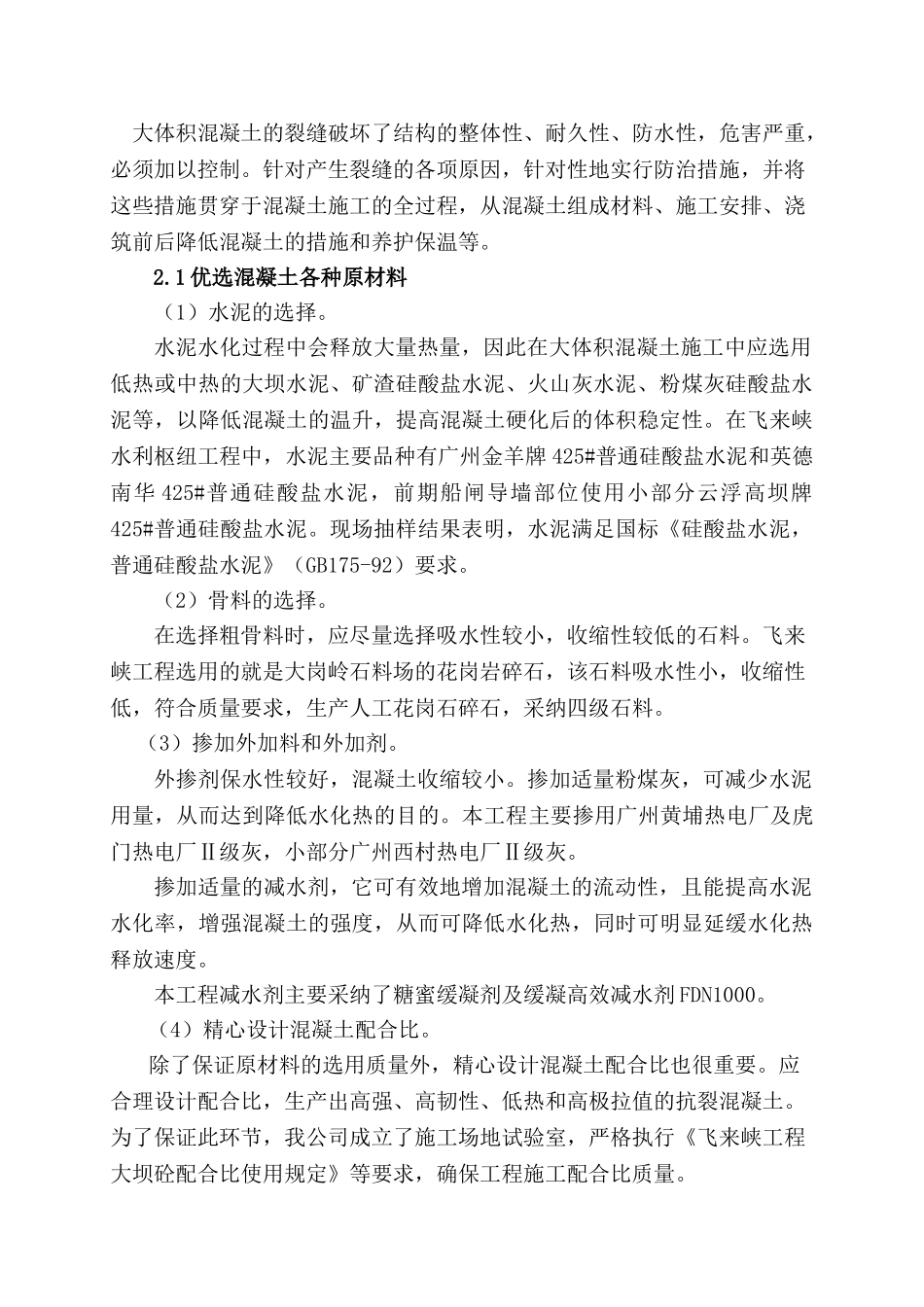

砼施工质量通病防治xxx 水利枢纽工程各部位结构大体积居多，我们主要着眼于大体积混凝土的质量通病与防治措施，确保工程优质。 大体积混凝土质量通病主要是裂缝。我们先分析原因，再实行积极有效措施，防止了影响建筑物安全的贯穿性裂缝的产生，确保了防洪、航运以及发电建筑物的质量。1、裂缝产生原因。大体积混凝土结构裂缝的发生是由多种因素引起的。除外部荷载作用产生的荷载裂缝和地基变形产生的裂缝外，还有因温度和收缩产生的裂缝。（1）水泥水化热影响产生的裂缝。 水泥水化过程中放出大量热量，且主要集中在浇筑后的 7d 左右。尤其对于大体积混凝土来讲，这种现象更加严重。由于混凝土内部和表面的散热条件不同，因此混凝土中心温度很高，这样就会形成内外温差，使混凝土内部产生压应力，表面产生拉应力，当温度应力超过混凝土的极限抗拉强度时混凝土表面就会产生裂缝。 （2）混凝土收缩影响产生的裂缝。 混凝土在不受外力情况下，在空气中自然硬结时体积收缩，受到外部约束时（支承条件、钢筋等），将在混凝土中产生拉应力，使得混凝土开裂。 （3）外界气温湿度变化的影响产生的裂缝。混凝土具热胀冷缩性质，当外界气温湿度发生变化时，混凝土将发生变形，若变形遭到约束，则在结构内将产生应力，当应力超过混凝土抗拉强度时即产生温度裂缝。大体积混凝土结构在施工期间，外界气温的变化对防止大体积混凝土裂缝的产生起着很大的影响。 （4）其他因素的影响产生的裂缝。 混凝土配合比不良会造成混凝土塑性沉降裂缝，一般是混凝土配合比中，粗骨料级配不连续、数量不够，砂率及水灰比不当所造成的裂缝。 还有，施工材料质量、施工工艺质量及钢筋锈蚀引起产生混凝土裂缝。2、防止产生裂缝措施 大体积混凝土的裂缝破坏了结构的整体性、耐久性、防水性，危害严重，必须加以控制。针对产生裂缝的各项原因，针对性地实行防治措施，并将这些措施贯穿于混凝土施工的全过程，从混凝土组成材料、施工安排、浇筑前后降低混凝土的措施和养护保温等。 2.1 优选混凝土各种原材料 （1）水泥的选择。水泥水化过程中会释放大量热量，因此在大体积混凝土施工中应选用低热或中热的大坝水泥、矿渣硅酸盐水泥、火山灰水泥、粉煤灰硅酸盐水泥等，以降低混凝土的温升，提高混凝土硬化后的体积稳定性。在飞来峡水利枢纽工程中，水泥主要品种有广州金羊牌 425#普通硅酸盐水泥和英德南华 425#普通硅酸盐水泥，前期船闸导墙部位使用小部分云浮高坝牌...
