硫磺砂浆在轨枕锚固螺旋道钉中的应用VIP专享

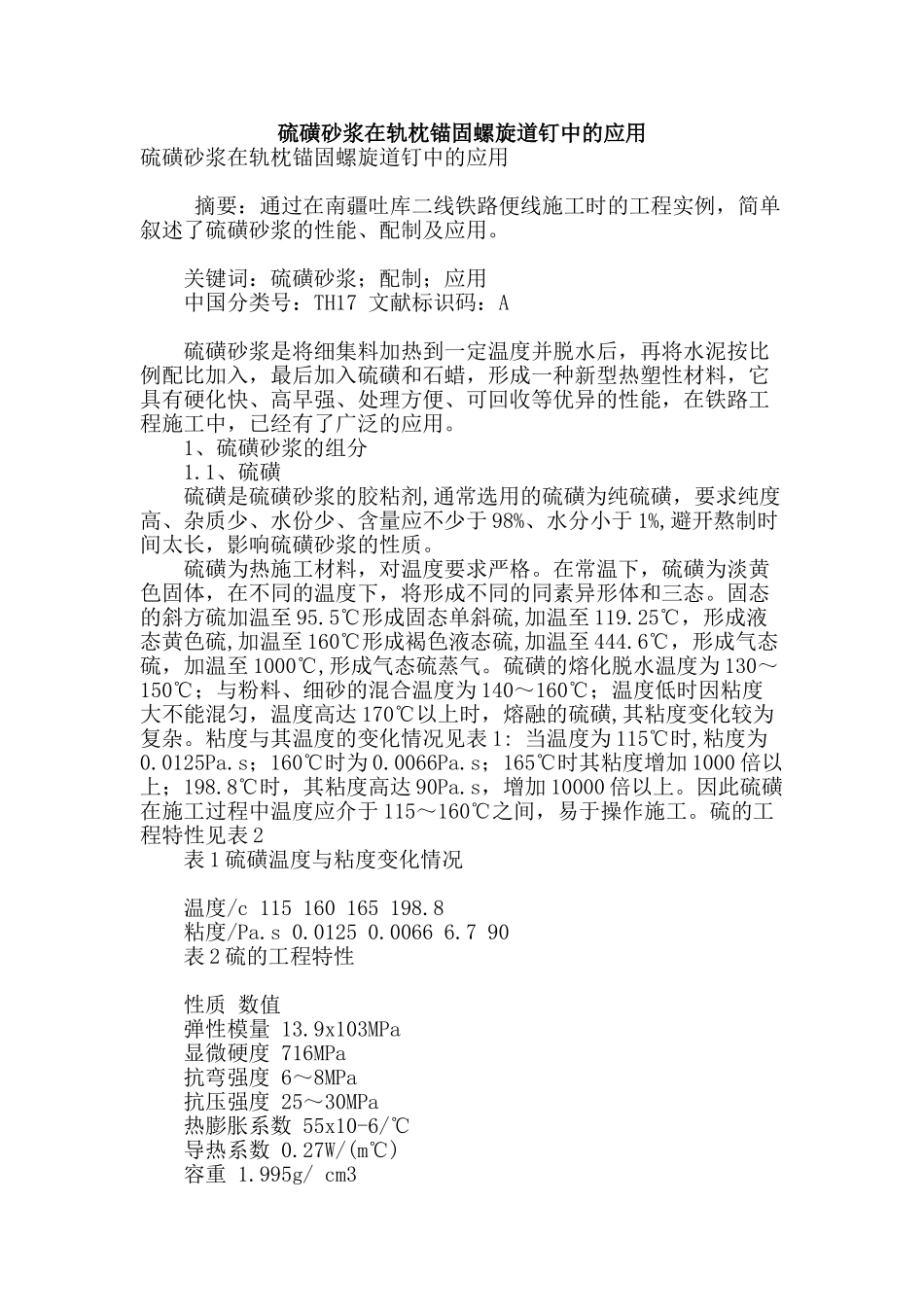

硫磺砂浆在轨枕锚固螺旋道钉中的应用硫磺砂浆在轨枕锚固螺旋道钉中的应用 摘要：通过在南疆吐库二线铁路便线施工时的工程实例，简单叙述了硫磺砂浆的性能、配制及应用。 关键词：硫磺砂浆；配制；应用 中国分类号：TH17 文献标识码：A 硫磺砂浆是将细集料加热到一定温度并脱水后，再将水泥按比例配比加入，最后加入硫磺和石蜡，形成一种新型热塑性材料，它具有硬化快、高早强、处理方便、可回收等优异的性能，在铁路工程施工中，已经有了广泛的应用。 1、硫磺砂浆的组分 1.1、硫磺 硫磺是硫磺砂浆的胶粘剂,通常选用的硫磺为纯硫磺，要求纯度高、杂质少、水份少、含量应不少于 98%、水分小于 1%,避开熬制时间太长，影响硫磺砂浆的性质。 硫磺为热施工材料，对温度要求严格。在常温下，硫磺为淡黄色固体，在不同的温度下，将形成不同的同素异形体和三态。固态的斜方硫加温至 95.5℃形成固态单斜硫,加温至 119.25℃，形成液态黄色硫,加温至 160℃形成褐色液态硫,加温至 444.6℃，形成气态硫，加温至 1000℃,形成气态硫蒸气。硫磺的熔化脱水温度为 130～150℃；与粉料、细砂的混合温度为 140～160℃；温度低时因粘度大不能混匀，温度高达 170℃以上时，熔融的硫磺,其粘度变化较为复杂。粘度与其温度的变化情况见表 1: 当温度为 115℃时,粘度为0.0125Pa.s；160℃时为 0.0066Pa.s；165℃时其粘度增加 1000 倍以上；198.8℃时，其粘度高达 90Pa.s，增加 10000 倍以上。因此硫磺在施工过程中温度应介于 115～160℃之间，易于操作施工。硫的工程特性见表 2 表 1 硫磺温度与粘度变化情况 温度/c 115 160 165 198.8 粘度/Pa.s 0.0125 0.0066 6.7 90 表 2 硫的工程特性 性质 数值 弹性模量 13.9x103MPa 显微硬度 716MPa 抗弯强度 6～8MPa 抗压强度 25～30MPa 热膨胀系数 55x10-6/℃ 导热系数 0.27W/(m℃) 容重 1.995g/ cm3 1.2、水泥 在硫磺砂浆中，掺入一定量的普通硅酸盐水泥 42.5，增加强度，降低可燃性，减少体积收缩。 表 3 选用水泥物理力学性能指标 细度（%） 3 天抗折(Mpa) 3 天抗压(Mpa) 安定性 (沸煮法) 初凝 终凝 3.0 5.1 23.3 合格 2h52min 3h47min 1.3、细骨料 试验中细骨料采纳的是河砂，使用前烘干脱水过 1.18mm 筛，要求耐酸率不低于 94%，含泥量不大于 5%。 1.4、石蜡 硫磺胶结材料是热塑冷固性材料，当硫磺由液态变为固态时，物料脆化，为了防...
