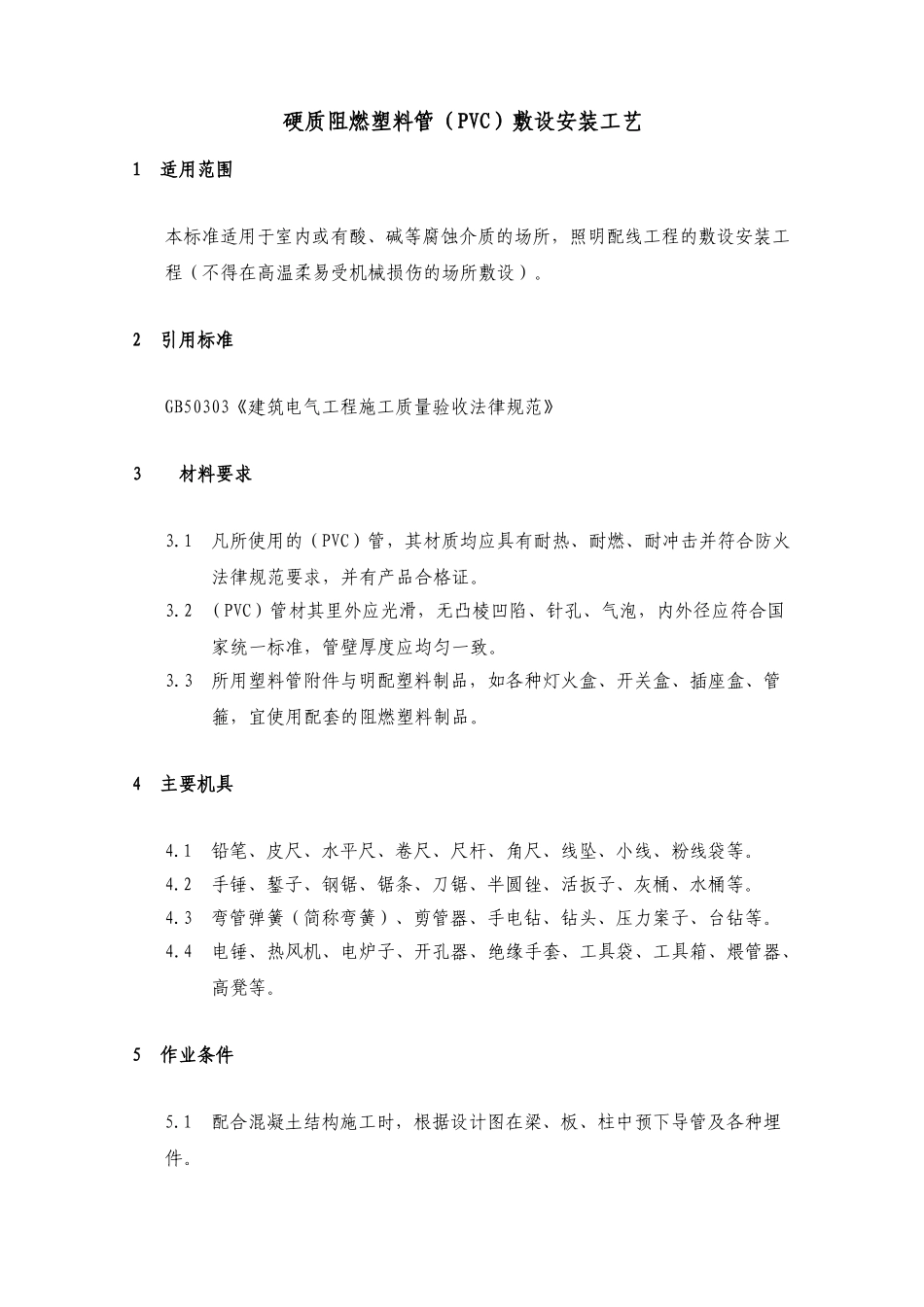

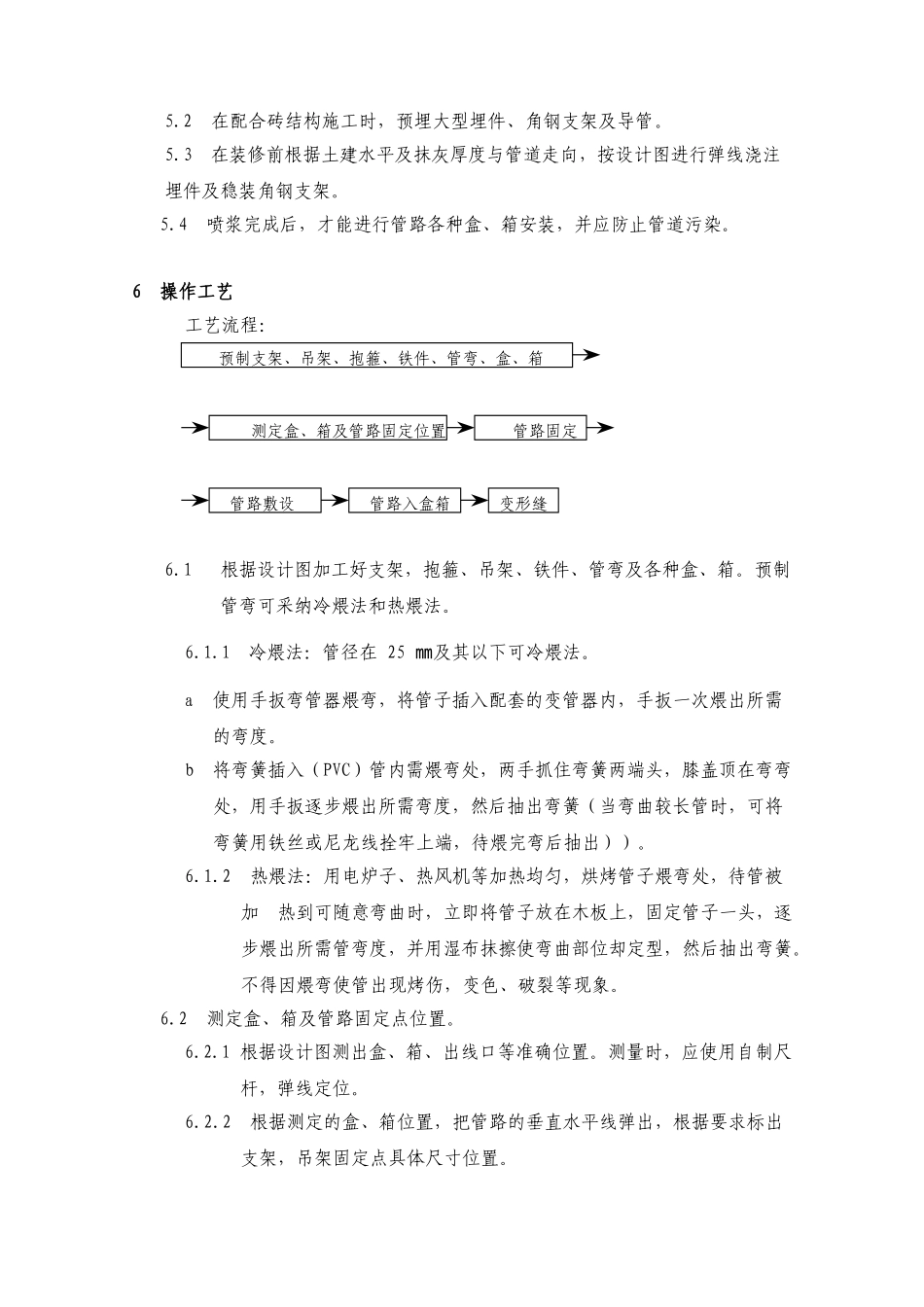

硬质阻燃塑料管（PVC）敷设安装工艺1 适用范围本标准适用于室内或有酸、碱等腐蚀介质的场所，照明配线工程的敷设安装工程（不得在高温柔易受机械损伤的场所敷设）。2 引用标准GB50303《建筑电气工程施工质量验收法律规范》3材料要求3.1凡所使用的（PVC）管，其材质均应具有耐热、耐燃、耐冲击并符合防火法律规范要求，并有产品合格证。3.2 （PVC）管材其里外应光滑，无凸棱凹陷、针孔、气泡，内外径应符合国家统一标准，管壁厚度应均匀一致。3.3所用塑料管附件与明配塑料制品，如各种灯火盒、开关盒、插座盒、管箍，宜使用配套的阻燃塑料制品。4 主要机具4.1 铅笔、皮尺、水平尺、卷尺、尺杆、角尺、线坠、小线、粉线袋等。4.2 手锤、錾子、钢锯、锯条、刀锯、半圆锉、活扳子、灰桶、水桶等。4.3 弯管弹簧（简称弯簧）、剪管器、手电钻、钻头、压力案子、台钻等。4.4电锤、热风机、电炉子、开孔器、绝缘手套、工具袋、工具箱、煨管器、高凳等。5 作业条件5.1 配合混凝土结构施工时，根据设计图在梁、板、柱中预下导管及各种埋件。5.2 在配合砖结构施工时，预埋大型埋件、角钢支架及导管。5.3 在装修前根据土建水平及抹灰厚度与管道走向，按设计图进行弹线浇注埋件及稳装角钢支架。5.4 喷浆完成后，才能进行管路各种盒、箱安装，并应防止管道污染。6 操作工艺工艺流程：预制支架、吊架、抱箍、铁件、管弯、盒、箱测定盒、箱及管路固定位置管路固定管路敷设管路入盒箱变形缝6.1根据设计图加工好支架，抱箍、吊架、铁件、管弯及各种盒、箱。预制管弯可采纳冷煨法和热煨法。6.1.1冷煨法：管径在 25 ㎜及其以下可冷煨法。a 使用手扳弯管器煨弯，将管子插入配套的变管器内，手扳一次煨出所需的弯度。b 将弯簧插入（PVC）管内需煨弯处，两手抓住弯簧两端头，膝盖顶在弯弯处，用手扳逐步煨出所需弯度，然后抽出弯簧（当弯曲较长管时，可将弯簧用铁丝或尼龙线拴牢上端，待煨完弯后抽出））。6.1.2 热煨法：用电炉子、热风机等加热均匀，烘烤管子煨弯处，待管被加 热到可随意弯曲时，立即将管子放在木板上，固定管子一头，逐步煨出所需管弯度，并用湿布抹擦使弯曲部位却定型，然后抽出弯簧。不得因煨弯使管出现烤伤，变色、破裂等现象。6.2 测定盒、箱及管路固定点位置。6.2.1 根据设计图测出盒、箱、出线口等准确位置。测量时，应使用自制尺杆，弹线定位。6.2.2 根据测定的盒、箱位置，把管路的垂直水平线弹出，根据要求标出 支架，...
