确保51.6米挑檐主体施工质量qc成果

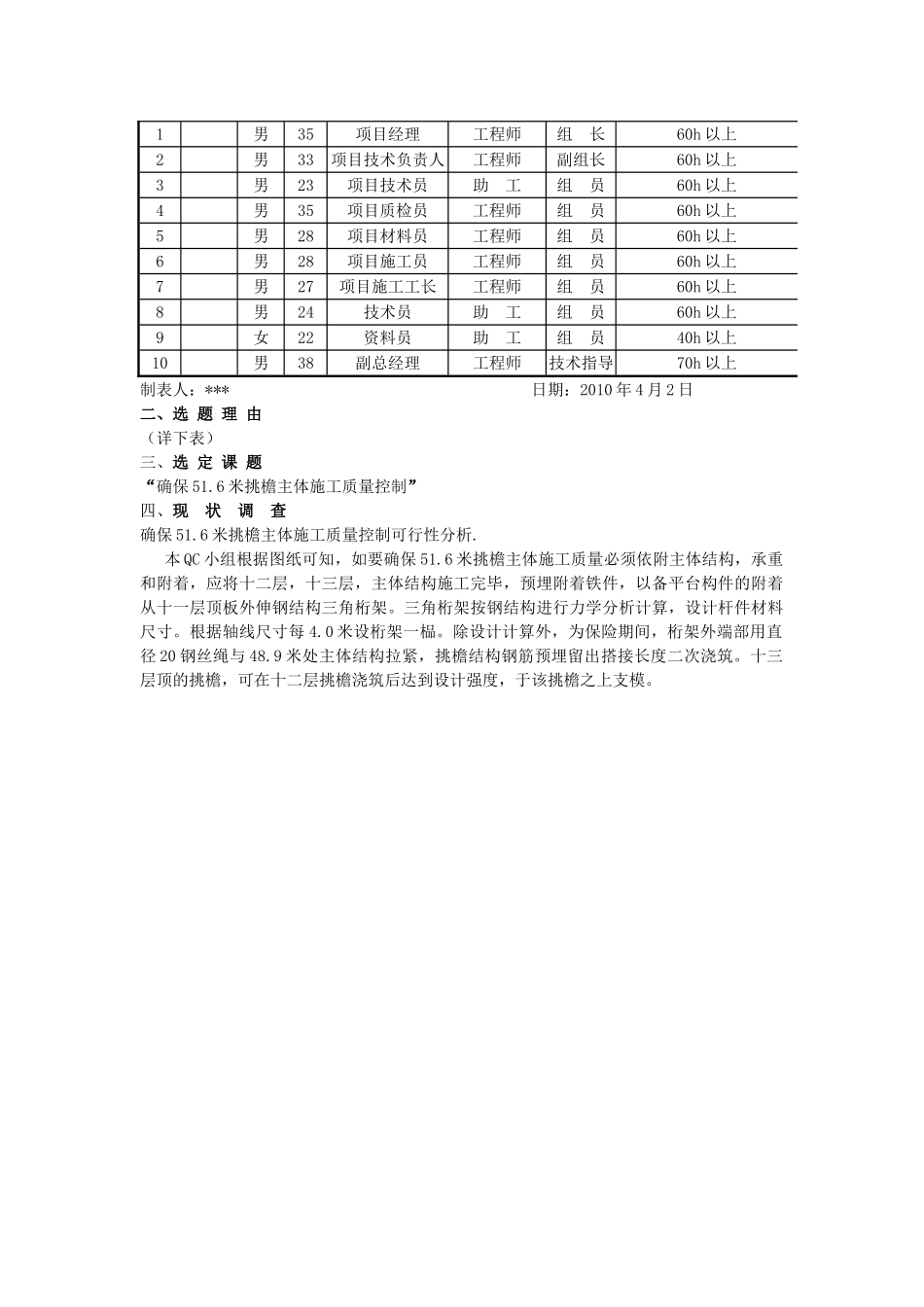

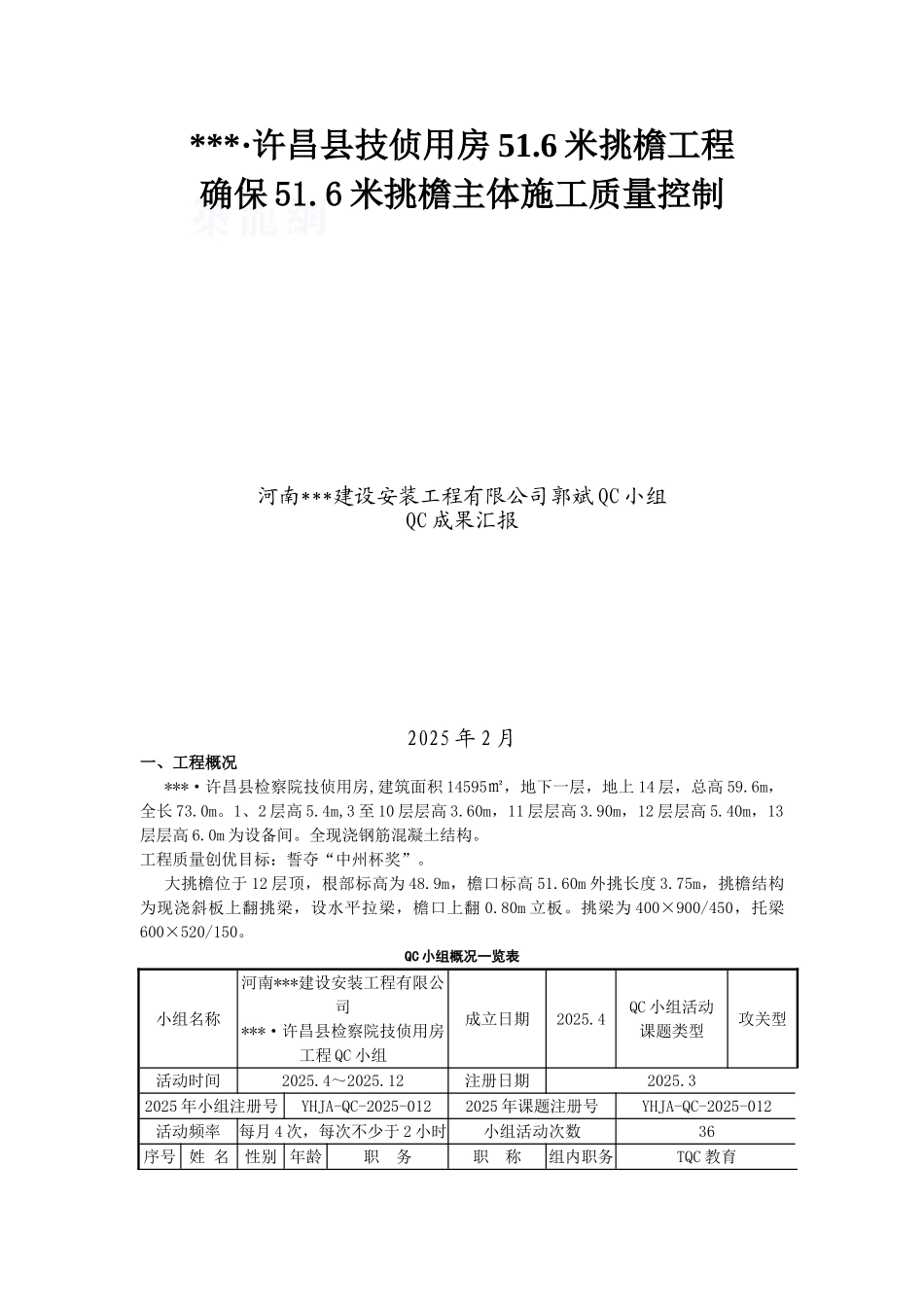

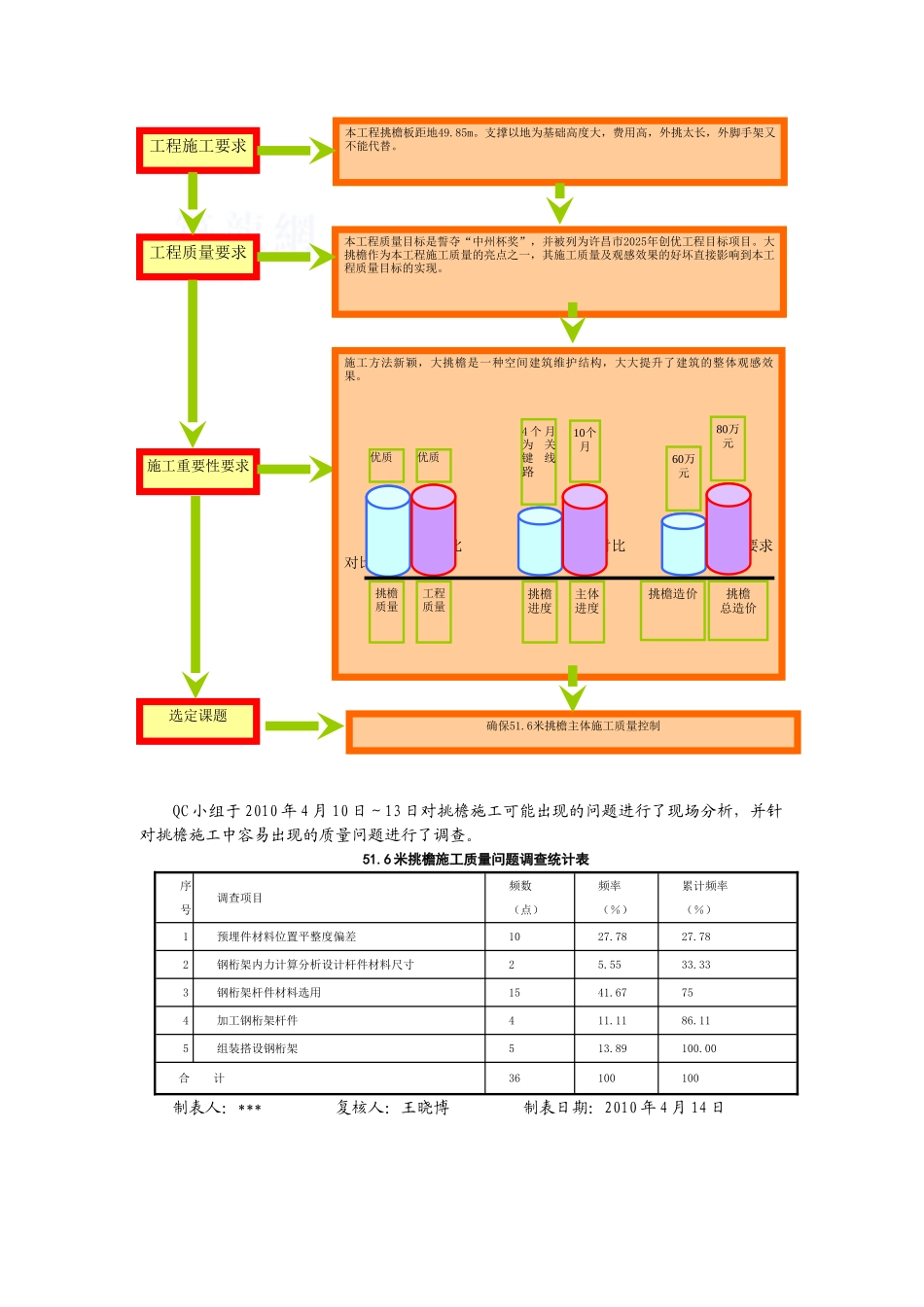

***·许昌县技侦用房 51.6 米挑檐工程确保 51.6 米挑檐主体施工质量控制河南***建设安装工程有限公司郭斌 QC 小组QC 成果汇报2025 年 2 月一、工程概况***·许昌县检察院技侦用房,建筑面积 14595㎡，地下一层，地上 14 层，总高 59.6m，全长 73.0m。1、2 层高 5.4m,3 至 10 层层高 3.60m，11 层层高 3.90m，12 层层高 5.40m，13层层高 6.0m 为设备间。全现浇钢筋混凝土结构。工程质量创优目标：誓夺“中州杯奖”。大挑檐位于 12 层顶，根部标高为 48.9m，檐口标高 51.60m 外挑长度 3.75m，挑檐结构为现浇斜板上翻挑梁，设水平拉梁，檐口上翻 0.80m 立板。挑梁为 400×900/450，托梁600×520/150。QC 小组概况一览表小组名称河南***建设安装工程有限公司***·许昌县检察院技侦用房工程 QC 小组成立日期2025.4QC 小组活动课题类型攻关型活动时间2025.4～2025.12注册日期2025.32025 年小组注册号YHJA-QC-2025-0122025 年课题注册号YHJA-QC-2025-012活动频率每月 4 次，每次不少于 2 小时小组活动次数36序号 姓 名性别 年龄职 务职 称组内职务TQC 教育1男35项目经理工程师组 长60h 以上2男33项目技术负责人工程师副组长60h 以上3男23项目技术员助 工组 员60h 以上4男35项目质检员工程师组 员60h 以上5男28项目材料员工程师组 员60h 以上6男28项目施工员工程师组 员60h 以上7男27项目施工工长工程师组 员60h 以上8男24技术员助 工组 员60h 以上9女22资料员助 工组 员40h 以上10男38副总经理工程师技术指导70h 以上制表人：*** 日期：2010 年 4 月 2 日二、选 题 理 由 （详下表）三、选 定 课 题 “确保 51.6 米挑檐主体施工质量控制” 四、现 状 调 查确保 51.6 米挑檐主体施工质量控制可行性分析.本 QC 小组根据图纸可知，如要确保 51.6 米挑檐主体施工质量必须依附主体结构，承重和附着，应将十二层，十三层，主体结构施工完毕，预埋附着铁件，以备平台构件的附着从十一层顶板外伸钢结构三角桁架。三角桁架按钢结构进行力学分析计算，设计杆件材料尺寸。根据轴线尺寸每 4.0 米设桁架一榀。除设计计算外，为保险期间，桁架外端部用直径 20 钢丝绳与 48.9 米处主体结构拉紧，挑檐结构钢筋预埋留出搭接长度二次浇筑。十三层顶的挑檐，可在十二层挑檐浇筑后达到设计强度，于该挑檐之上支模。QC 小组于 2010 年 4 月 10 日～13 日对挑...
