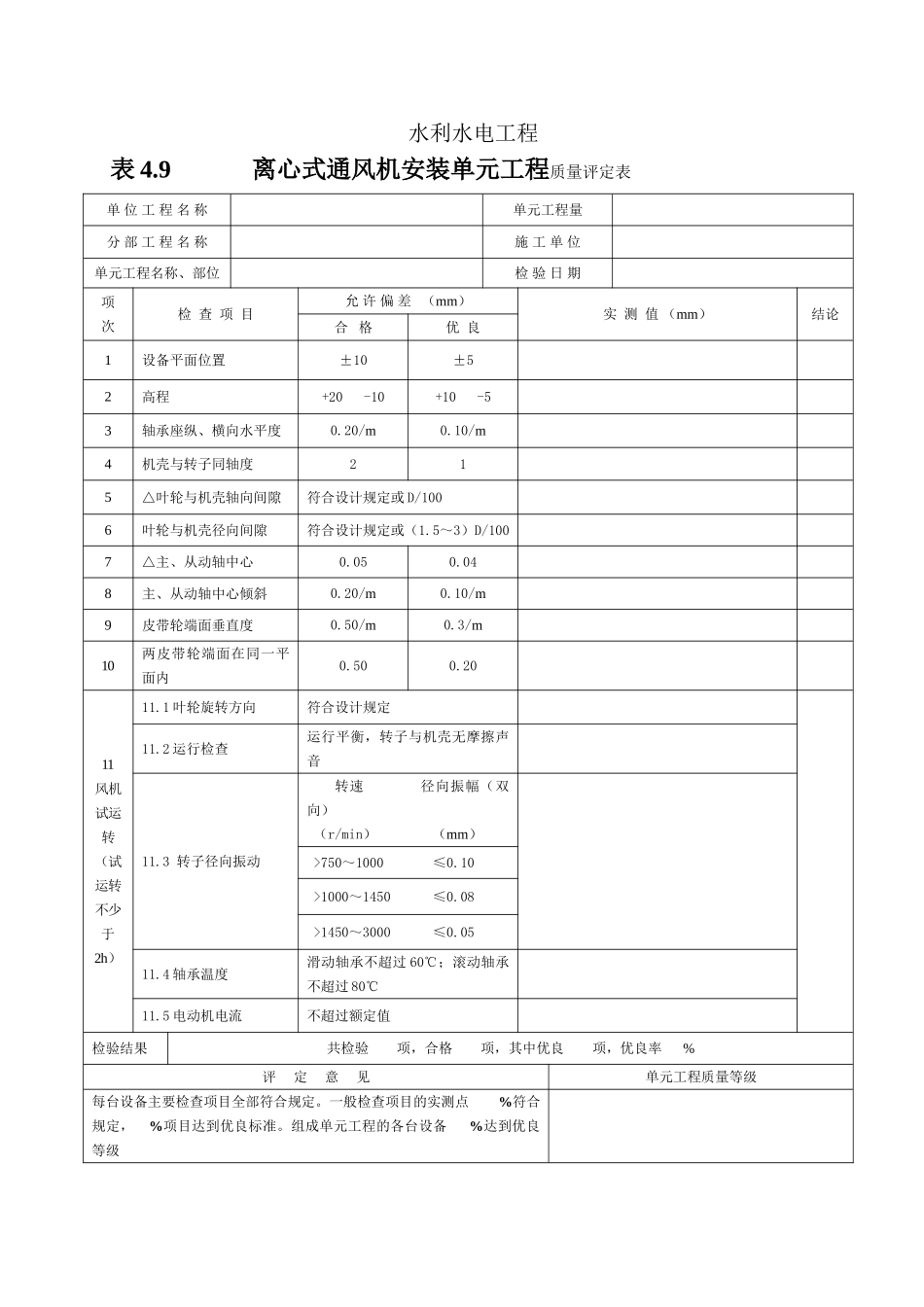

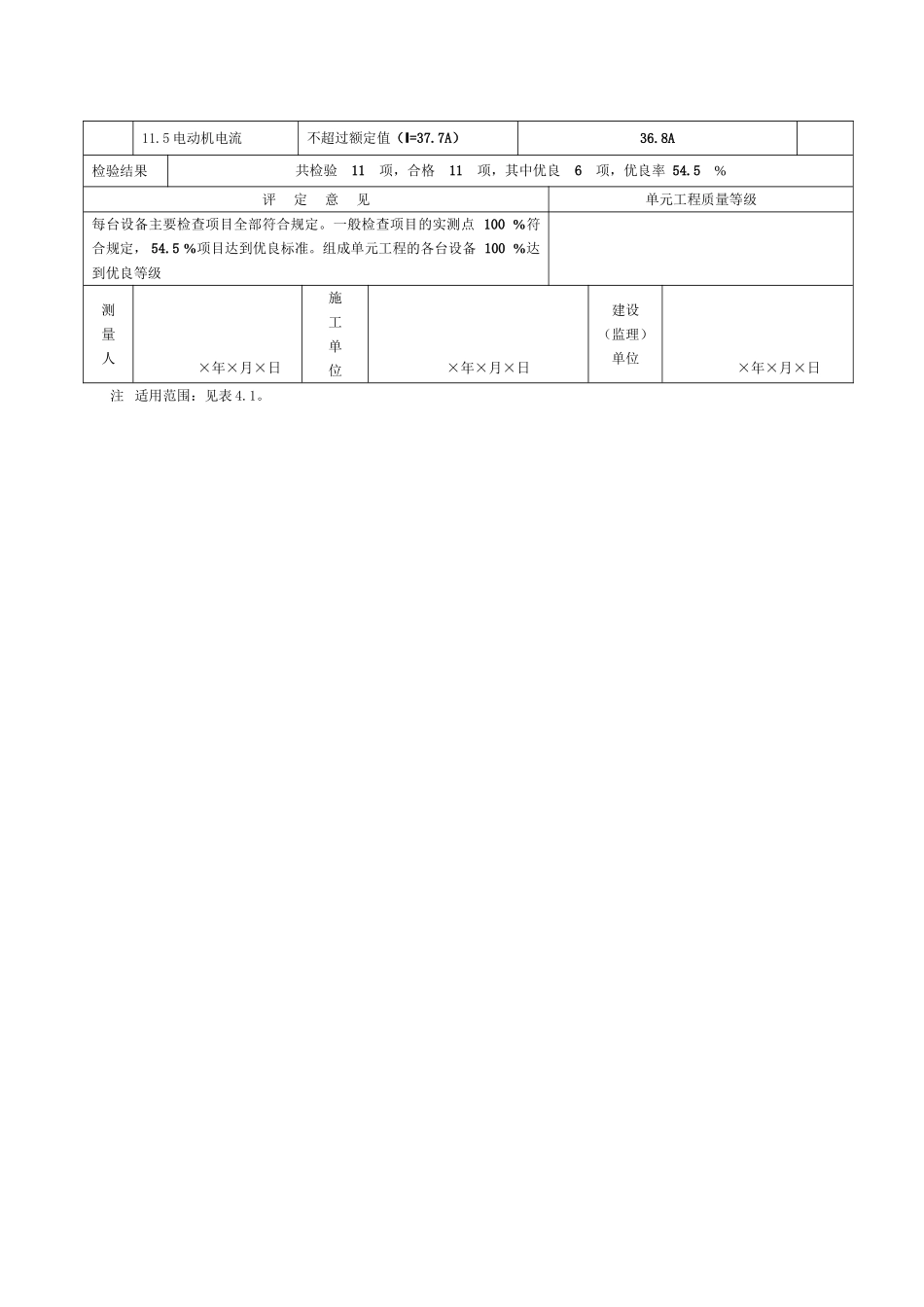

水利水电工程表 4.9 离心式通风机安装单元工程质量评定表 单 位 工 程 名 称单元工程量分 部 工 程 名 称施 工 单 位单元工程名称、部位检 验 日 期项次检 查 项 目允 许 偏 差 （mm）实 测 值 （mm）结论合 格优 良1设备平面位置±10±52高程+20 -10+10 -53轴承座纵、横向水平度0.20/m0.10/m4机壳与转子同轴度215△叶轮与机壳轴向间隙符合设计规定或 D/1006叶轮与机壳径向间隙符合设计规定或（1.5～3）D/1007△主、从动轴中心0.050.048主、从动轴中心倾斜0.20/m0.10/m9皮带轮端面垂直度0.50/m0.3/m10两皮带轮端面在同一平面内0.500.2011风机试运转（试运转不少于2h）11.1 叶轮旋转方向符合设计规定11.2 运行检查运行平衡，转子与机壳无摩擦声音11.3 转子径向振动转速 径向振幅（双向）（r/min） （mm）>750～1000 ≤0.10>1000～1450 ≤0.08>1450～3000 ≤0.0511.4 轴承温度滑动轴承不超过 60℃；滚动轴承不超过 80℃11.5 电动机电流不超过额定值检验结果共检验 项，合格 项，其中优良 项，优良率 %评 定 意 见单元工程质量等级每台设备主要检查项目全部符合规定。一般检查项目的实测点 %符合规定， %项目达到优良标准。组成单元工程的各台设备 %达到优良等级测量人 施工单位 建设（监理）单位 注 适用范围：见表 4.1。水利水电工程表 4.9 离心式通风机安装单元工程质量评定表 （例表）单 位 工 程 名 称某发电厂房工程单元工程量一台分 部 工 程 名 称水力机械辅助设备安装施 工 单 位×××水电安装公司单元工程名称、部位1#离心式通风机检 验 日 期×年×月×日项次检 查 项 目允 许 偏 差 （mm）实 测 值 结论合 格优 良1设备平面位置±10±5横向：4000+10mm纵向：1700-8mm合格2高程（设计 15.37m）+20 -10+10 -511.349m合格3轴承座纵、横向水平度0.20/m0.10/m横向：0.08mm/m纵向：0.09mm/m优良4机壳与转子同轴度211.8mm合格5△叶轮与机壳轴向间隙符合设计规定或D/100（D=4000mm）平均：9.8mm实测：9.6～10.3mm优良6叶轮与机壳径向间隙符合设计规定或（1.5～3）D/100实测：22.5～27.8mm优良7△主、从动轴中心0.050.040.04mm优良8主、从动轴中心倾斜0.20/m0.10/m0.14mm/m合格9皮带轮端面垂直度0.50/m0.3/m0.30mm/m优良10两皮带轮端面在同一平面内0.500.200.45mm合格11风机试运转（试运转不少于2h）11.1 叶轮旋转方向符合设计规定方向正确优良...
