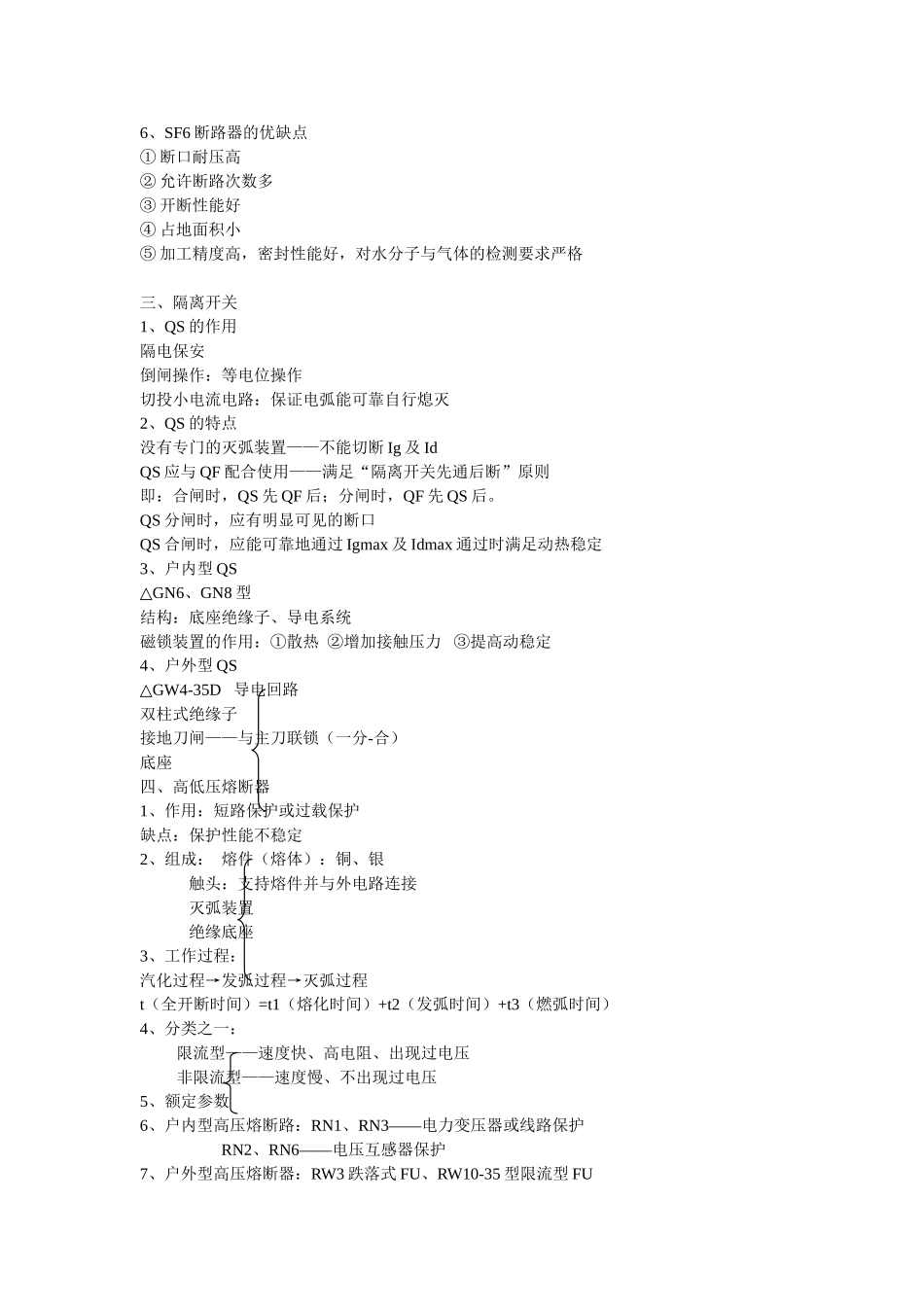

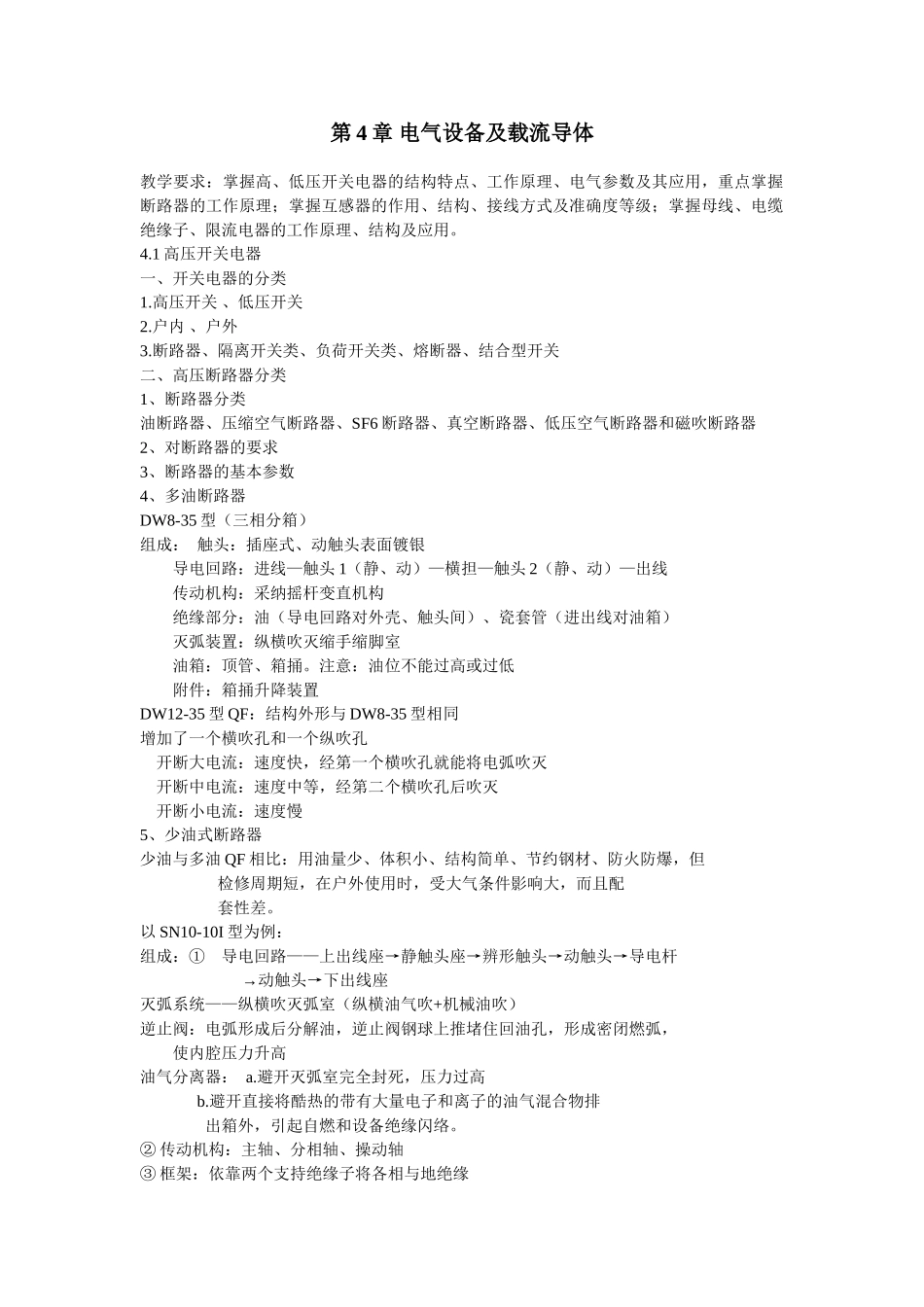

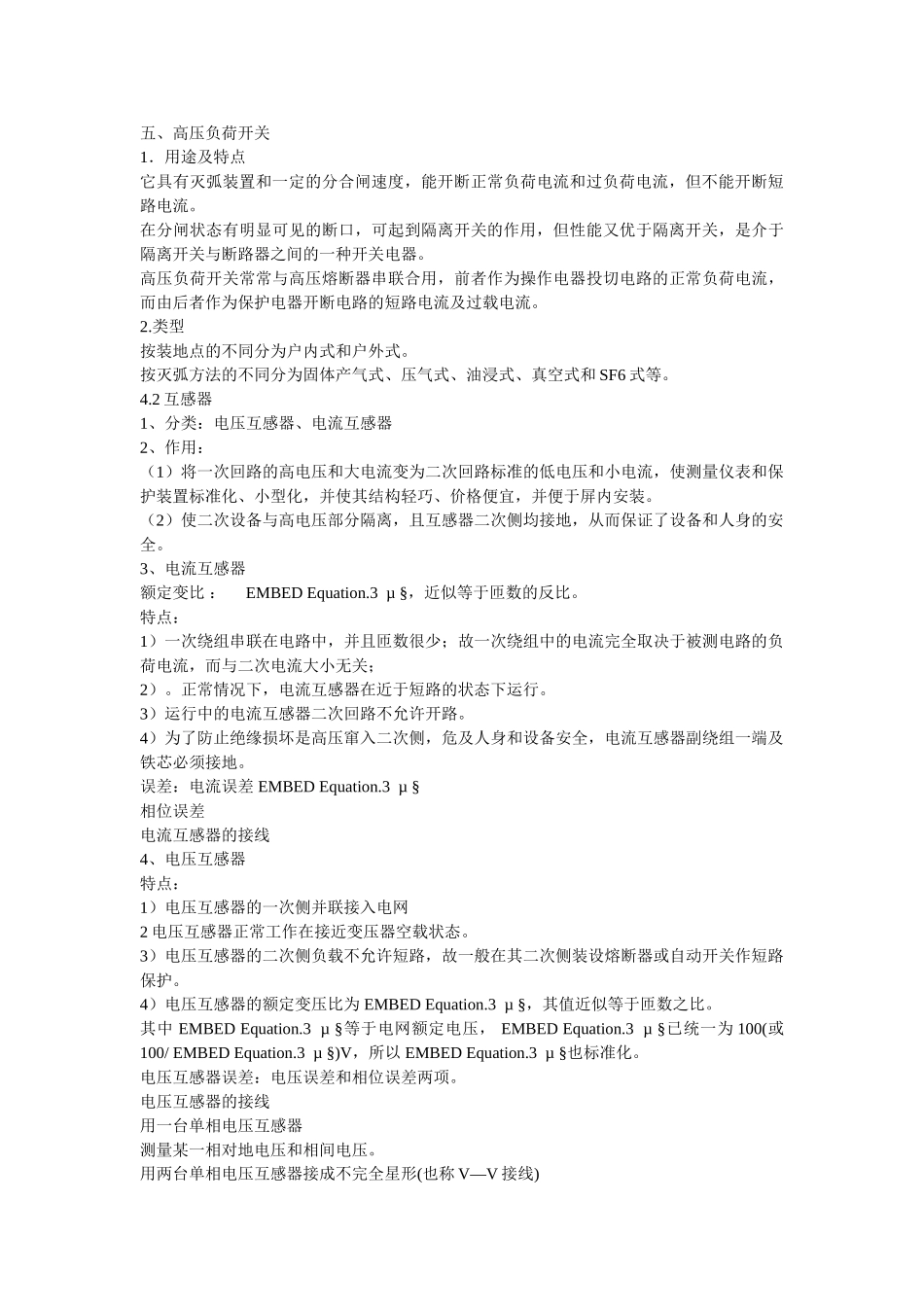

第 4 章 电气设备及载流导体教学要求：掌握高、低压开关电器的结构特点、工作原理、电气参数及其应用，重点掌握断路器的工作原理；掌握互感器的作用、结构、接线方式及准确度等级；掌握母线、电缆绝缘子、限流电器的工作原理、结构及应用。4.1 高压开关电器一、开关电器的分类1.高压开关 、低压开关 2.户内 、户外 3.断路器、隔离开关类、负荷开关类、熔断器、结合型开关二、高压断路器分类1、断路器分类油断路器、压缩空气断路器、SF6 断路器、真空断路器、低压空气断路器和磁吹断路器2、对断路器的要求3、断路器的基本参数4、多油断路器DW8-35 型（三相分箱）组成： 触头：插座式、动触头表面镀银 导电回路：进线—触头 1（静、动）—横担—触头 2（静、动）—出线 传动机构：采纳摇杆变直机构 绝缘部分：油（导电回路对外壳、触头间）、瓷套管（进出线对油箱） 灭弧装置：纵横吹灭缩手缩脚室 油箱：顶管、箱捅。注意：油位不能过高或过低 附件：箱捅升降装置DW12-35 型 QF：结构外形与 DW8-35 型相同增加了一个横吹孔和一个纵吹孔 开断大电流：速度快，经第一个横吹孔就能将电弧吹灭 开断中电流：速度中等，经第二个横吹孔后吹灭 开断小电流：速度慢5、少油式断路器少油与多油 QF 相比：用油量少、体积小、结构简单、节约钢材、防火防爆，但 检修周期短，在户外使用时，受大气条件影响大，而且配 套性差。以 SN10-10I 型为例：组成：① 导电回路——上出线座→静触头座→辨形触头→动触头→导电杆 →动触头→下出线座灭弧系统——纵横吹灭弧室（纵横油气吹+机械油吹）逆止阀：电弧形成后分解油，逆止阀钢球上推堵住回油孔，形成密闭燃弧， 使内腔压力升高油气分离器： a.避开灭弧室完全封死，压力过高 b.避开直接将酷热的带有大量电子和离子的油气混合物排 出箱外，引起自燃和设备绝缘闪络。② 传动机构：主轴、分相轴、操动轴③ 框架：依靠两个支持绝缘子将各相与地绝缘6、SF6 断路器的优缺点① 断口耐压高② 允许断路次数多③ 开断性能好④ 占地面积小⑤ 加工精度高，密封性能好，对水分子与气体的检测要求严格三、隔离开关1、QS 的作用隔电保安倒闸操作：等电位操作切投小电流电路：保证电弧能可靠自行熄灭2、QS 的特点没有专门的灭弧装置——不能切断 Ig 及 IdQS 应与 QF 配合使用——满足“隔离开关先通后断”原则即：合闸时，QS 先 QF 后；分闸时，QF 先 QS 后。QS 分闸时...
