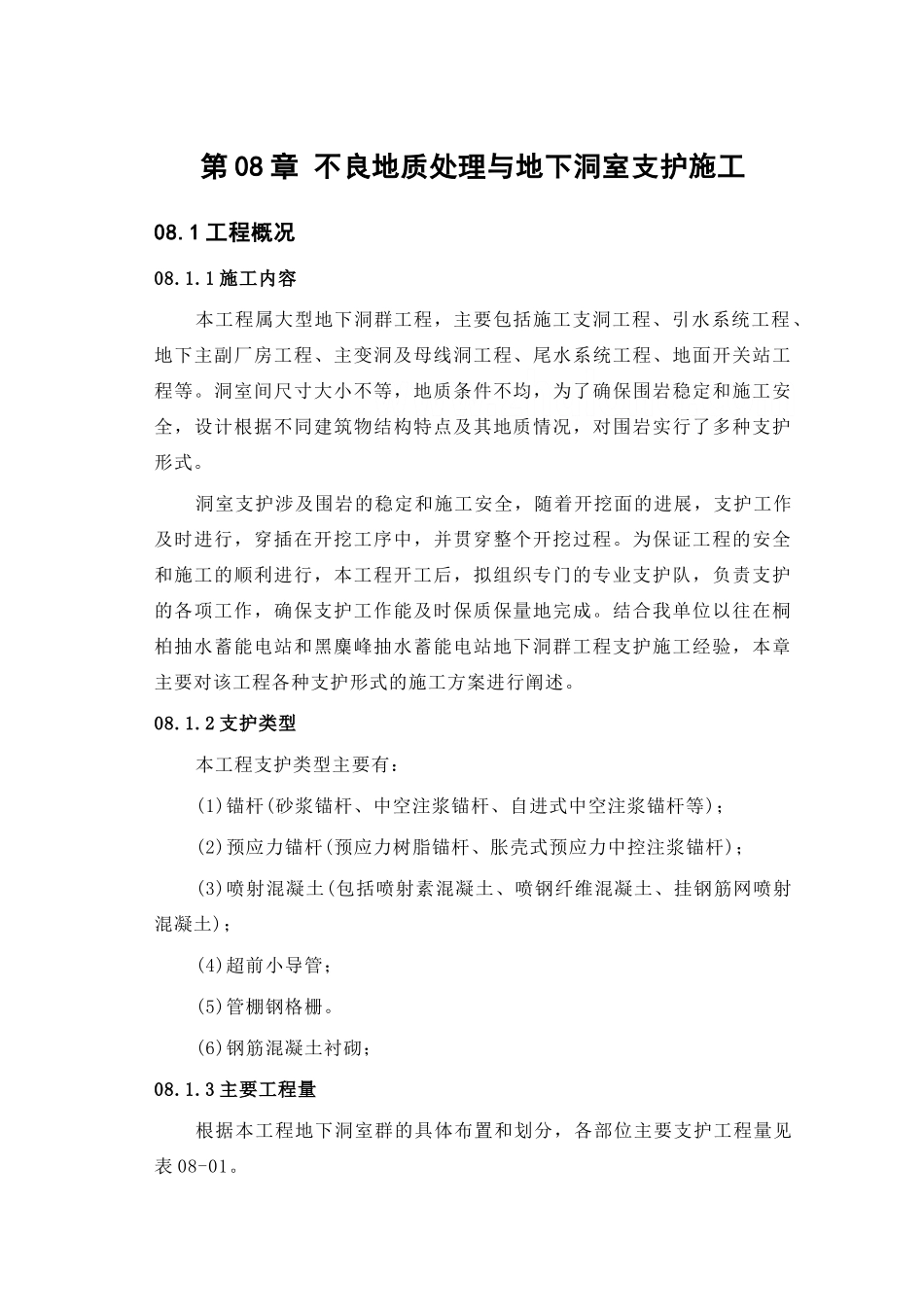

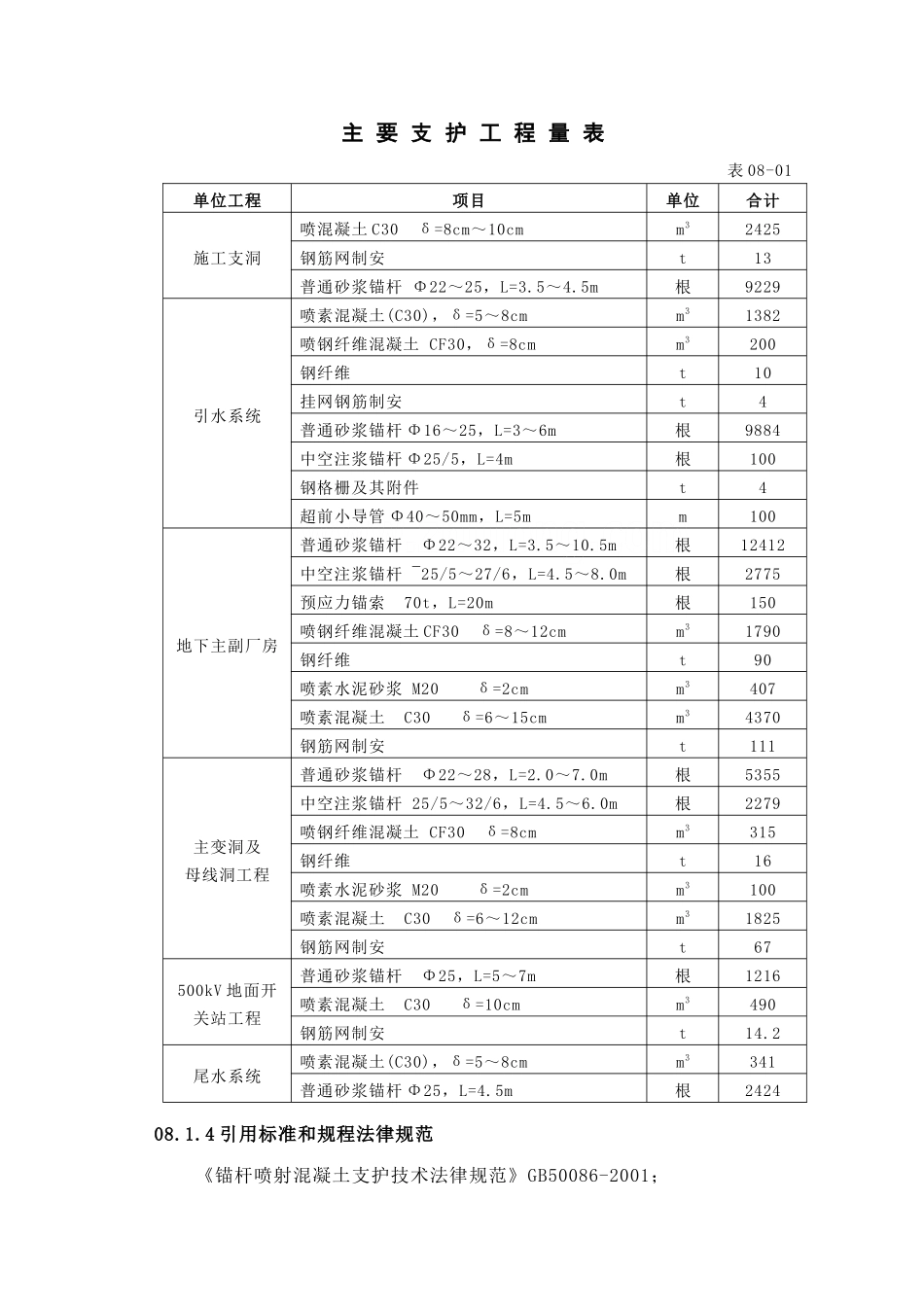

第 08 章 不良地质处理与地下洞室支护施工08.1 工程概况08.1.1 施工内容本工程属大型地下洞群工程，主要包括施工支洞工程、引水系统工程、地下主副厂房工程、主变洞及母线洞工程、尾水系统工程、地面开关站工程等。洞室间尺寸大小不等，地质条件不均，为了确保围岩稳定和施工安全，设计根据不同建筑物结构特点及其地质情况，对围岩实行了多种支护形式。 洞室支护涉及围岩的稳定和施工安全，随着开挖面的进展，支护工作及时进行，穿插在开挖工序中，并贯穿整个开挖过程。为保证工程的安全和施工的顺利进行，本工程开工后，拟组织专门的专业支护队，负责支护的各项工作，确保支护工作能及时保质保量地完成。结合我单位以往在桐柏抽水蓄能电站和黑麋峰抽水蓄能电站地下洞群工程支护施工经验，本章主要对该工程各种支护形式的施工方案进行阐述。08.1.2 支护类型本工程支护类型主要有：(1)锚杆(砂浆锚杆、中空注浆锚杆、自进式中空注浆锚杆等)；(2)预应力锚杆(预应力树脂锚杆、胀壳式预应力中控注浆锚杆)；(3)喷射混凝土(包括喷射素混凝土、喷钢纤维混凝土、挂钢筋网喷射混凝土)；(4)超前小导管；(5)管棚钢格栅。(6)钢筋混凝土衬砌；08.1.3 主要工程量根据本工程地下洞室群的具体布置和划分，各部位主要支护工程量见表 08-01。主 要 支 护 工 程 量 表表 08-01单位工程项目单位合计施工支洞喷混凝土 C30 δ=8cm～10cmm32425钢筋网制安t13普通砂浆锚杆 Φ22～25，L=3.5～4.5m根9229引水系统喷素混凝土(C30)，δ=5～8cmm31382喷钢纤维混凝土 CF30，δ=8cmm3200钢纤维t10挂网钢筋制安t4普通砂浆锚杆 Φ16～25，L=3～6m根9884中空注浆锚杆 Φ25/5，L=4m根100钢格栅及其附件t4超前小导管 Φ40～50mm，L=5mm100地下主副厂房普通砂浆锚杆 Φ22～32，L=3.5～10.5m根12412中空注浆锚杆 ¯25/5～27/6，L=4.5～8.0m根2775预应力锚索 70t，L=20m根150喷钢纤维混凝土 CF30 δ=8～12cmm31790钢纤维t90喷素水泥砂浆 M20 δ=2cmm3407喷素混凝土 C30 δ=6～15cmm34370钢筋网制安t111主变洞及母线洞工程普通砂浆锚杆 Φ22～28，L=2.0～7.0m根5355中空注浆锚杆 25/5～32/6，L=4.5～6.0m根2279喷钢纤维混凝土 CF30 δ=8cmm3315钢纤维t16喷素水泥砂浆 M20 δ=2cmm3100喷素混凝土 C30 δ=6～12cmm31825钢筋网制安t67500kV 地面开关站工程普通砂浆锚杆 Φ25，L=5～7m根1216喷素混凝土 C30 δ=10cmm3490钢筋网制安t14.2尾水系统喷...
