第09章--大坝混凝土、砌体施工方法说明书及附图VIP专享

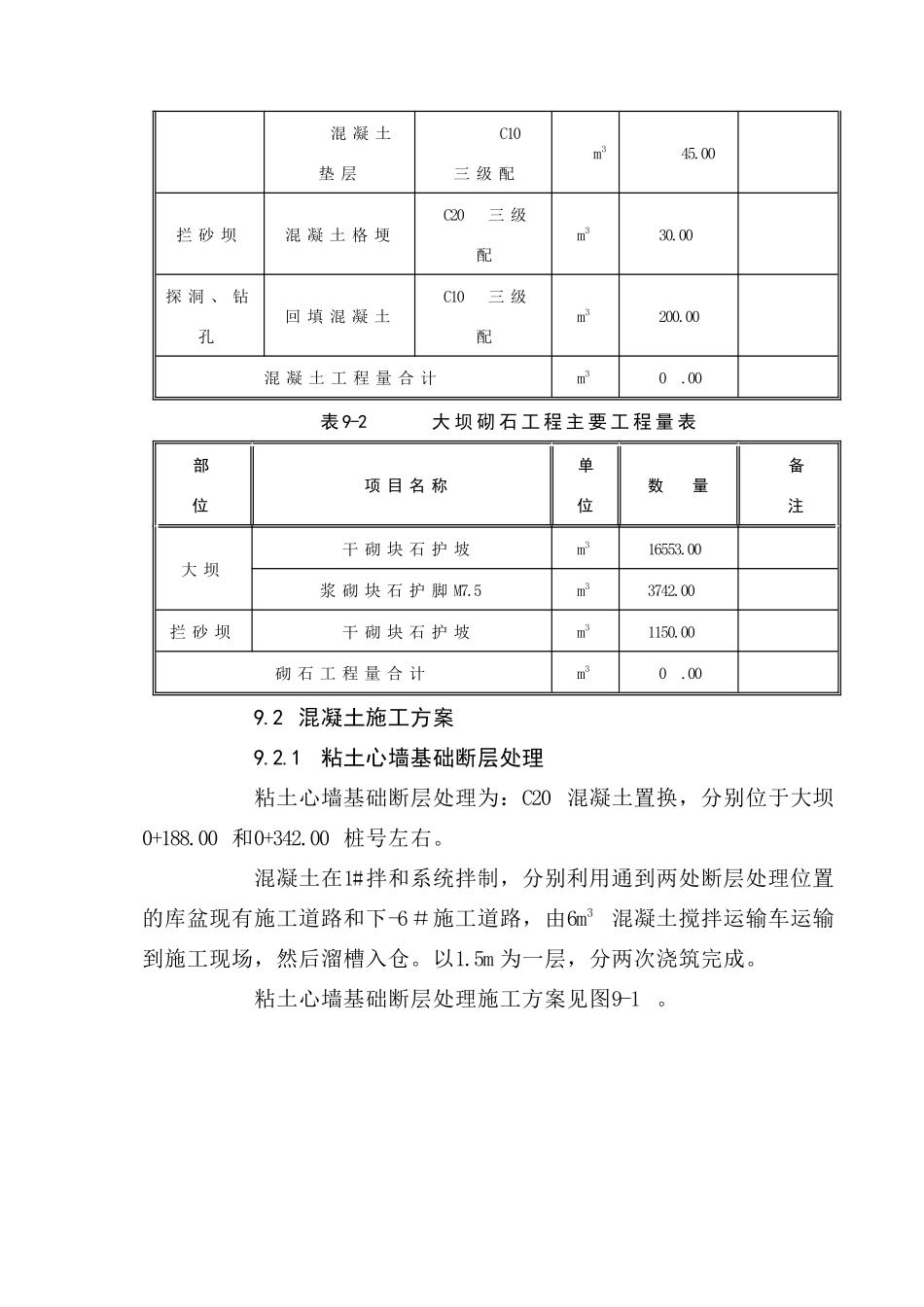

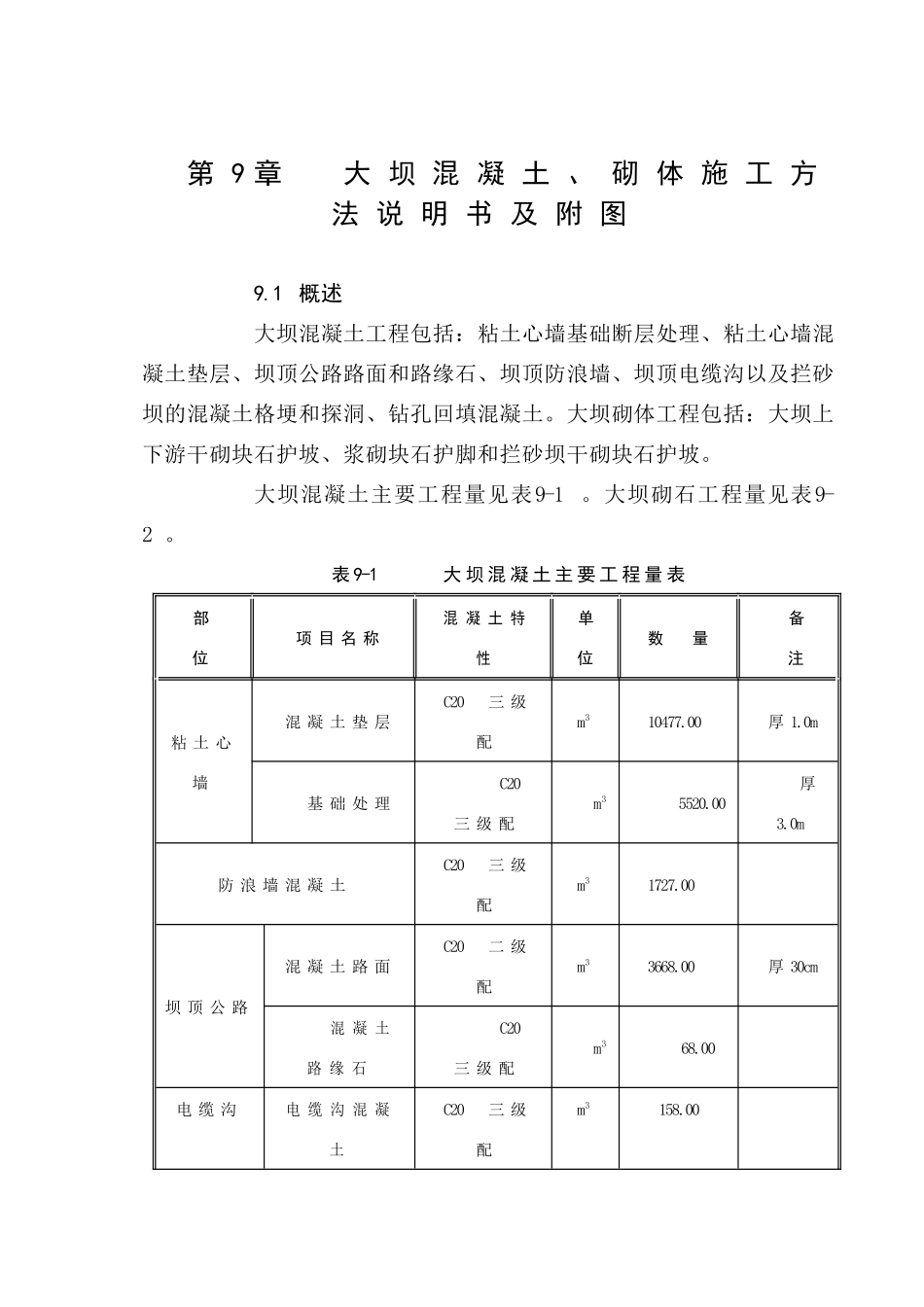

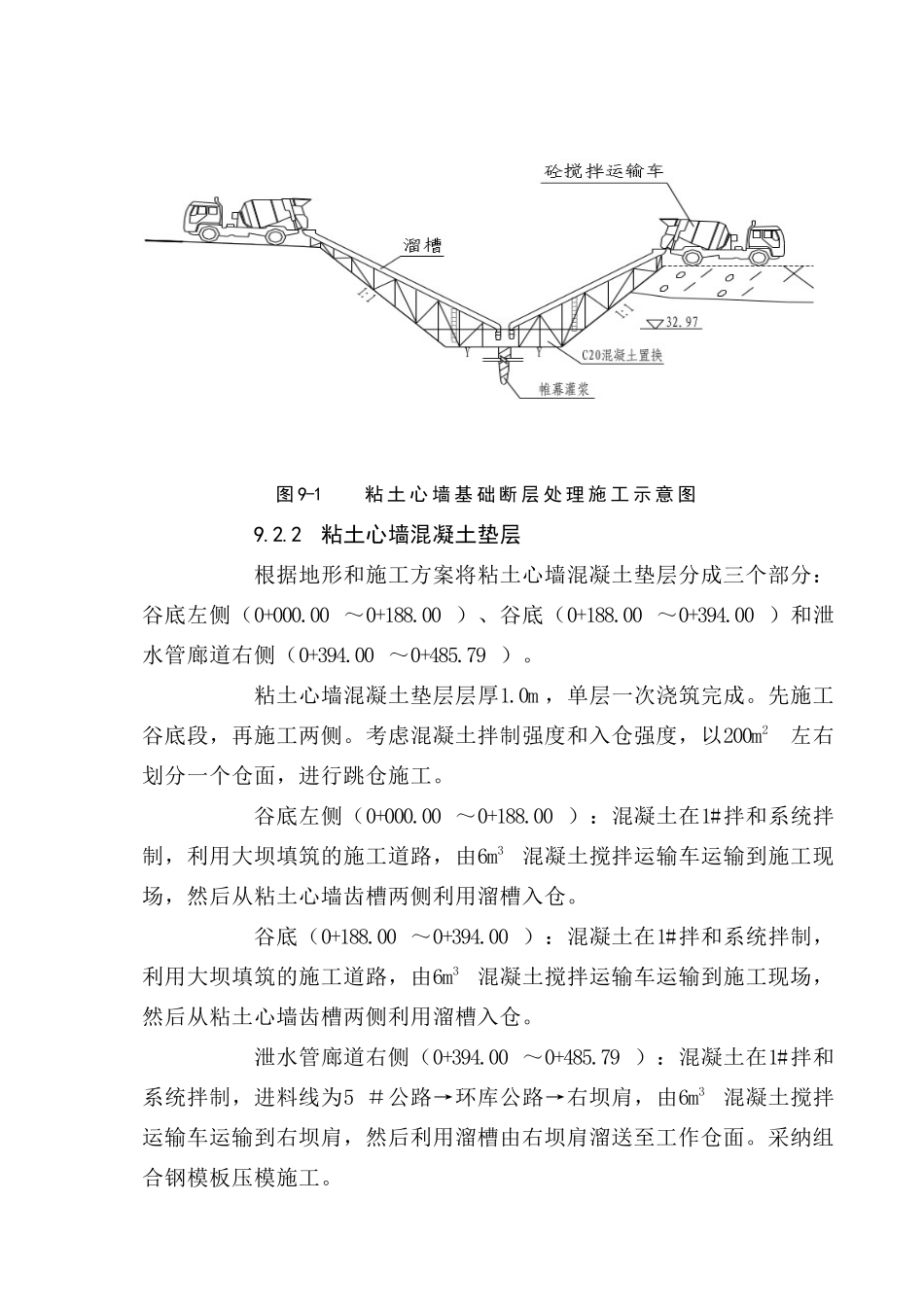

第 9 章 大 坝 混 凝 土 、 砌 体 施 工 方法 说 明 书 及 附 图9.1 概述大坝混凝土工程包括：粘土心墙基础断层处理、粘土心墙混凝土垫层、坝顶公路路面和路缘石、坝顶防浪墙、坝顶电缆沟以及拦砂坝的混凝土格埂和探洞、钻孔回填混凝土。大坝砌体工程包括：大坝上下游干砌块石护坡、浆砌块石护脚和拦砂坝干砌块石护坡。大坝混凝土主要工程量见表9-1 。大坝砌石工程量见表9-2 。表 9-1 大 坝 混 凝 土 主 要 工 程 量 表部 位项 目 名 称混 凝 土 特性单位数 量备 注粘 土 心墙混 凝 土 垫 层C20 三 级配m310477.00厚 1.0m基 础 处 理C20 三 级 配m35520.00厚3.0m防 浪 墙 混 凝 土C20 三 级配m31727.00坝 顶 公 路混 凝 土 路 面C20 二 级配m33668.00厚 30cm混 凝 土路 缘 石C20 三 级 配m368.00电 缆 沟电 缆 沟 混 凝土C20 三 级配m3158.00混 凝 土垫 层C10 三 级 配m345.00拦 砂 坝混 凝 土 格 埂C20 三 级配m330.00探 洞 、 钻孔回 填 混 凝 土C10 三 级配m3200.00混 凝 土 工 程 量 合 计m30.00表 9-2 大 坝 砌 石 工 程 主 要 工 程 量 表部 位项 目 名 称单位数 量备 注大 坝干 砌 块 石 护 坡m316553.00浆 砌 块 石 护 脚 M7.5m33742.00拦 砂 坝干 砌 块 石 护 坡m31150.00砌 石 工 程 量 合 计m30.009.2 混凝土施工方案9.2.1粘土心墙基础断层处理粘土心墙基础断层处理为：C20 混凝土置换，分别位于大坝0+188.00 和0+342.00 桩号左右。混凝土在1#拌和系统拌制，分别利用通到两处断层处理位置的库盆现有施工道路和下-6＃施工道路，由6m3混凝土搅拌运输车运输到施工现场，然后溜槽入仓。以1.5m 为一层，分两次浇筑完成。粘土心墙基础断层处理施工方案见图9-1 。图 9-1 粘 土 心 墙 基 础 断 层 处 理 施 工 示 意 图9.2.2粘土心墙混凝土垫层根据地形和施工方案将粘土心墙混凝土垫层分成三个部分：谷底左侧（0+000.00 ～0+188.00 ）、谷底（0+188.00 ～0+394.00 ）和泄水管廊道右侧（0+394.00 ～0+485.79 ）。粘土心墙混凝土垫层层厚1.0m ，单层一次浇筑完成。先施工谷底段，再施工两侧。考虑混凝土拌制强度和入仓强度，以200m2左右划分一个仓面，进行跳仓施工。谷底左侧（0+000.00 ～0+188.00 ）：混凝土在1#拌和系统拌制，利用大坝...
