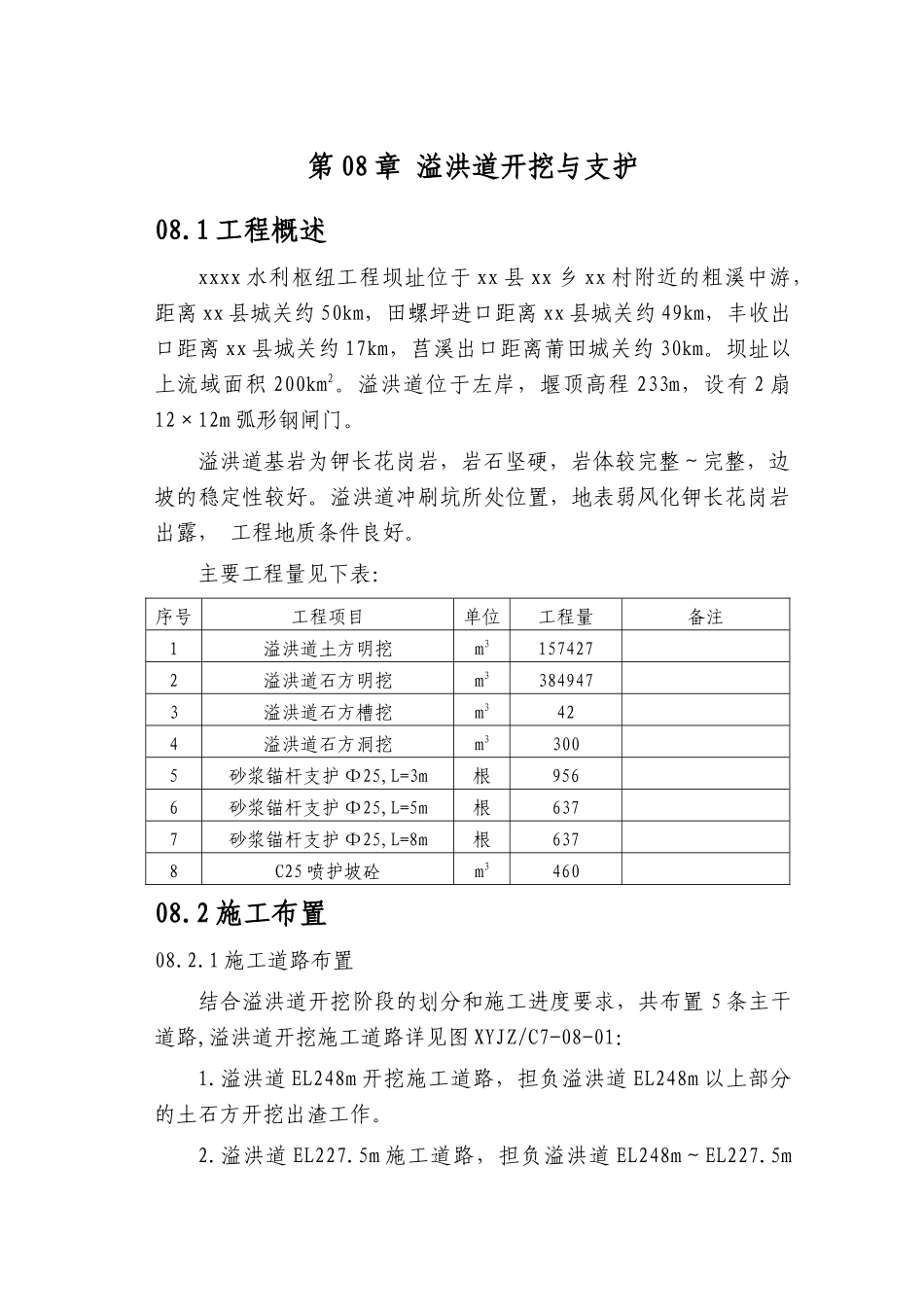

第 08 章 溢洪道开挖与支护08.1 工程概述xxxx 水利枢纽工程坝址位于 xx 县 xx 乡 xx 村附近的粗溪中游，距离 xx 县城关约 50km，田螺坪进口距离 xx 县城关约 49km，丰收出口距离 xx 县城关约 17km，莒溪出口距离莆田城关约 30km。坝址以上流域面积 200km2。溢洪道位于左岸，堰顶高程 233m，设有 2 扇12×12m 弧形钢闸门。溢洪道基岩为钾长花岗岩，岩石坚硬，岩体较完整～完整，边坡的稳定性较好。溢洪道冲刷坑所处位置，地表弱风化钾长花岗岩出露， 工程地质条件良好。主要工程量见下表：序号工程项目单位工程量备注1溢洪道土方明挖m31574272溢洪道石方明挖m33849473溢洪道石方槽挖m3424溢洪道石方洞挖m33005砂浆锚杆支护 Ф25,L=3m根9566砂浆锚杆支护 Ф25,L=5m根6377砂浆锚杆支护 Ф25,L=8m根6378C25 喷护坡砼m346008.2 施工布置08.2.1 施工道路布置结合溢洪道开挖阶段的划分和施工进度要求，共布置 5 条主干道路,溢洪道开挖施工道路详见图 XYJZ/C7-08-01：1.溢洪道 EL248m 开挖施工道路，担负溢洪道 EL248m 以上部分的土石方开挖出渣工作。2.溢洪道 EL227.5m 施工道路，担负溢洪道 EL248m～EL227.5m部分的土石方开挖出渣工作。3.溢洪道 EL218m 施工道路，担负溢洪道 EL227.5m～EL218m 部分的土石方开挖出渣工作。4.溢洪道 EL188m 施工道路，担负溢洪道 EL218m～EL188m 部分的土石方开挖出渣工作。5.溢洪道 EL158m 施工道路，担负溢洪道 EL188m 以下部分的土石方开挖。支线设置由主线引接，其高程为边坡设计的马道高程，即自上而下按马道高程形成阶梯平台的布局，其中最高一条汽车出碴线高程定在 EL263.5 ｍ马道高程，因此其高程以上平台爆破的石碴部分需用挖机翻至该平台出碴。施工道路开挖要求：除设计要求外，为满足开挖出渣及坝料运输的要求，施工道路拟按双车道设计、路面宽度 7m、路基宽 8m，路面为泥结石路面。道路布置详见施工总平面布置图。08.2.2 风、水、电布置1.施工供风本工程开挖施工，爆破钻孔主要用 ROCD7 露天液压履带钻机钻孔，配一部分潜孔钻及手风钻进行边坡预裂孔和保护层钻孔、锚杆孔施工。供风系统根据施工强度及工作面布置要求，共设置 3 台 20m3/min、1 台 9m3/min 移动压风机。空压机根据开挖工作面就近灵活布置。2.施工供水施工用水从溢洪道高位水池供水网中用 φ50 钢管引接到各开挖施工区，局部水压不足时需实行其它加压措施给予解决。3.施...
