第11章--5#导流洞施工方法及附图

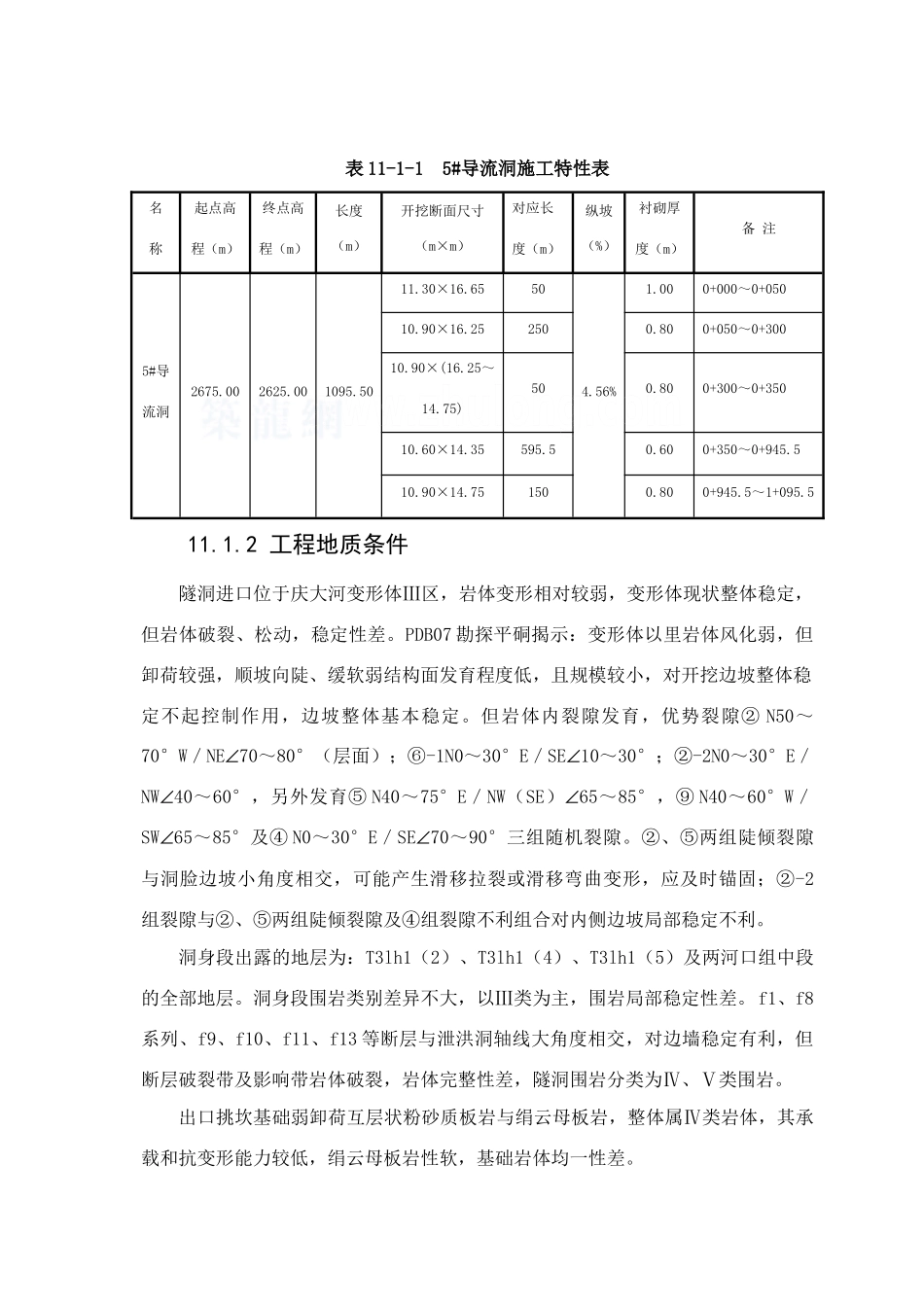

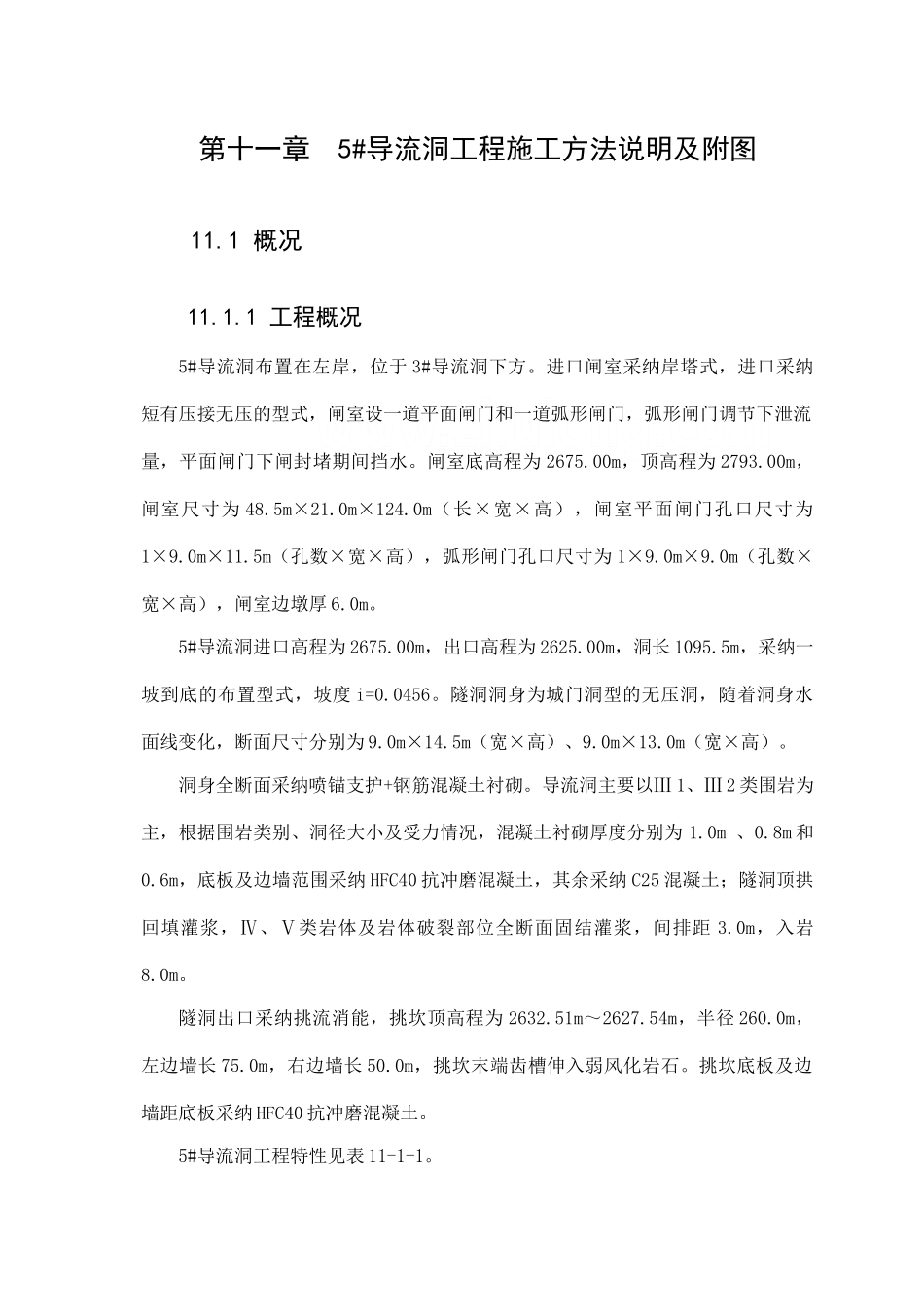

第十一章 5#导流洞工程施工方法说明及附图11.1 概况11.1.1 工程概况5#导流洞布置在左岸，位于 3#导流洞下方。进口闸室采纳岸塔式，进口采纳短有压接无压的型式，闸室设一道平面闸门和一道弧形闸门，弧形闸门调节下泄流量，平面闸门下闸封堵期间挡水。闸室底高程为 2675.00m，顶高程为 2793.00m，闸室尺寸为 48.5m×21.0m×124.0m（长×宽×高），闸室平面闸门孔口尺寸为1×9.0m×11.5m（孔数×宽×高），弧形闸门孔口尺寸为 1×9.0m×9.0m（孔数×宽×高），闸室边墩厚 6.0m。5#导流洞进口高程为 2675.00m，出口高程为 2625.00m，洞长 1095.5m，采纳一坡到底的布置型式，坡度 i=0.0456。隧洞洞身为城门洞型的无压洞，随着洞身水面线变化，断面尺寸分别为 9.0m×14.5m（宽×高）、9.0m×13.0m（宽×高）。洞身全断面采纳喷锚支护+钢筋混凝土衬砌。导流洞主要以Ⅲ 1、Ⅲ 2 类围岩为主，根据围岩类别、洞径大小及受力情况，混凝土衬砌厚度分别为 1.0m 、0.8m 和0.6m，底板及边墙范围采纳 HFC40 抗冲磨混凝土，其余采纳 C25 混凝土；隧洞顶拱回填灌浆，Ⅳ、Ⅴ类岩体及岩体破裂部位全断面固结灌浆，间排距 3.0m，入岩8.0m。隧洞出口采纳挑流消能，挑坎顶高程为 2632.51m～2627.54m，半径 260.0m，左边墙长 75.0m，右边墙长 50.0m，挑坎末端齿槽伸入弱风化岩石。挑坎底板及边墙距底板采纳 HFC40 抗冲磨混凝土。5#导流洞工程特性见表 11-1-1。表 11-1-1 5#导流洞施工特性表名 称起点高程（m）终点高程（m）长度（m）开挖断面尺寸（m×m）对应长度（m）纵坡（%）衬砌厚度（m）备 注5#导流洞2675.002625.001095.5011.30×16.65504.56%1.000+000～0+05010.90×16.252500.800+050～0+30010.90×(16.25～14.75)500.800+300～0+35010.60×14.35595.50.600+350～0+945.510.90×14.751500.800+945.5～1+095.511.1.2 工程地质条件隧洞进口位于庆大河变形体Ⅲ区，岩体变形相对较弱，变形体现状整体稳定，但岩体破裂、松动，稳定性差。PDB07 勘探平硐揭示：变形体以里岩体风化弱，但卸荷较强，顺坡向陡、缓软弱结构面发育程度低，且规模较小，对开挖边坡整体稳定不起控制作用，边坡整体基本稳定。但岩体内裂隙发育，优势裂隙② N50～70°W／NEÐ70～80°（层面）；⑥-1N0～30°E／SEÐ10～30°；②-2N0～30°E／NWÐ40～60°，另外发育⑤ N40～75°E／NW（SE）Ð65～85°，⑨ N40～60°W／SWÐ65～85°及④ N0～30°E／SE...
