第11章-混凝土及砌体工程VIP专享

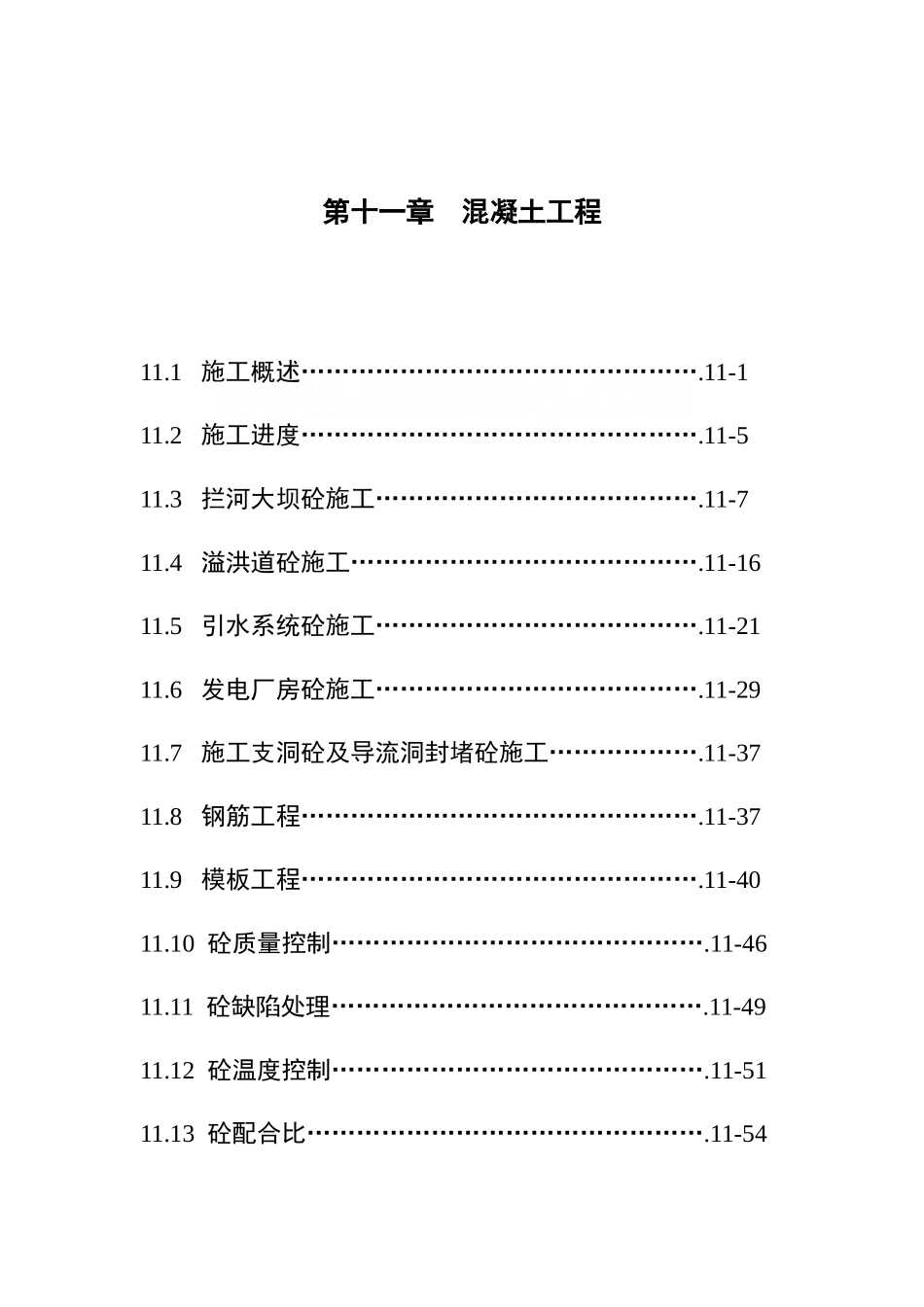

第十一章 混凝土工程11.1 施工概述………………………………………….11-111.2 施工进度………………………………………….11-511.3 拦河大坝砼施工………………………………….11-711.4 溢洪道砼施工…………………………………….11-1611.5 引水系统砼施工………………………………….11-2111.6 发电厂房砼施工………………………………….11-2911.7 施工支洞砼及导流洞封堵砼施工……………….11-3711.8 钢筋工程………………………………………….11-3711.9 模板工程………………………………………….11-4011.10 砼质量控制……………………………………….11-4611.11 砼缺陷处理……………………………………….11-4911.12 砼温度控制……………………………………….11-5111.13 砼配合比………………………………………….11-5411.14 砌体工程………………………………………….11-5711.15 施工资源配置…………………………………….11-61第十一章 混凝土工程11.1 施工概述11.1.1 工程特性XX 水电站混凝土施工工程在本标范围内主要建筑物有拦河大坝、左岸溢洪道、引水系统、发电厂房、施工支洞及导流洞封堵。其计砼 19.3 万 m3，钢筋制安 6930 吨。拦河大坝顶高程 447m、最大坝高 102.5m，坝顶长 315m，坝顶宽度为10m。钢筋混凝土面板坝上、下游坡比为 1：1.4，下游采纳三级坡，在高程417.3m、387.3m 处设宽度 3m 马道。钢筋砼面板厚度 T=0.3m～0.66m，面板底部与趾板相连，混凝土面板共分水 33 块，其中左、右两岸受拉区每块宽 7m，共 17 块；中间受压区每块宽 14m，共 14 块。面板施工前，坝体应保证有 2 个月以上的预沉降期；趾板宽度按水头及所处地段的地质条件，在高程 390m 以上为 6m，在高程 390m 以下为 7m。大坝混凝土 28976 m3、钢筋制安 1394 吨。左岸溢洪道型式为开敞式。全长约 490m，分别由进水渠段、闸室控制段、泄槽段、挑流鼻坎段及出水渠组成。混凝土 65989 m3、钢筋制安 1184 吨。引水系统由进水口、引水隧洞、调压井和压力管道组成。混凝土 69315 m3、钢筋制安 3644 吨。进水口为岸塔式，底板高程为 394.8m，由行进段、进口段、闸门段和渐变段组成。引水隧洞全长 7144m，断面型式选用圆形洞型组成。调压井采纳阻抗式调压井，阻抗孔直径为 3.5m，调压室断面直径为 15.5m，调压室底板高程 348.69m。压力钢管全部为钢衬，直径 4.6m，外包素砼。发电...
