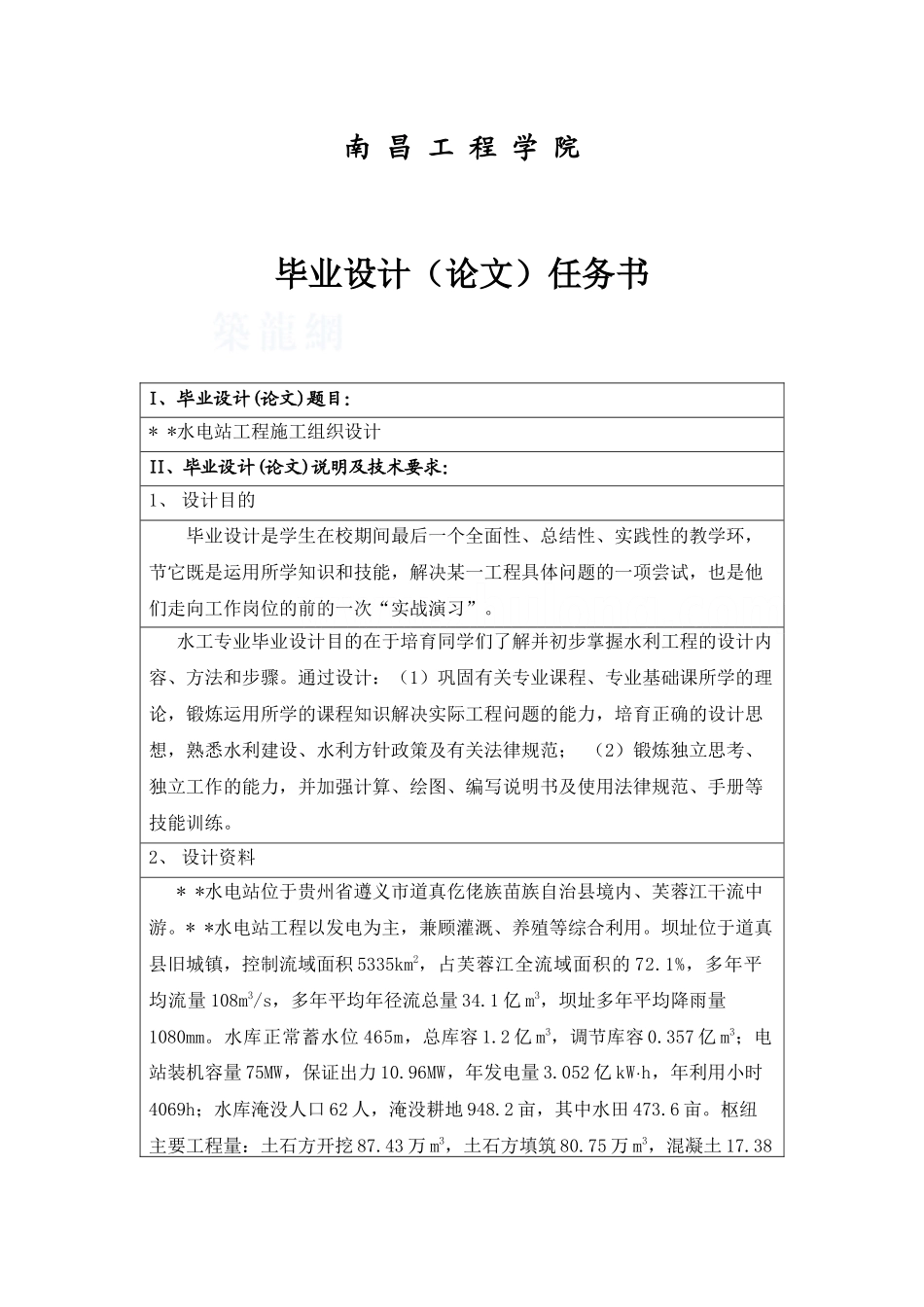

南 昌 工 程 学 院毕业设计（论文）任务书I、毕业设计(论文)题目：* *水电站工程施工组织设计II、毕业设计(论文)说明及技术要求：1、 设计目的毕业设计是学生在校期间最后一个全面性、总结性、实践性的教学环，节它既是运用所学知识和技能，解决某一工程具体问题的一项尝试，也是他们走向工作岗位的前的一次“实战演习”。水工专业毕业设计目的在于培育同学们了解并初步掌握水利工程的设计内容、方法和步骤。通过设计：（1）巩固有关专业课程、专业基础课所学的理论，锻炼运用所学的课程知识解决实际工程问题的能力，培育正确的设计思想，熟悉水利建设、水利方针政策及有关法律规范； （2）锻炼独立思考、独立工作的能力，并加强计算、绘图、编写说明书及使用法律规范、手册等技能训练。2、 设计资料 * *水电站位于贵州省遵义市道真仡佬族苗族自治县境内、芙蓉江干流中游。* *水电站工程以发电为主，兼顾灌溉、养殖等综合利用。坝址位于道真县旧城镇，控制流域面积 5335km2，占芙蓉江全流域面积的 72.1%，多年平均流量 108m3/s，多年平均年径流总量 34.1 亿 m3，坝址多年平均降雨量1080mm。水库正常蓄水位 465m，总库容 1.2 亿 m3，调节库容 0.357 亿 m3；电站装机容量 75MW，保证出力 10.96MW，年发电量 3.052 亿 kW×h，年利用小时4069h；水库淹没人口 62 人，淹没耕地 948.2 亩，其中水田 473.6 亩。枢纽主要工程量：土石方开挖 87.43 万 m3，土石方填筑 80.75 万 m3，混凝土 17.38万 m3，金属结构 1353t，帷幕灌浆 1.63 万 m，固结灌浆 1.01 万 m。* *水电站为Ⅱ等大（2）型工程，枢纽主要由混凝土面板堆石坝、左岸岸边开敞式溢洪道、右岸引水系统、地面厂房和露天开敞式开关站等组成。主要建筑物大坝、溢洪道为 2 级建筑物，消力池、发电厂房为 3 级建筑物，临时建筑物、导流建筑物属 4 级建筑物。混凝土面板堆石坝坝顶高程为 472.0m，最大坝高 75.0m，坝顶宽 0m，坝顶长 175.7m，上游坝坡为 1:1.4，下游坝坡为 1:1.3，下游坝坡上分别在450.5m、433.5m 高程设 2.0m 宽的外坡马道，在堆石排水棱体顶部 410.0m 高程留 5.0m 宽马道。大坝最大底宽 213.0m。溢洪道采纳岸边开敞式，紧靠面板坝左坝肩布置，由进水渠、闸室、泄槽、消力池等部分组成。进水渠底宽 55m，底板高程 443.5m，右侧设混凝土导墙与大坝分隔。闸室长 31.5m，宽 62.5m，高 37.0m，分 2 条横缝...
