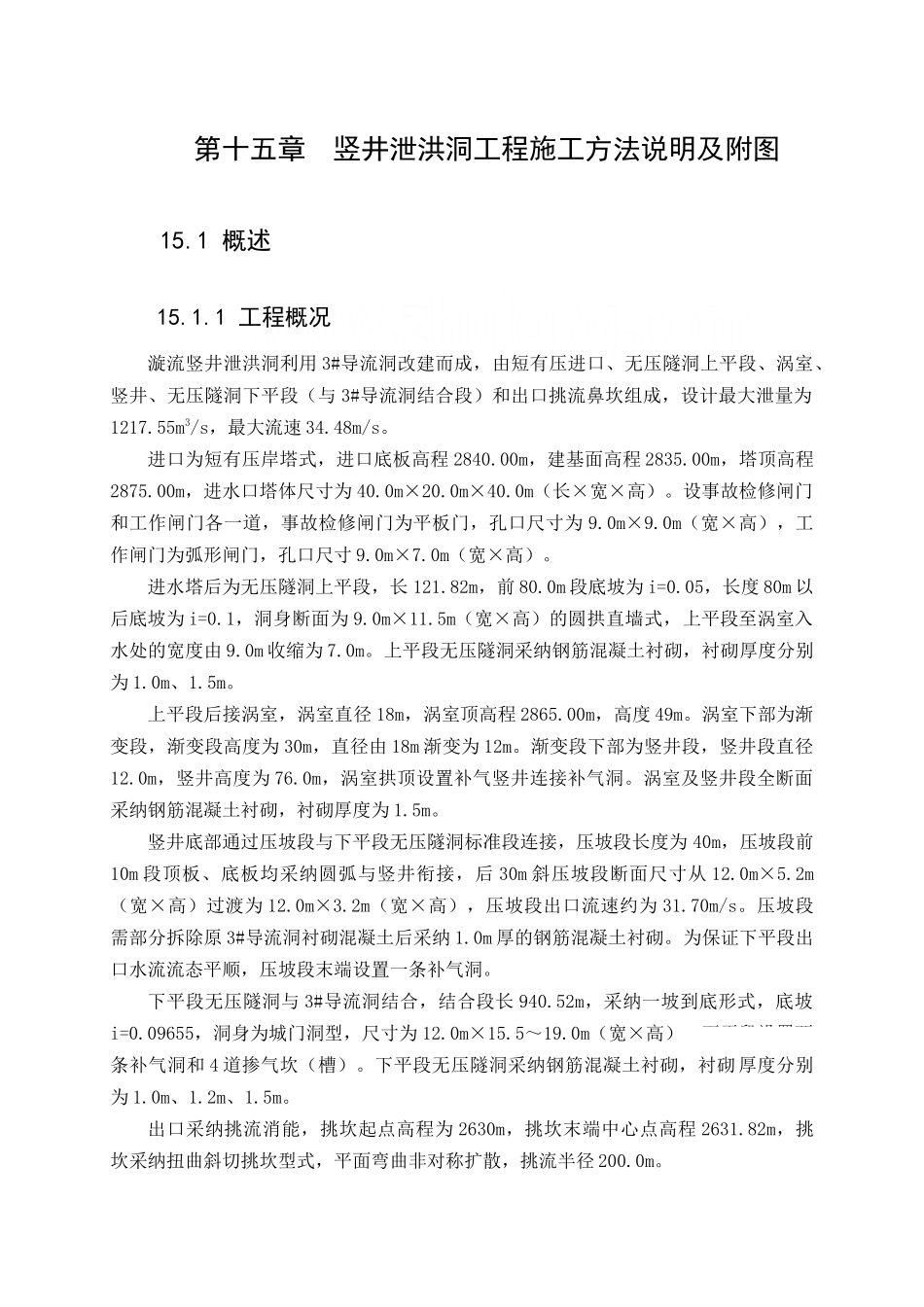

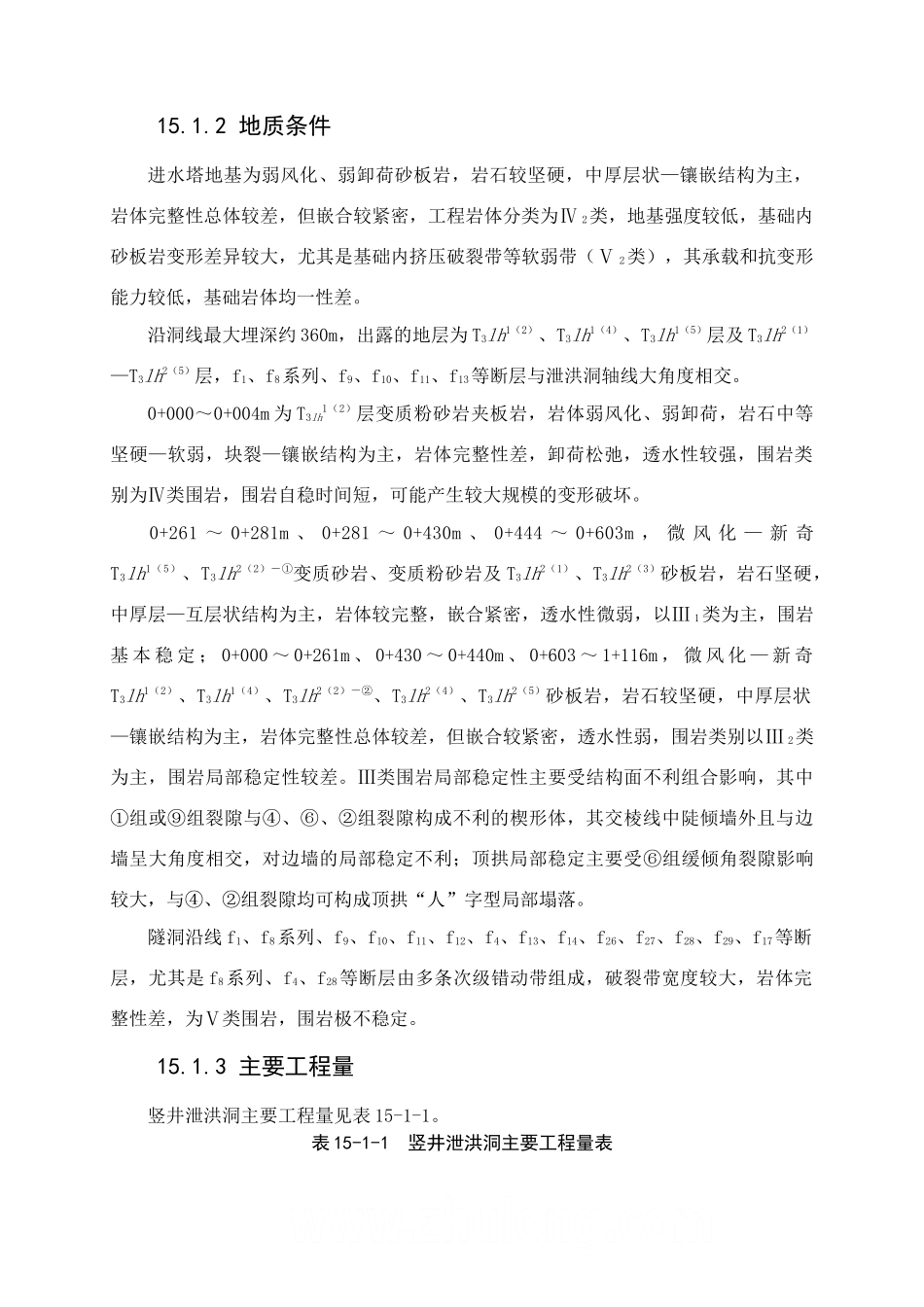

第十五章 竖井泄洪洞工程施工方法说明及附图15.1 概述15.1.1 工程概况漩流竖井泄洪洞利用 3#导流洞改建而成，由短有压进口、无压隧洞上平段、涡室、竖井、无压隧洞下平段（与 3#导流洞结合段）和出口挑流鼻坎组成，设计最大泄量为1217.55m3/s，最大流速 34.48m/s。进口为短有压岸塔式，进口底板高程 2840.00m，建基面高程 2835.00m，塔顶高程2875.00m，进水口塔体尺寸为 40.0m×20.0m×40.0m（长×宽×高）。设事故检修闸门和工作闸门各一道，事故检修闸门为平板门，孔口尺寸为 9.0m×9.0m（宽×高），工作闸门为弧形闸门，孔口尺寸 9.0m×7.0m（宽×高）。进水塔后为无压隧洞上平段，长 121.82m，前 80.0m 段底坡为 i=0.05，长度 80m 以后底坡为 i=0.1，洞身断面为 9.0m×11.5m（宽×高）的圆拱直墙式，上平段至涡室入水处的宽度由 9.0m 收缩为 7.0m。上平段无压隧洞采纳钢筋混凝土衬砌，衬砌厚度分别为 1.0m、1.5m。上平段后接涡室，涡室直径 18m，涡室顶高程 2865.00m，高度 49m。涡室下部为渐变段，渐变段高度为 30m，直径由 18m 渐变为 12m。渐变段下部为竖井段，竖井段直径12.0m，竖井高度为 76.0m，涡室拱顶设置补气竖井连接补气洞。涡室及竖井段全断面采纳钢筋混凝土衬砌，衬砌厚度为 1.5m。竖井底部通过压坡段与下平段无压隧洞标准段连接，压坡段长度为 40m，压坡段前10m 段顶板、底板均采纳圆弧与竖井衔接，后 30m 斜压坡段断面尺寸从 12.0m×5.2m（宽×高）过渡为 12.0m×3.2m（宽×高），压坡段出口流速约为 31.70m/s。压坡段需部分拆除原 3#导流洞衬砌混凝土后采纳 1.0m 厚的钢筋混凝土衬砌。为保证下平段出口水流流态平顺，压坡段末端设置一条补气洞。下平段无压隧洞与 3#导流洞结合，结合段长 940.52m，采纳一坡到底形式，底坡i=0.09655，洞身为城门洞型，尺寸为 12.0m×15.5～19.0m（宽×高），下平段设置两条补气洞和 4 道掺气坎（槽）。下平段无压隧洞采纳钢筋混凝土衬砌，衬砌 厚度分别为 1.0m、1.2m、1.5m。出口采纳挑流消能，挑坎起点高程为 2630m，挑坎末端中心点高程 2631.82m，挑坎采纳扭曲斜切挑坎型式，平面弯曲非对称扩散，挑流半径 200.0m。15.1.2 地质条件进水塔地基为弱风化、弱卸荷砂板岩，岩石较坚硬，中厚层状—镶嵌结构为主，岩体完整性总体较差，但嵌合较紧密，工程岩体分类为Ⅳ 2类，地基强度较低，基础内砂板岩变形差异较大，尤其是基础内挤压破裂带...
