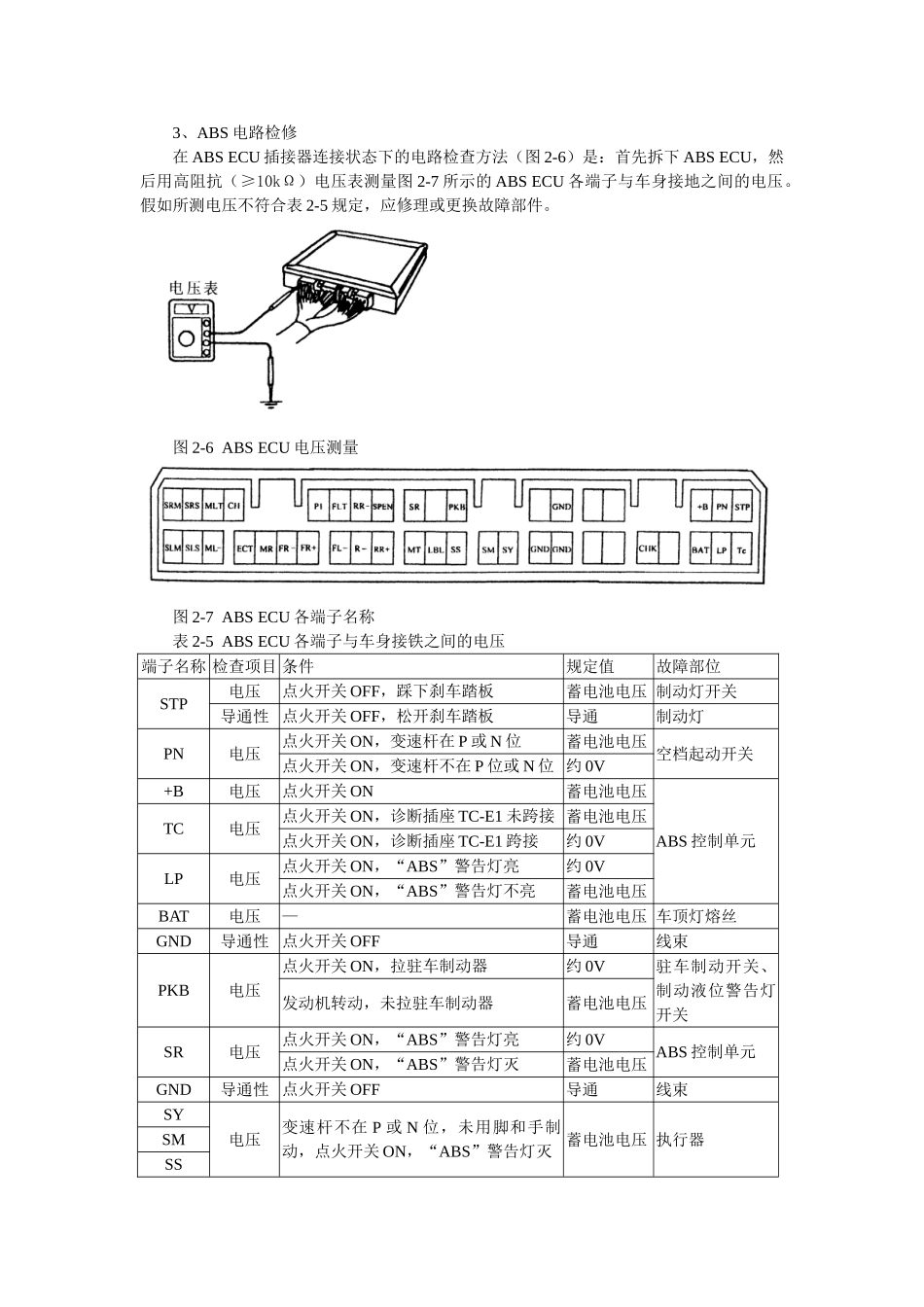

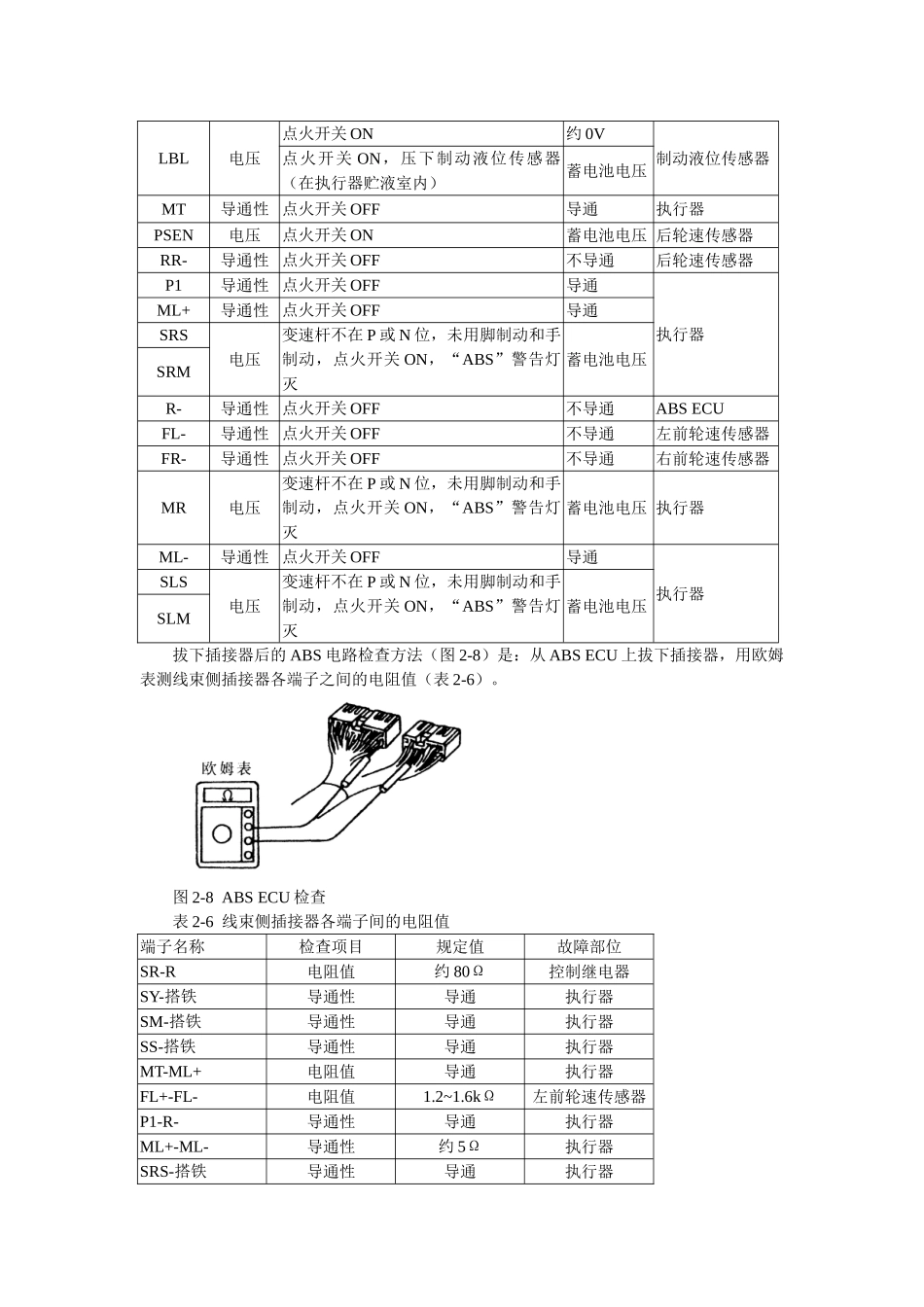

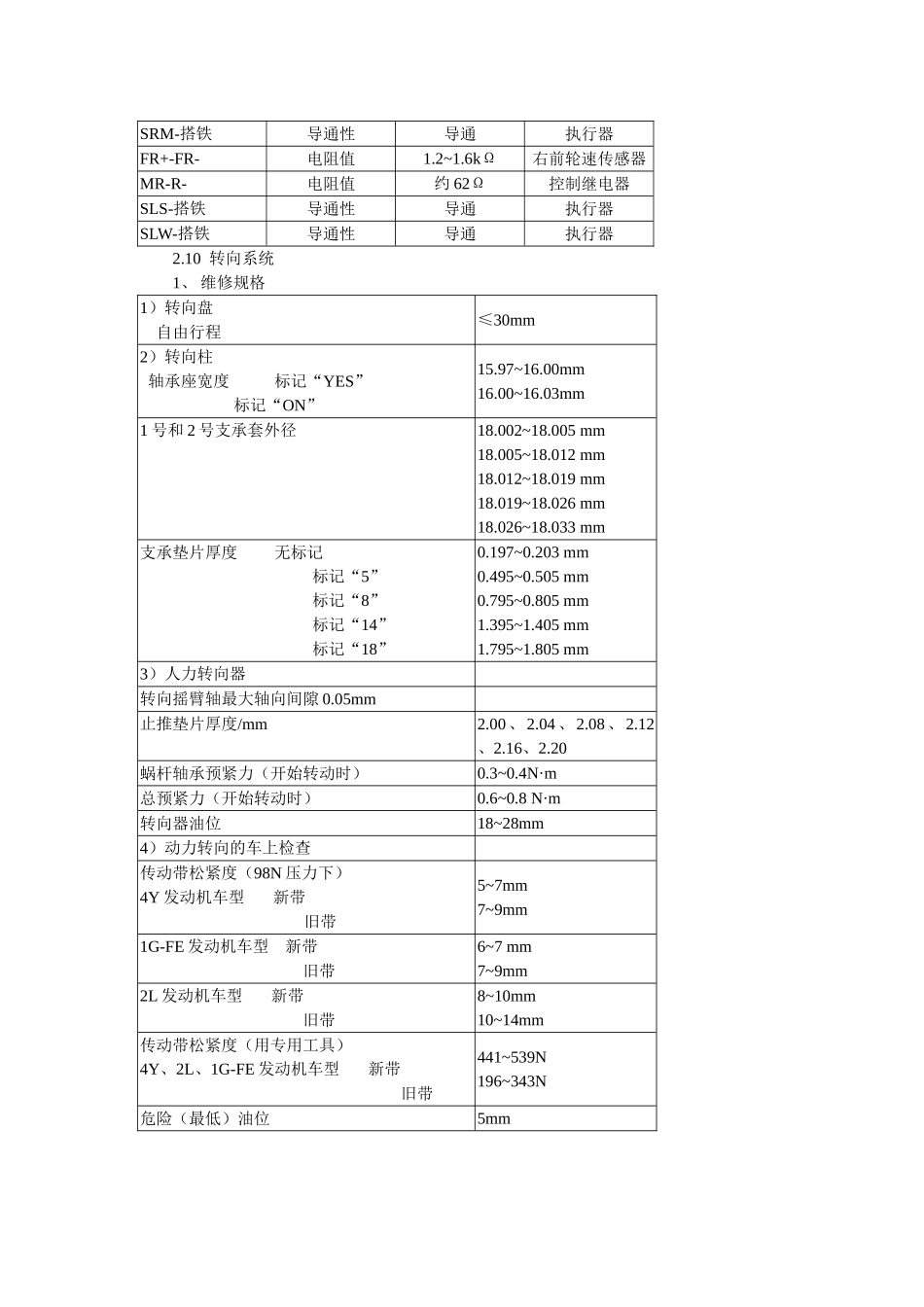

3、ABS 电路检修在 ABS ECU 插接器连接状态下的电路检查方法（图 2-6）是：首先拆下 ABS ECU，然后用高阻抗（≥10kΩ）电压表测量图 2-7 所示的 ABS ECU 各端子与车身接地之间的电压。假如所测电压不符合表 2-5 规定，应修理或更换故障部件。图 2-6 ABS ECU 电压测量图 2-7 ABS ECU 各端子名称表 2-5 ABS ECU 各端子与车身接铁之间的电压端子名称 检查项目 条件规定值故障部位STP电压点火开关 OFF，踩下刹车踏板蓄电池电压 制动灯开关导通性 点火开关 OFF，松开刹车踏板导通制动灯PN电压点火开关 ON，变速杆在 P 或 N 位蓄电池电压 空档起动开关点火开关 ON，变速杆不在 P 位或 N 位 约 0V+B电压点火开关 ON蓄电池电压ABS 控制单元TC电压点火开关 ON，诊断插座 TC-E1 未跨接 蓄电池电压点火开关 ON，诊断插座 TC-E1 跨接约 0VLP电压点火开关 ON，“ABS”警告灯亮约 0V点火开关 ON，“ABS”警告灯不亮蓄电池电压BAT电压—蓄电池电压 车顶灯熔丝GND导通性 点火开关 OFF导通线束PKB电压点火开关 ON，拉驻车制动器约 0V驻车制动开关、制动液位警告灯开关发动机转动，未拉驻车制动器蓄电池电压SR电压点火开关 ON，“ABS”警告灯亮约 0VABS 控制单元点火开关 ON，“ABS”警告灯灭蓄电池电压GND导通性 点火开关 OFF导通线束SY电压变速杆不在 P 或 N 位，未用脚和手制动，点火开关 ON，“ABS”警告灯灭蓄电池电压 执行器SMSSLBL电压点火开关 ON约 0V制动液位传感器点火开关 ON，压下制动液位传感器（在执行器贮液室内）蓄电池电压MT导通性 点火开关 OFF导通执行器PSEN电压点火开关 ON蓄电池电压 后轮速传感器RR-导通性 点火开关 OFF不导通后轮速传感器P1导通性 点火开关 OFF导通执行器ML+导通性 点火开关 OFF导通SRS电压变速杆不在 P 或 N 位，未用脚制动和手制动，点火开关 ON，“ABS”警告灯灭蓄电池电压SRMR-导通性 点火开关 OFF不导通ABS ECUFL-导通性 点火开关 OFF不导通左前轮速传感器FR-导通性 点火开关 OFF不导通右前轮速传感器MR电压变速杆不在 P 或 N 位，未用脚制动和手制动，点火开关 ON，“ABS”警告灯灭蓄电池电压 执行器ML-导通性 点火开关 OFF导通执行器SLS电压变速杆不在 P 或 N 位，未用脚制动和手制动，点火开关 ON，“ABS”警告灯灭蓄电池电压SLM拔下插接器后的 ABS 电路检查方法（图 2-8）是：从 ABS ECU ...
