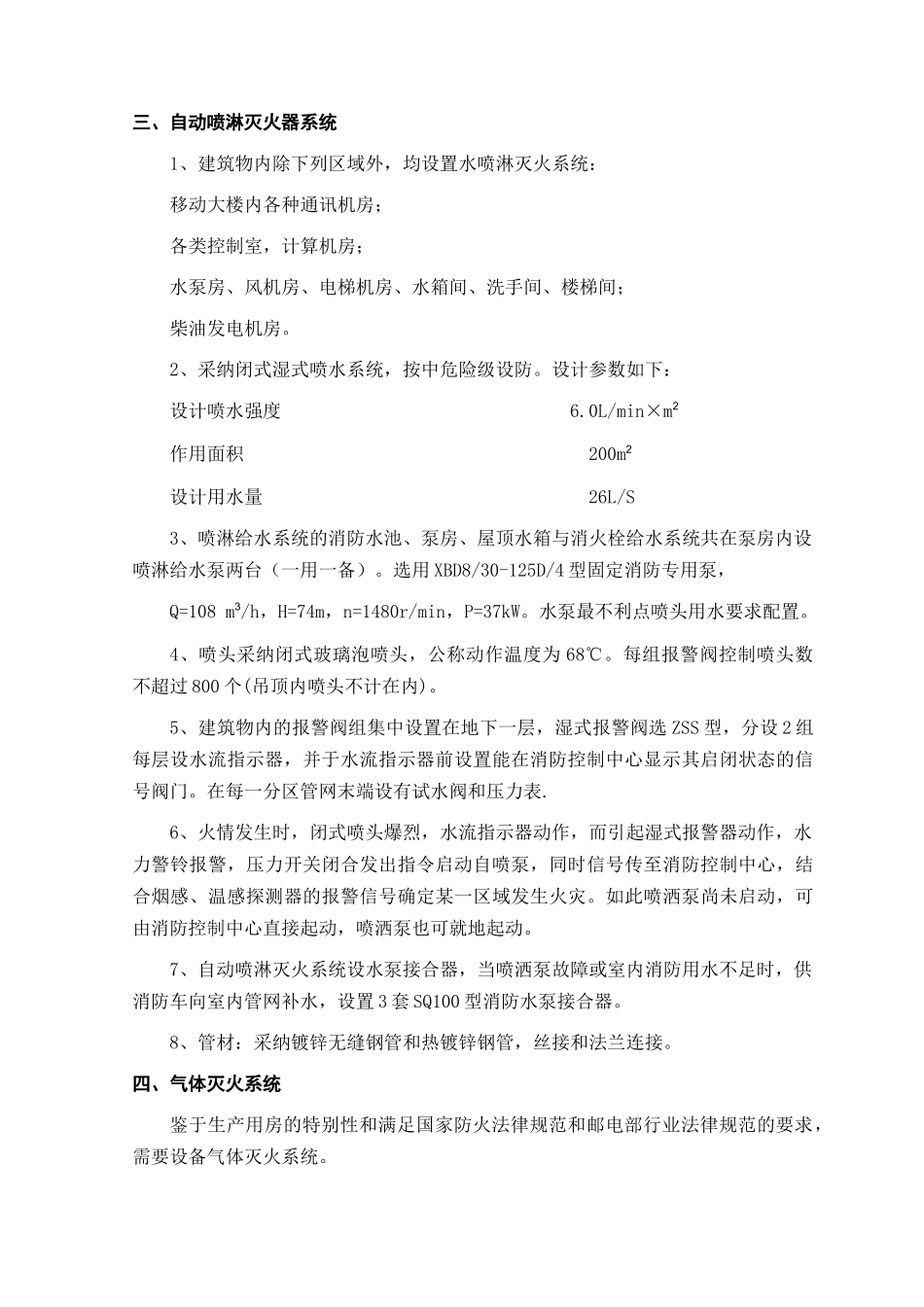

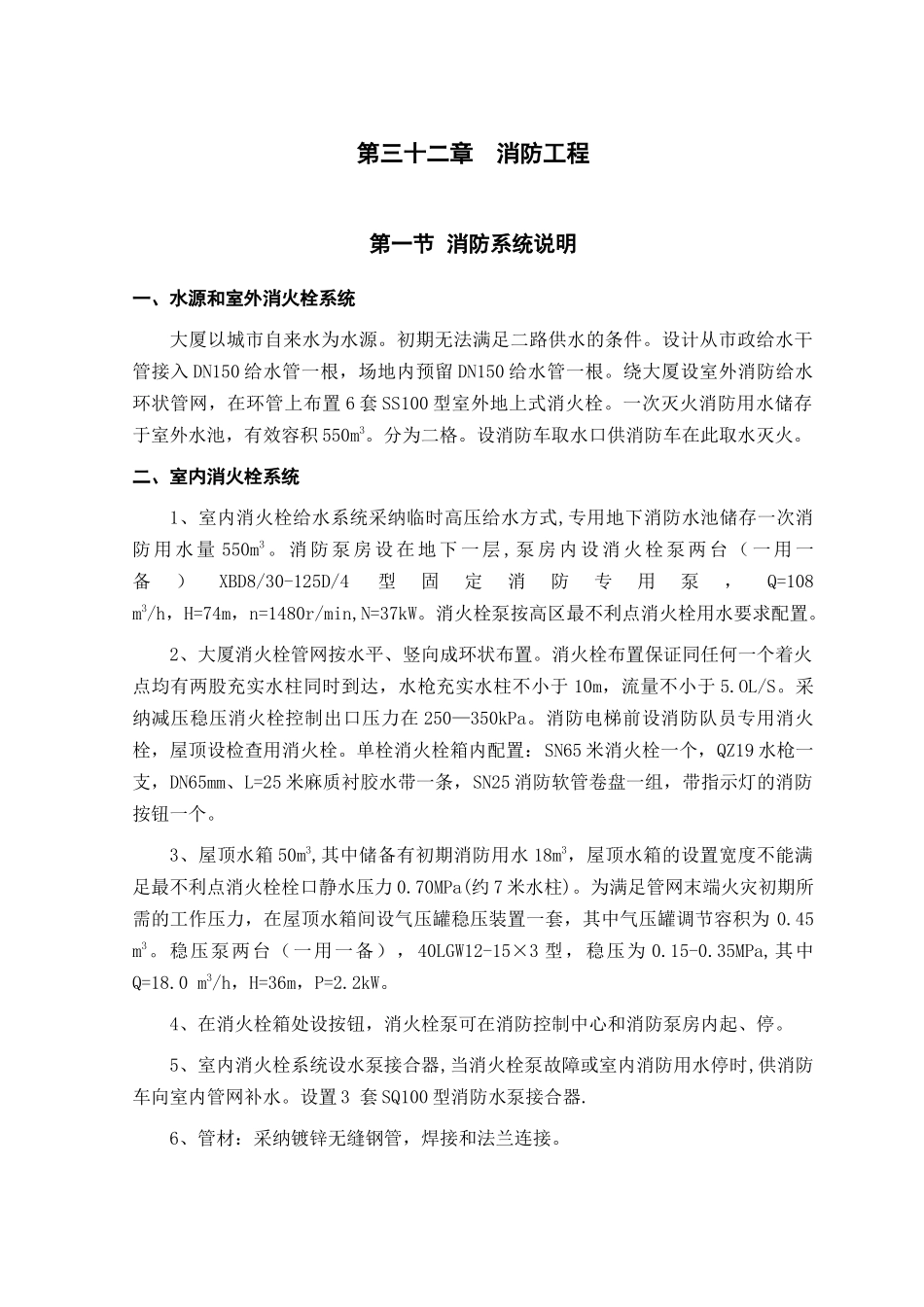

第三十二章 消防工程第一节 消防系统说明一、水源和室外消火栓系统大厦以城市自来水为水源。初期无法满足二路供水的条件。设计从市政给水干管接入 DN150 给水管一根，场地内预留 DN150 给水管一根。绕大厦设室外消防给水环状管网，在环管上布置 6 套 SS100 型室外地上式消火栓。一次灭火消防用水储存于室外水池，有效容积 550m3。分为二格。设消防车取水口供消防车在此取水灭火。二、室内消火栓系统1、室内消火栓给水系统采纳临时高压给水方式,专用地下消防水池储存一次消防 用 水 量 550m3 。 消 防 泵 房 设 在 地 下 一 层 , 泵 房 内 设 消 火 栓 泵 两 台 （ 一 用 一备）XBD8/30-125D/4型固定消防专用泵，Q=108 m3/h，H=74m，n=1480r/min,N=37kW。消火栓泵按高区最不利点消火栓用水要求配置。2、大厦消火栓管网按水平、竖向成环状布置。消火栓布置保证同任何一个着火点均有两股充实水柱同时到达，水枪充实水柱不小于 10m，流量不小于 5.OL/S。采纳减压稳压消火栓控制出口压力在 250—350kPa。消防电梯前设消防队员专用消火栓，屋顶设检查用消火栓。单栓消火栓箱内配置：SN65 米消火栓一个，QZ19 水枪一支，DN65mm、L=25 米麻质衬胶水带一条，SN25 消防软管卷盘一组，带指示灯的消防按钮一个。3、屋顶水箱 50m3,其中储备有初期消防用水 18m3，屋顶水箱的设置宽度不能满足最不利点消火栓栓口静水压力 0.70MPa(约 7 米水柱)。为满足管网末端火灾初期所需的工作压力，在屋顶水箱间设气压罐稳压装置一套，其中气压罐调节容积为 0.45 m3。稳压泵两台（一用一备），40LGW12-15×3 型，稳压为 0.15-0.35MPa,其中Q=18.0 m3/h，H=36m，P=2.2kW。4、在消火栓箱处设按钮，消火栓泵可在消防控制中心和消防泵房内起、停。5、室内消火栓系统设水泵接合器,当消火栓泵故障或室内消防用水停时,供消防车向室内管网补水。设置 3 套 SQ100 型消防水泵接合器.6、管材：采纳镀锌无缝钢管，焊接和法兰连接。三、自动喷淋灭火器系统1、建筑物内除下列区域外，均设置水喷淋灭火系统：移动大楼内各种通讯机房；各类控制室，计算机房；水泵房、风机房、电梯机房、水箱间、洗手间、楼梯间；柴油发电机房。2、采纳闭式湿式喷水系统，按中危险级设防。设计参数如下：设计喷水强度 6.0L/min×m2作用面积 200m2设计用水量 26L/S3、喷淋给水系统的消防水池、泵房、屋顶水箱与消火栓给水系统共在泵房内设喷淋...
