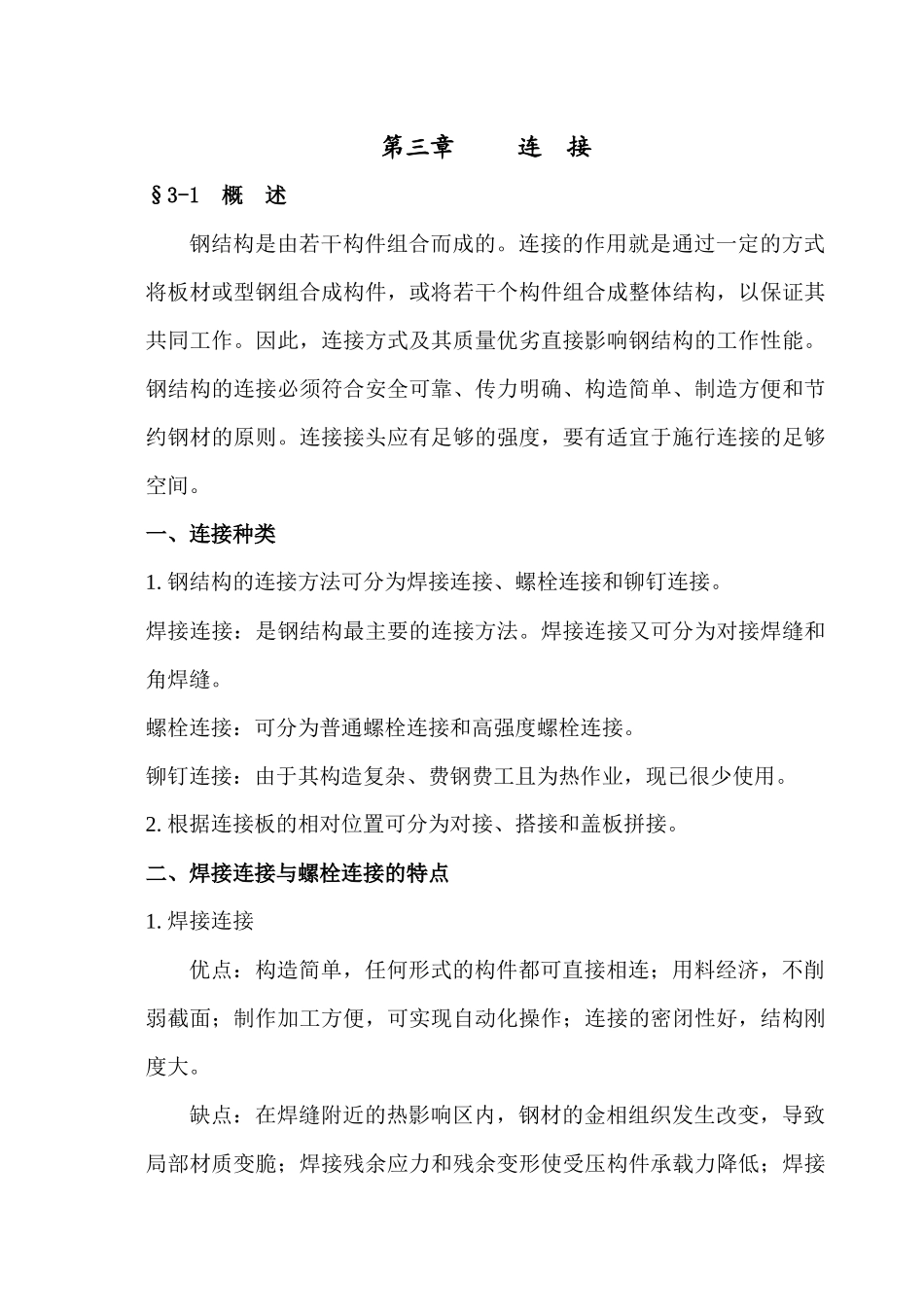

第三章 连 接§3-1 概 述钢结构是由若干构件组合而成的。连接的作用就是通过一定的方式将板材或型钢组合成构件，或将若干个构件组合成整体结构，以保证其共同工作。因此，连接方式及其质量优劣直接影响钢结构的工作性能。钢结构的连接必须符合安全可靠、传力明确、构造简单、制造方便和节约钢材的原则。连接接头应有足够的强度，要有适宜于施行连接的足够空间。一、连接种类1. 钢结构的连接方法可分为焊接连接、螺栓连接和铆钉连接。焊接连接：是钢结构最主要的连接方法。焊接连接又可分为对接焊缝和角焊缝。螺栓连接：可分为普通螺栓连接和高强度螺栓连接。铆钉连接：由于其构造复杂、费钢费工且为热作业，现已很少使用。2. 根据连接板的相对位置可分为对接、搭接和盖板拼接。二、焊接连接与螺栓连接的特点1. 焊接连接 优点：构造简单，任何形式的构件都可直接相连；用料经济，不削弱截面；制作加工方便，可实现自动化操作；连接的密闭性好，结构刚度大。缺点：在焊缝附近的热影响区内，钢材的金相组织发生改变，导致局部材质变脆；焊接残余应力和残余变形使受压构件承载力降低；焊接结构对裂纹很敏感，局部裂纹一旦萌生，就很容易扩展到整个构件截面，低温冷脆问题突出。2. 螺栓连接（1）普通螺栓连接 普通螺栓分为 A、B、C 三级。A 级与 B 级为精制螺栓，螺栓表面光滑，尺寸准确，do 比d 大0.3~0.5㎜，对成孔质量要求高。由于精度较高，因而受剪性能较 C 级螺栓好。但由于制作和安装复杂，价格较高，已很少使用。C 级为粗制螺栓，由未经加工的圆钢压制而成，表面粗糙，do 比d 大 1.5～3㎜。由于栓杆与栓孔间的间隙较大，受剪力作用时，变形较大，工作性能差。但安装方便，且能有效地传递拉力，故一般可用于沿螺栓杆受拉的连接中，以及次要结构的抗剪连接或安装时的临时固定。（2）高强度螺栓连接高强度螺栓连接分为摩擦型连接和承压型连接。摩擦型连接的剪切变形小，弹性性能好，施工较简单，可拆卸，耐疲劳，特别适用于承受动力荷载的结构。承压型高强度螺栓的承载力高于摩擦型，但剪切变形大，故不得用于承受动力荷载的结构中。三、焊接相关知识简介1. 焊接方法手工电弧焊、co2气体保护焊、单丝埋弧自动焊、双丝埋弧自动焊、熔嘴电渣焊、栓钉焊等。（1）手工电弧焊是最常用的一种焊接方法。通电后，在涂有药皮的焊条和焊件间产生电弧，所用焊条应与焊件钢材相适应（Q235 选用 E43型，Q345 选用 E50 型，Q390、Q4...
