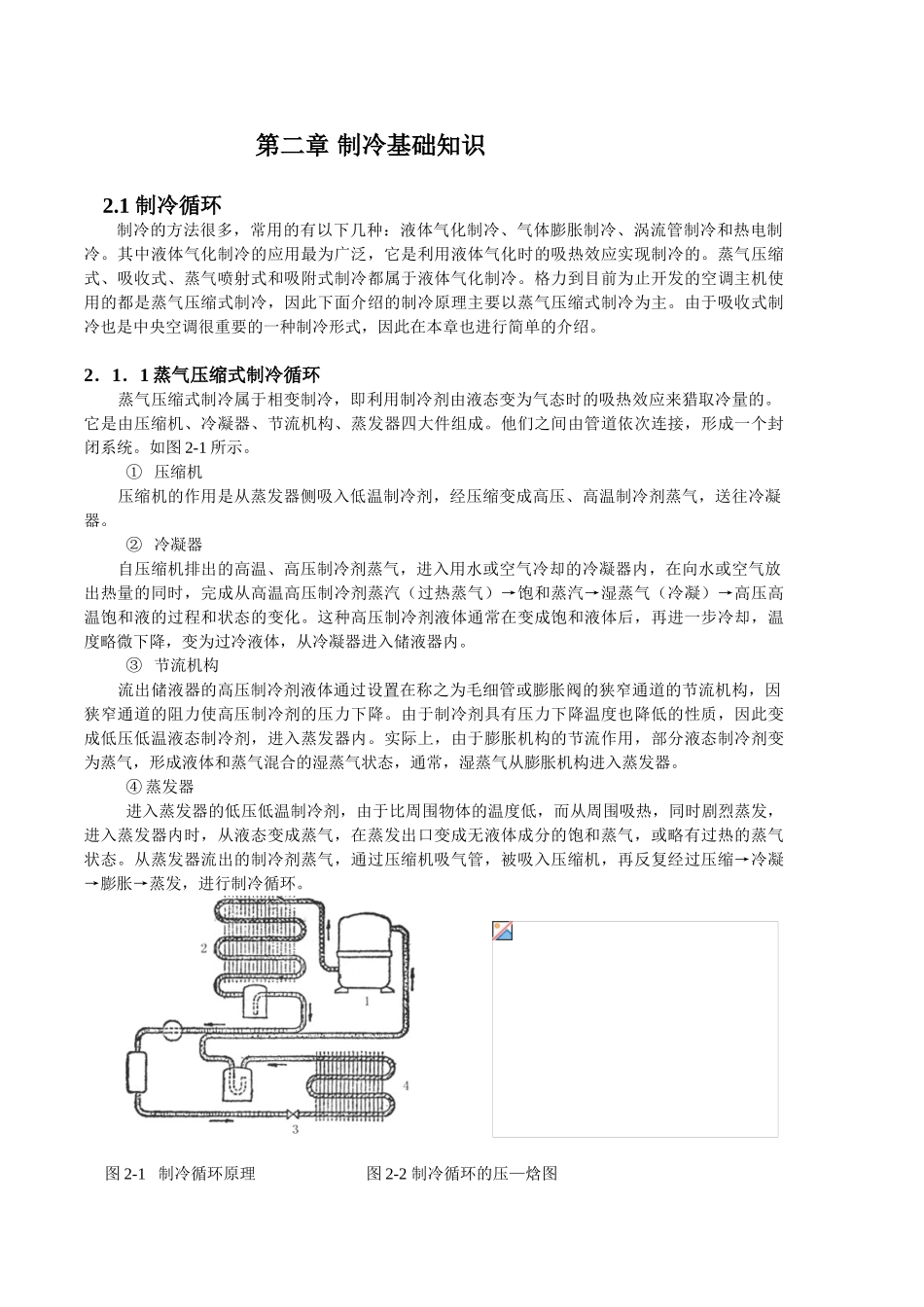

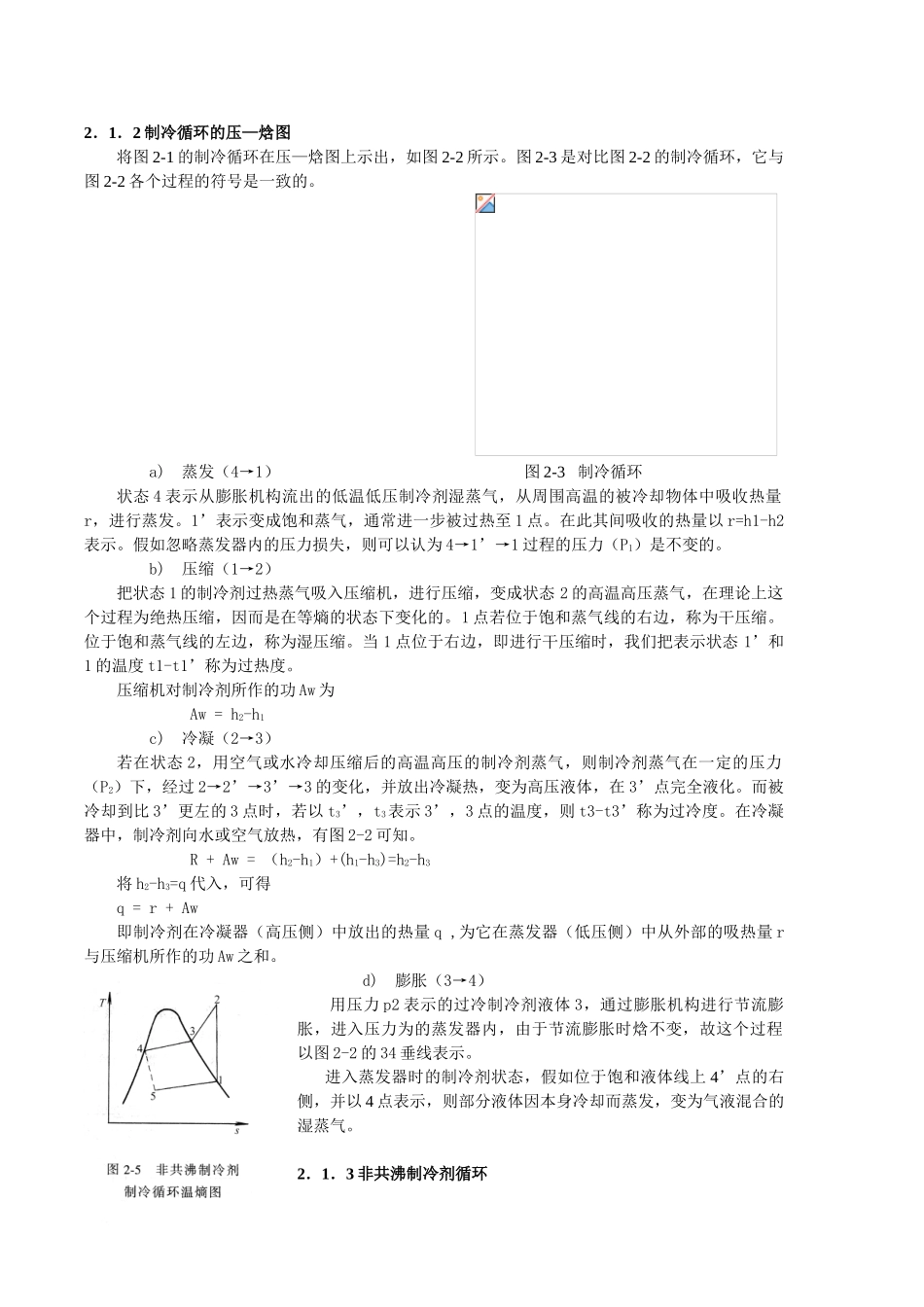

第二章 制冷基础知识 2.1 制冷循环制冷的方法很多，常用的有以下几种：液体气化制冷、气体膨胀制冷、涡流管制冷和热电制冷。其中液体气化制冷的应用最为广泛，它是利用液体气化时的吸热效应实现制冷的。蒸气压缩式、吸收式、蒸气喷射式和吸附式制冷都属于液体气化制冷。格力到目前为止开发的空调主机使用的都是蒸气压缩式制冷，因此下面介绍的制冷原理主要以蒸气压缩式制冷为主。由于吸收式制冷也是中央空调很重要的一种制冷形式，因此在本章也进行简单的介绍。2．1．1 蒸气压缩式制冷循环蒸气压缩式制冷属于相变制冷，即利用制冷剂由液态变为气态时的吸热效应来猎取冷量的。它是由压缩机、冷凝器、节流机构、蒸发器四大件组成。他们之间由管道依次连接，形成一个封闭系统。如图 2-1 所示。① 压缩机压缩机的作用是从蒸发器侧吸入低温制冷剂，经压缩变成高压、高温制冷剂蒸气，送往冷凝器。② 冷凝器自压缩机排出的高温、高压制冷剂蒸气，进入用水或空气冷却的冷凝器内，在向水或空气放出热量的同时，完成从高温高压制冷剂蒸汽（过热蒸气）→饱和蒸汽→湿蒸气（冷凝）→高压高温饱和液的过程和状态的变化。这种高压制冷剂液体通常在变成饱和液体后，再进一步冷却，温度略微下降，变为过冷液体，从冷凝器进入储液器内。③ 节流机构流出储液器的高压制冷剂液体通过设置在称之为毛细管或膨胀阀的狭窄通道的节流机构，因狭窄通道的阻力使高压制冷剂的压力下降。由于制冷剂具有压力下降温度也降低的性质，因此变成低压低温液态制冷剂，进入蒸发器内。实际上，由于膨胀机构的节流作用，部分液态制冷剂变为蒸气，形成液体和蒸气混合的湿蒸气状态，通常，湿蒸气从膨胀机构进入蒸发器。④ 蒸发器进入蒸发器的低压低温制冷剂，由于比周围物体的温度低，而从周围吸热，同时剧烈蒸发，进入蒸发器内时，从液态变成蒸气，在蒸发出口变成无液体成分的饱和蒸气，或略有过热的蒸气状态。从蒸发器流出的制冷剂蒸气，通过压缩机吸气管，被吸入压缩机，再反复经过压缩→冷凝→膨胀→蒸发，进行制冷循环。 图 2-1 制冷循环原理 图 2-2 制冷循环的压—焓图2．1．2 制冷循环的压—焓图将图 2-1 的制冷循环在压—焓图上示出，如图 2-2 所示。图 2-3 是对比图 2-2 的制冷循环，它与图 2-2 各个过程的符号是一致的。a)蒸发（4→1） 图 2-3 制冷循环状态 4 表示从膨胀机构流出的低温低压制冷剂湿蒸气，从周围高温的被冷却物体中吸收热量r，进...
