第二章-施工部署VIP专享

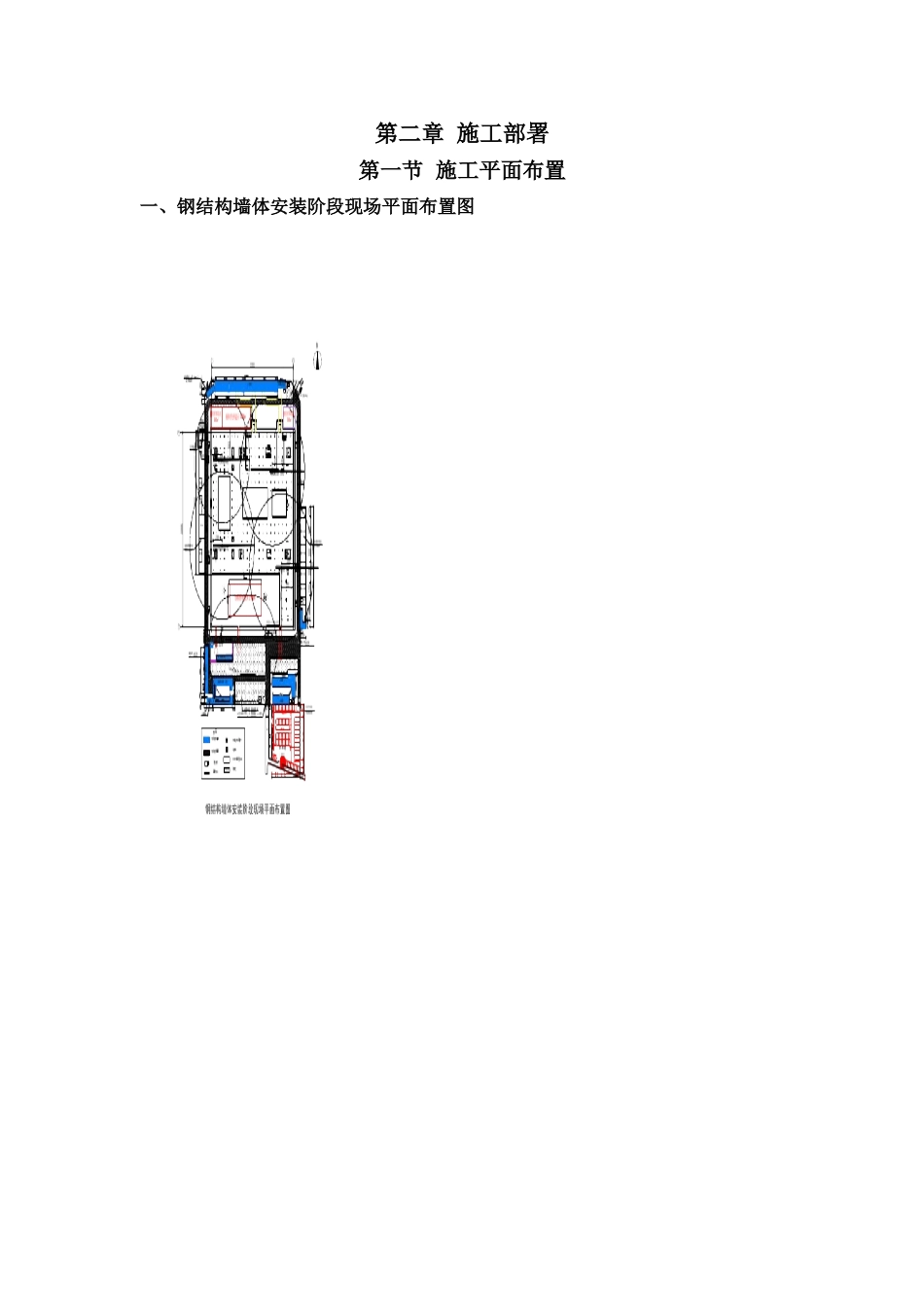

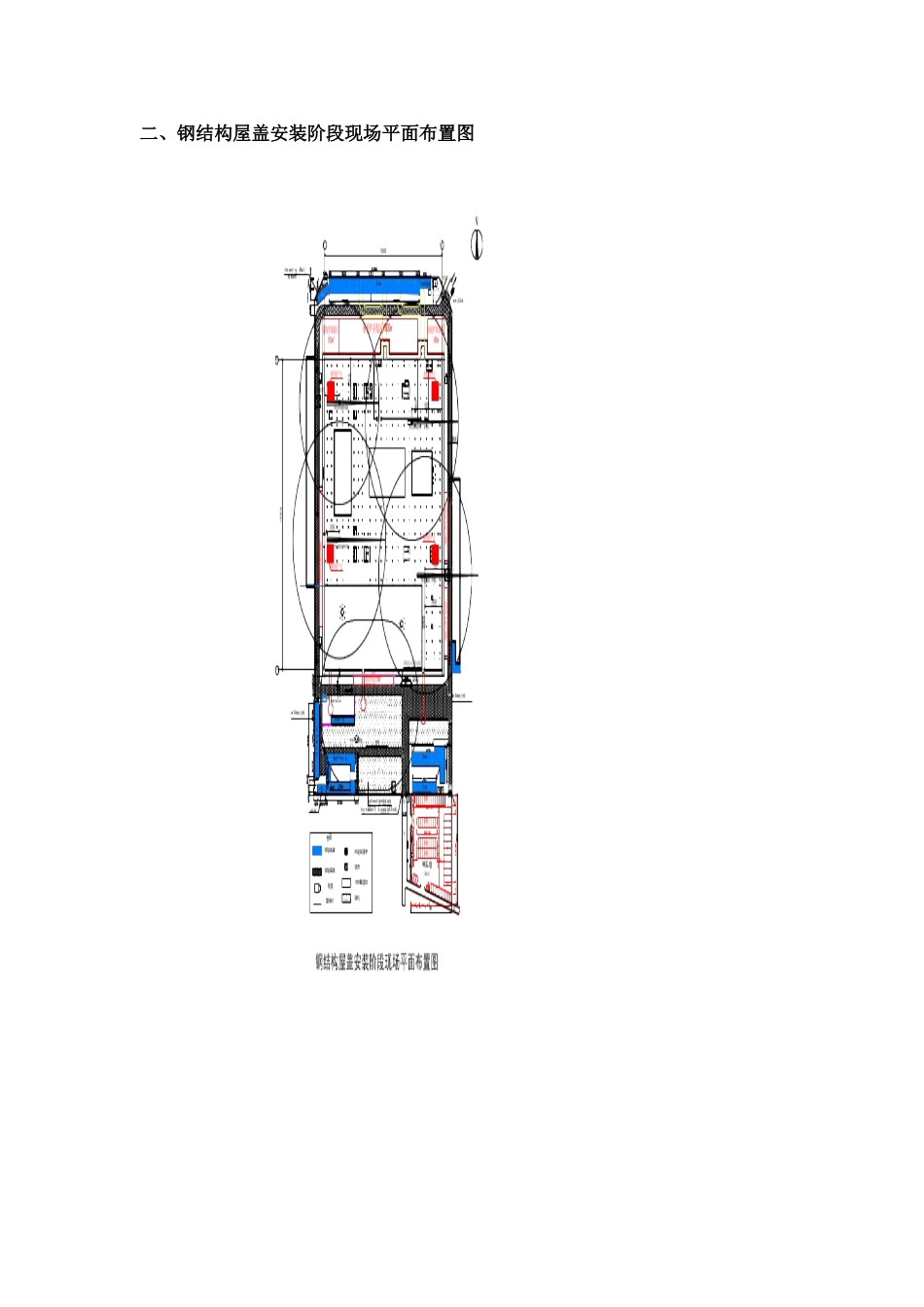

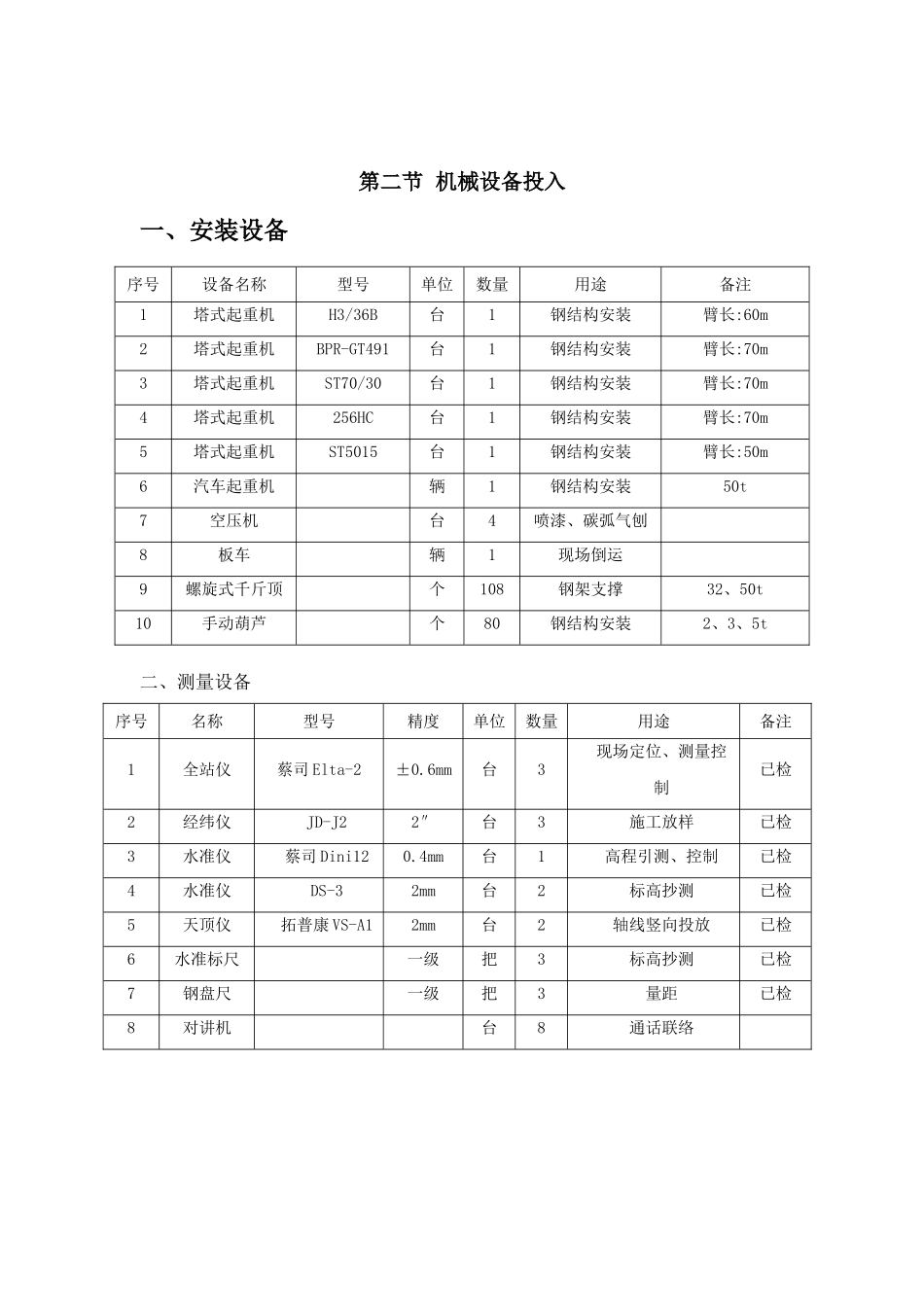

第二章 施工部署第一节 施工平面布置一、钢结构墙体安装阶段现场平面布置图二、钢结构屋盖安装阶段现场平面布置图第二节 机械设备投入一、安装设备序号设备名称型号单位数量用途备注1塔式起重机H3/36B台1钢结构安装臂长:60m2塔式起重机BPR-GT491台1钢结构安装臂长:70m3塔式起重机ST70/30台1钢结构安装臂长:70m4塔式起重机256HC台1钢结构安装臂长:70m5塔式起重机ST5015台1钢结构安装臂长:50m6汽车起重机辆1钢结构安装50t7空压机台4喷漆、碳弧气刨8板车辆1现场倒运9螺旋式千斤顶个108钢架支撑32、50t10手动葫芦个80钢结构安装2、3、5t二、测量设备序号名称型号精度单位数量用途备注1全站仪蔡司 Elta-2±0.6mm台3现场定位、测量控制已检2经纬仪JD-J22″台3施工放样已检3水准仪蔡司 Dini120.4mm台1高程引测、控制已检4水准仪DS-32mm台2标高抄测已检5天顶仪拓普康 VS-A12mm台2轴线竖向投放已检6水准标尺一级把3标高抄测已检7钢盘尺一级把3量距已检8对讲机台8通话联络三、焊接设备序号名称型号功率 单位数量用途1硅整流焊机ZXG-50018KW台60钢结构焊接2CO2气保焊机YD-500KR36KW台20钢结构焊接3高温烘箱10KW个2焊条烘干4碳弧气刨40KW台4焊缝返修5磨光机台20焊缝打磨四、无损检测设备序号名称型号单位数量产地1超声波探伤仪USN50台2德国2超声波探伤仪CTS-22台2国产五、加工设备详见第五章工厂加工制作方法与技术措施。六、塔吊性能介绍1、1#塔 H3/36B，起重臂长 60m，臂端起重量为 3.6t。⑴ 起重性能表半径(m)21.7m 内24262830323436394042444648505254565860吊重(t)1210.7 9.7 8.9 8.2 7.6 7.1 6.8665.7 5.3 5.05 4.8 4.55 4.35 4.15 3.95 3.75 3.6⑵ 塔身截面 2m×2m（固定脚）⑶ 电网参数： 电源：380V±5%，50HZ 电容量：90KVA ⑷ 自由高度:51.7m2、2#塔 B.P.R-GT491，起重臂长 70m，臂端起重量为 5.9t。⑴ 起重性能表幅度(m)37.2m 内45505560656770吊重(t)129.78.67.66.96.26.05.9⑵ 塔身截面 2.5m×2.5m（固定脚）⑶ 电网参数： 电源：380V±5%，50HZ 电容量：160KVA⑷ 自由高度:78.8m3、3#型号为 ST70/30，起重臂长 70m，臂端起重量为 2.25t。⑴ 起重性能表幅度(m)最大吊重及范围25303540455055 60 6570吊重(t)129.77.76.65.25 4.43.83.3 2.8 2.5 2.25⑵ 塔身截面：2m×2m⑶ 电网参数：电源：380v，50HZ 电容量：90KVA⑷ 自由高度：45.7m4、4#塔 256HC，起重臂长 70m，臂端起重量为 2...
