第十二章金属结构设备安装技术措施

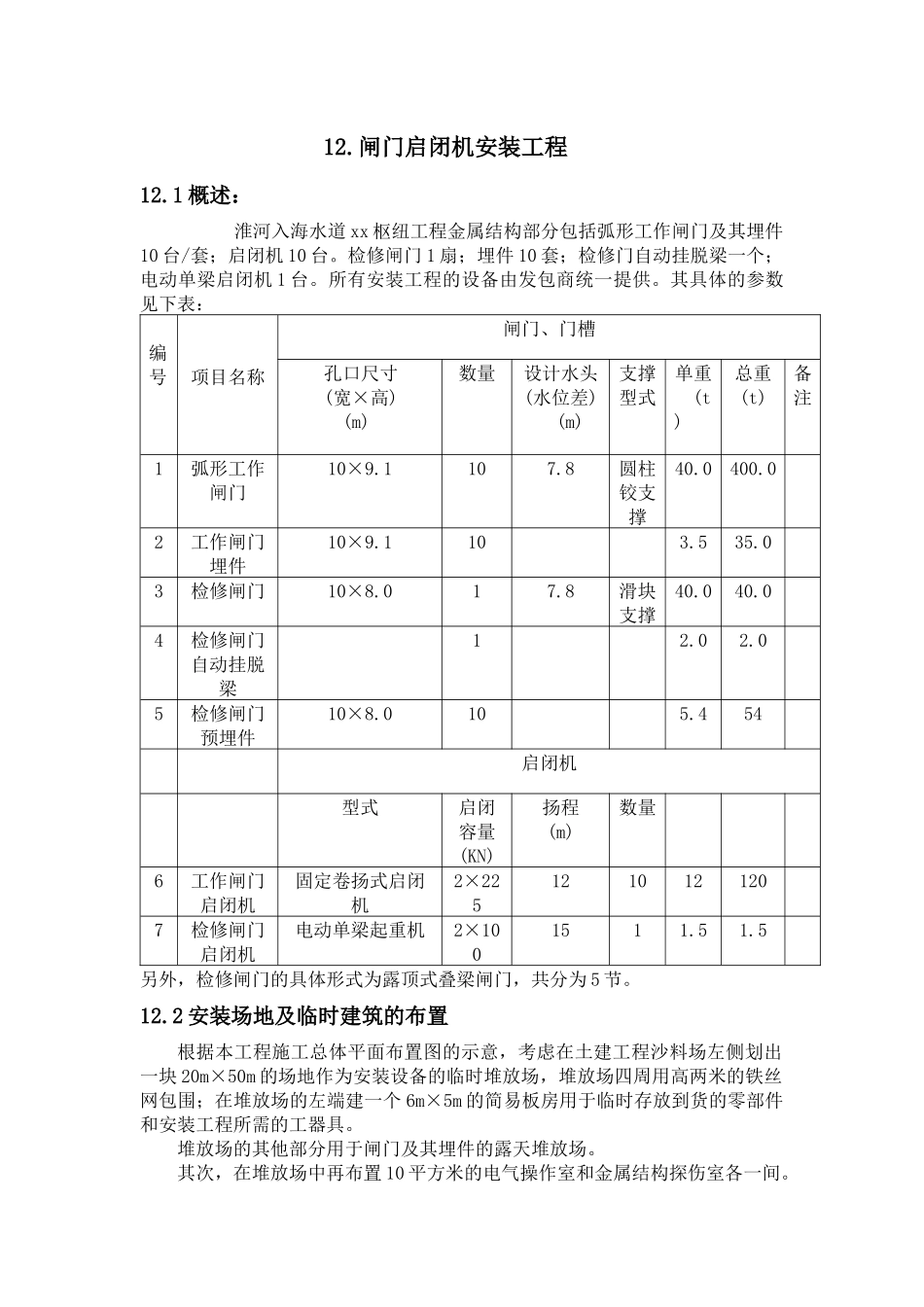

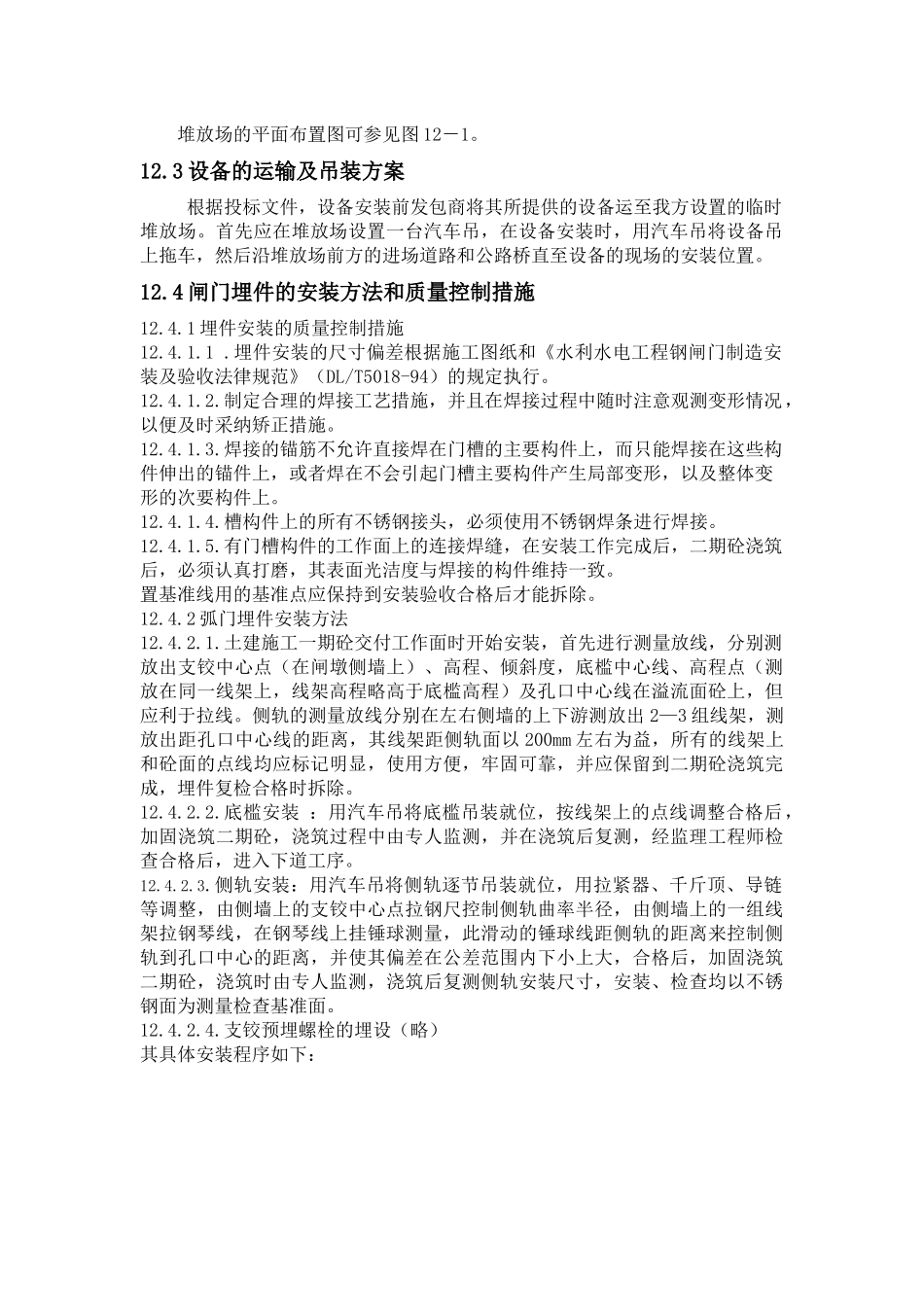

12.闸门启闭机安装工程12.1 概述： 淮河入海水道 xx 枢纽工程金属结构部分包括弧形工作闸门及其埋件10 台/套；启闭机 10 台。检修闸门 1 扇；埋件 10 套；检修门自动挂脱梁一个；电动单梁启闭机 1 台。所有安装工程的设备由发包商统一提供。其具体的参数见下表：编号 项目名称闸门、门槽孔口尺寸(宽×高)(m)数量设计水头(水位差)(m)支撑型式单重(t)总重(t)备注1弧形工作闸门10×9.1107.8圆柱铰支撑40.0400.02工作闸门埋件10×9.1103.535.03检修闸门10×8.017.8滑块支撑40.040.04检修闸门自动挂脱梁12.02.05检修闸门预埋件10×8.0105.454启闭机型式启闭容量(KN)扬程(m)数量6工作闸门启闭机固定卷扬式启闭机2×2251210121207检修闸门启闭机电动单梁起重机2×1001511.51.5另外，检修闸门的具体形式为露顶式叠梁闸门，共分为 5 节。12.2 安装场地及临时建筑的布置根据本工程施工总体平面布置图的示意，考虑在土建工程沙料场左侧划出一块 20m×50m 的场地作为安装设备的临时堆放场，堆放场四周用高两米的铁丝网包围；在堆放场的左端建一个 6m×5m 的简易板房用于临时存放到货的零部件和安装工程所需的工器具。堆放场的其他部分用于闸门及其埋件的露天堆放场。其次，在堆放场中再布置 10 平方米的电气操作室和金属结构探伤室各一间。堆放场的平面布置图可参见图 12－1。12.3 设备的运输及吊装方案根据投标文件，设备安装前发包商将其所提供的设备运至我方设置的临时堆放场。首先应在堆放场设置一台汽车吊，在设备安装时，用汽车吊将设备吊上拖车，然后沿堆放场前方的进场道路和公路桥直至设备的现场的安装位置。12.4 闸门埋件的安装方法和质量控制措施12.4.1 埋件安装的质量控制措施12.4.1.1 .埋件安装的尺寸偏差根据施工图纸和《水利水电工程钢闸门制造安装及验收法律规范》（DL/T5018-94）的规定执行。12.4.1.2.制定合理的焊接工艺措施，并且在焊接过程中随时注意观测变形情况，以便及时采纳矫正措施。12.4.1.3.焊接的锚筋不允许直接焊在门槽的主要构件上，而只能焊接在这些构件伸出的锚件上，或者焊在不会引起门槽主要构件产生局部变形，以及整体变形的次要构件上。12.4.1.4.槽构件上的所有不锈钢接头，必须使用不锈钢焊条进行焊接。12.4.1.5.有门槽构件的工作面上的连接焊缝，在安装工作完成后，二期砼浇筑后，必须认真打磨，其表面光洁度与焊接的构件维持一致。置基准线用的基准点应保持到安装验收合格后才能拆除。12.4...
