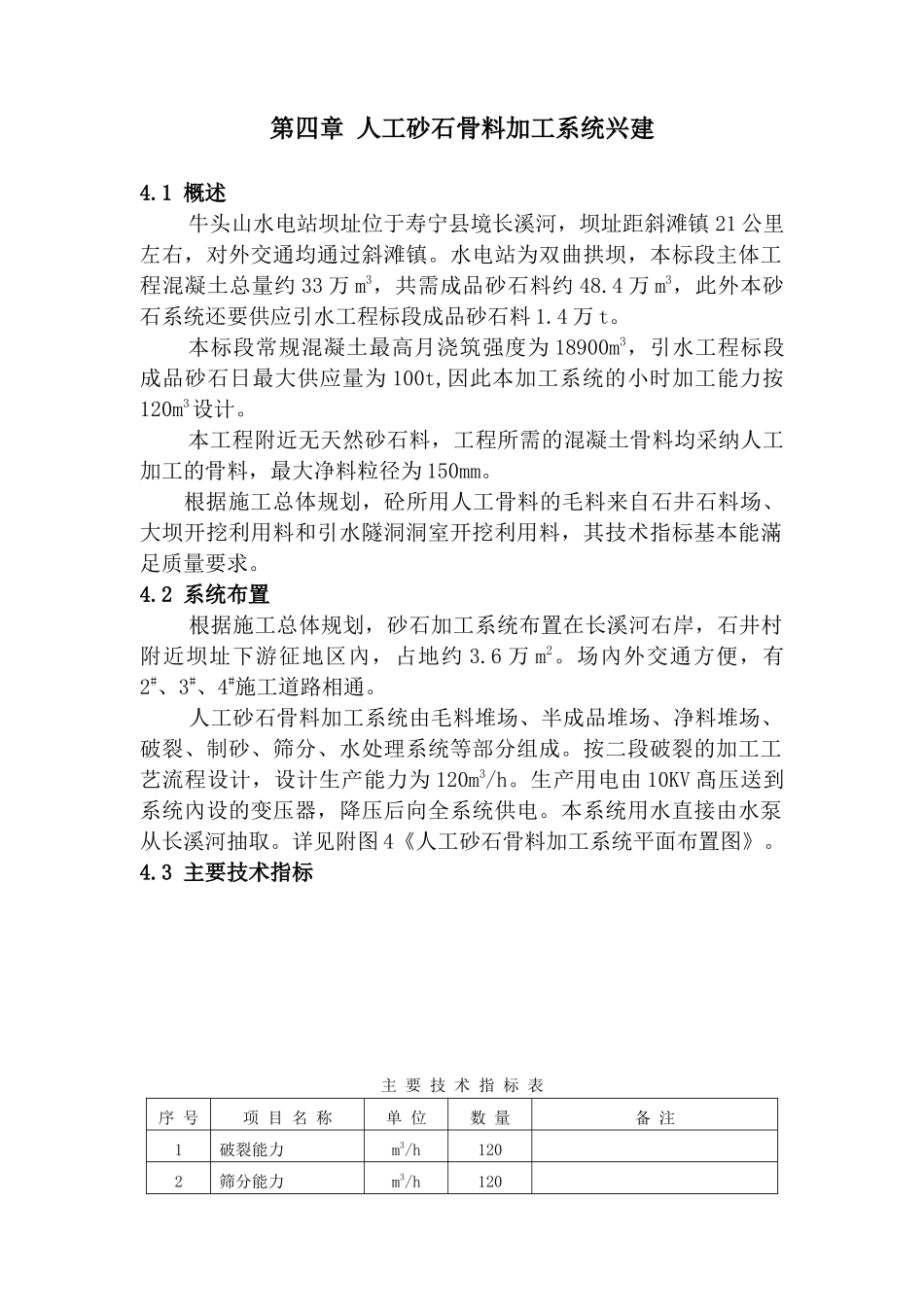

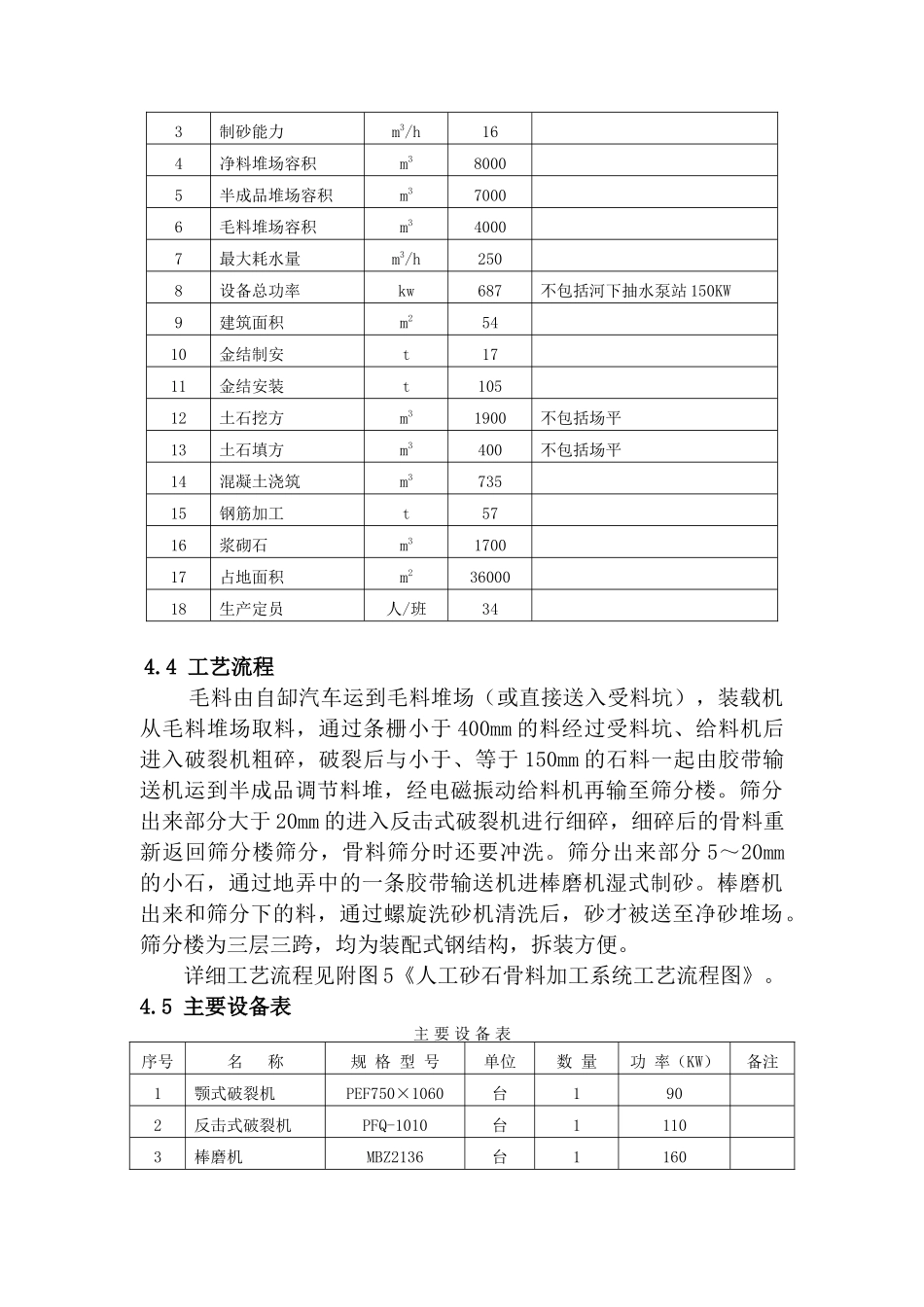

第四章 人工砂石骨料加工系统兴建4.1 概述牛头山水电站坝址位于寿宁县境长溪河，坝址距斜滩镇 21 公里左右，对外交通均通过斜滩镇。水电站为双曲拱坝，本标段主体工程混凝土总量约 33 万 m3，共需成品砂石料约 48.4 万 m3，此外本砂石系统还要供应引水工程标段成品砂石料 1.4 万 t。本标段常规混凝土最高月浇筑强度为 18900m3，引水工程标段成品砂石日最大供应量为 100t,因此本加工系统的小时加工能力按120m3设计。本工程附近无天然砂石料，工程所需的混凝土骨料均采纳人工加工的骨料，最大净料粒径为 150mm。根据施工总体规划，砼所用人工骨料的毛料来自石井石料场、大坝开挖利用料和引水隧洞洞室开挖利用料，其技术指标基本能滿足质量要求。4.2 系统布置根据施工总体规划，砂石加工系统布置在长溪河右岸，石井村附近坝址下游征地区內，占地约 3.6 万 m2。场內外交通方便，有2#、3#、4#施工道路相通。人工砂石骨料加工系统由毛料堆场、半成品堆场、净料堆场、破裂、制砂、筛分、水处理系统等部分组成。按二段破裂的加工工艺流程设计，设计生产能力为 120m3/h。生产用电由 10KV 髙压送到系统內设的变压器，降压后向全系统供电。本系统用水直接由水泵从长溪河抽取。详见附图 4《人工砂石骨料加工系统平面布置图》。4.3 主要技术指标主 要 技 术 指 标 表序 号项 目 名 称单 位数 量备 注1破裂能力m3/h1202筛分能力m3/h1203制砂能力m3/h164净料堆场容积m380005半成品堆场容积m370006毛料堆场容积m340007最大耗水量m3/h2508设备总功率kw687不包括河下抽水泵站 150KW9建筑面积m25410金结制安t1711金结安装t10512土石挖方m31900不包括场平13土石填方m3400不包括场平14混凝土浇筑m373515钢筋加工t5716浆砌石m3170017占地面积m23600018生产定员人/班344.4 工艺流程毛料由自缷汽车运到毛料堆场（或直接送入受料坑），装载机从毛料堆场取料，通过条栅小于 400mm 的料经过受料坑、给料机后进入破裂机粗碎，破裂后与小于、等于 150mm 的石料一起由胶带输送机运到半成品调节料堆，经电磁振动给料机再输至筛分楼。筛分出来部分大于 20mm 的进入反击式破裂机进行细碎，细碎后的骨料重新返回筛分楼筛分，骨料筛分时还要冲洗。筛分出来部分 5～20mm的小石，通过地弄中的一条胶带输送机进棒磨机湿式制砂。棒磨机出来和筛分下的料，通过螺旋洗砂机清洗后，砂才被送至净砂堆场。筛分楼为三层三跨，均为装配式钢结构，...
