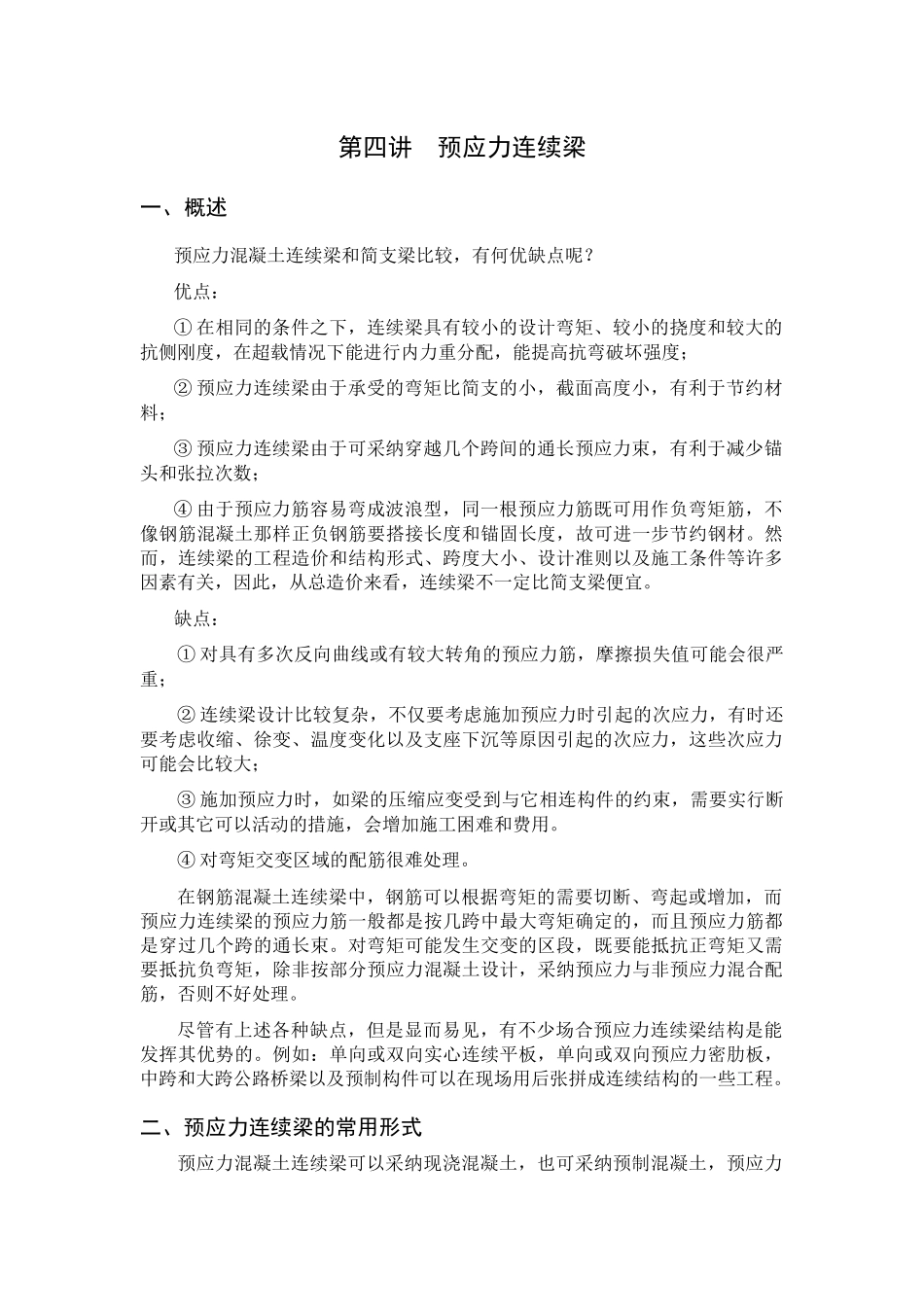

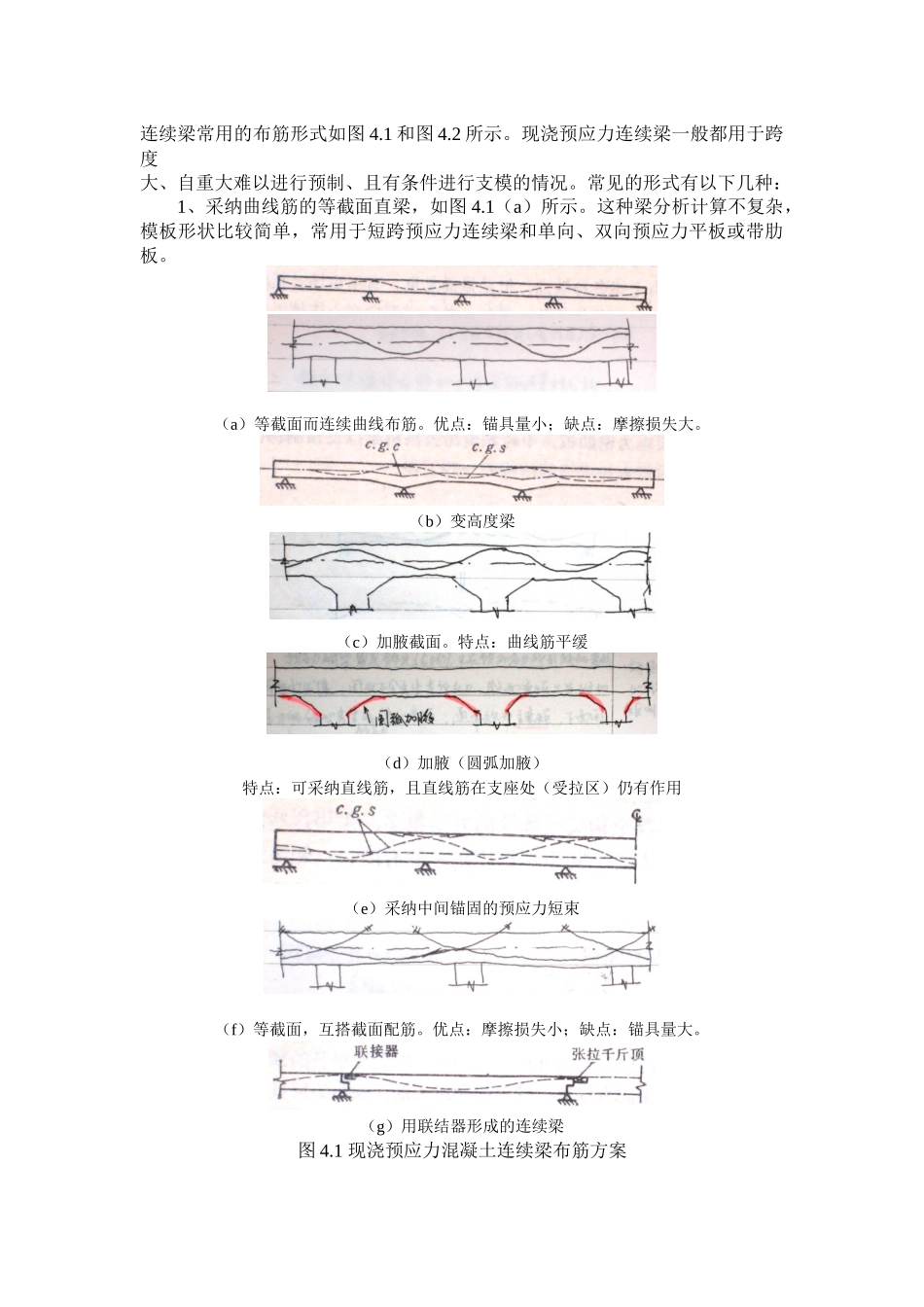

第四讲 预应力连续梁一、概述预应力混凝土连续梁和简支梁比较，有何优缺点呢？优点：① 在相同的条件之下，连续梁具有较小的设计弯矩、较小的挠度和较大的抗侧刚度，在超载情况下能进行内力重分配，能提高抗弯破坏强度；② 预应力连续梁由于承受的弯矩比简支的小，截面高度小，有利于节约材料；③ 预应力连续梁由于可采纳穿越几个跨间的通长预应力束，有利于减少锚头和张拉次数；④ 由于预应力筋容易弯成波浪型，同一根预应力筋既可用作负弯矩筋，不像钢筋混凝土那样正负钢筋要搭接长度和锚固长度，故可进一步节约钢材。然而，连续梁的工程造价和结构形式、跨度大小、设计准则以及施工条件等许多因素有关，因此，从总造价来看，连续梁不一定比简支梁便宜。缺点：① 对具有多次反向曲线或有较大转角的预应力筋，摩擦损失值可能会很严重；② 连续梁设计比较复杂，不仅要考虑施加预应力时引起的次应力，有时还要考虑收缩、徐变、温度变化以及支座下沉等原因引起的次应力，这些次应力可能会比较大；③ 施加预应力时，如梁的压缩应变受到与它相连构件的约束，需要实行断开或其它可以活动的措施，会增加施工困难和费用。④ 对弯矩交变区域的配筋很难处理。在钢筋混凝土连续梁中，钢筋可以根据弯矩的需要切断、弯起或增加，而预应力连续梁的预应力筋一般都是按几跨中最大弯矩确定的，而且预应力筋都是穿过几个跨的通长束。对弯矩可能发生交变的区段，既要能抵抗正弯矩又需要抵抗负弯矩，除非按部分预应力混凝土设计，采纳预应力与非预应力混合配筋，否则不好处理。尽管有上述各种缺点，但是显而易见，有不少场合预应力连续梁结构是能发挥其优势的。例如：单向或双向实心连续平板，单向或双向预应力密肋板，中跨和大跨公路桥梁以及预制构件可以在现场用后张拼成连续结构的一些工程。二、预应力连续梁的常用形式预应力混凝土连续梁可以采纳现浇混凝土，也可采纳预制混凝土，预应力连续梁常用的布筋形式如图 4.1 和图 4.2 所示。现浇预应力连续梁一般都用于跨度大、自重大难以进行预制、且有条件进行支模的情况。常见的形式有以下几种：1、采纳曲线筋的等截面直梁，如图 4.1（a）所示。这种梁分析计算不复杂，模板形状比较简单，常用于短跨预应力连续梁和单向、双向预应力平板或带肋板。（a）等截面而连续曲线布筋。优点：锚具量小；缺点：摩擦损失大。（b）变高度梁（c）加腋截面。特点：曲线筋平缓（d）加腋（圆弧加腋）特点：可采纳直线筋，...
