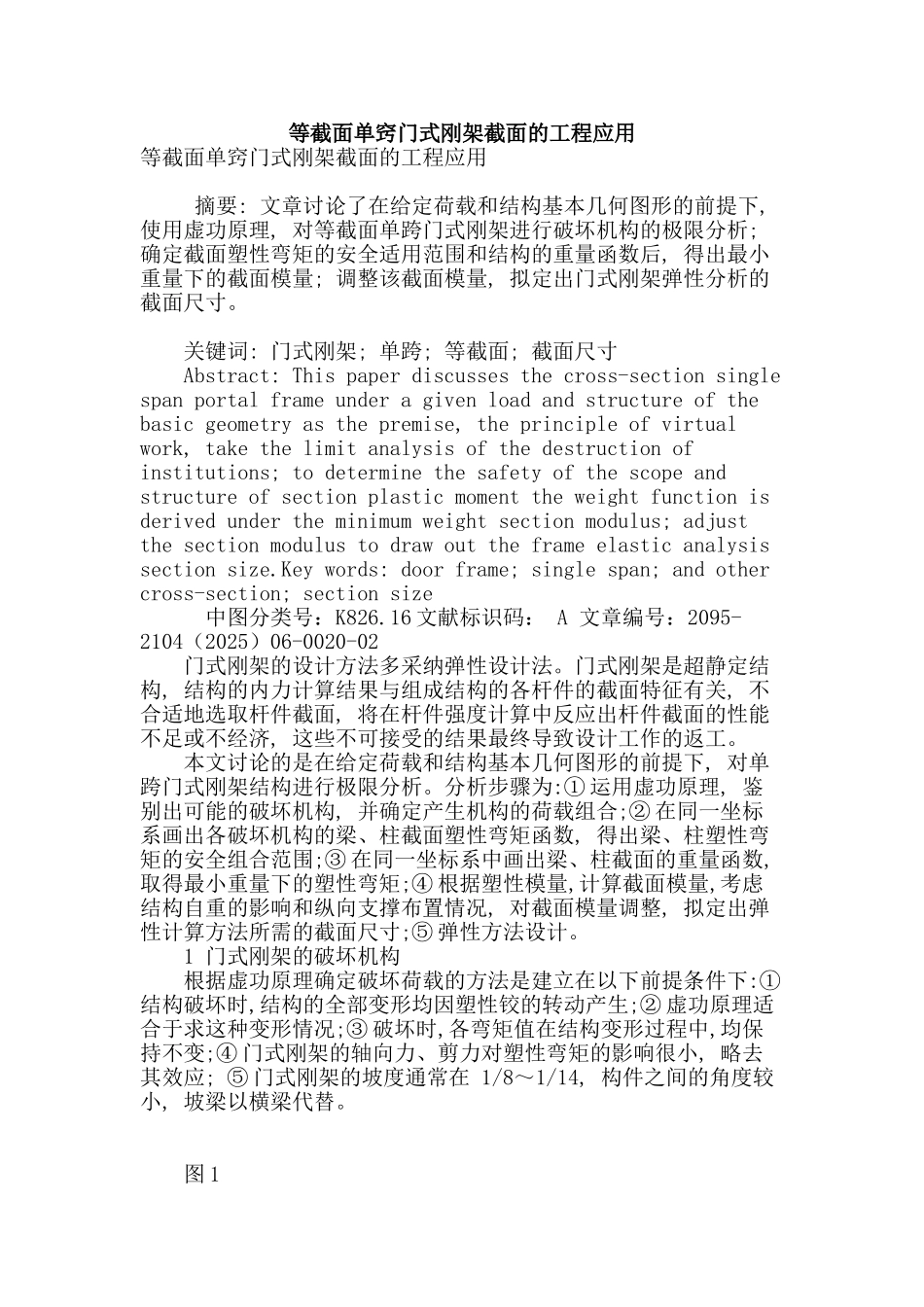

等截面单窍门式刚架截面的工程应用VIP专享

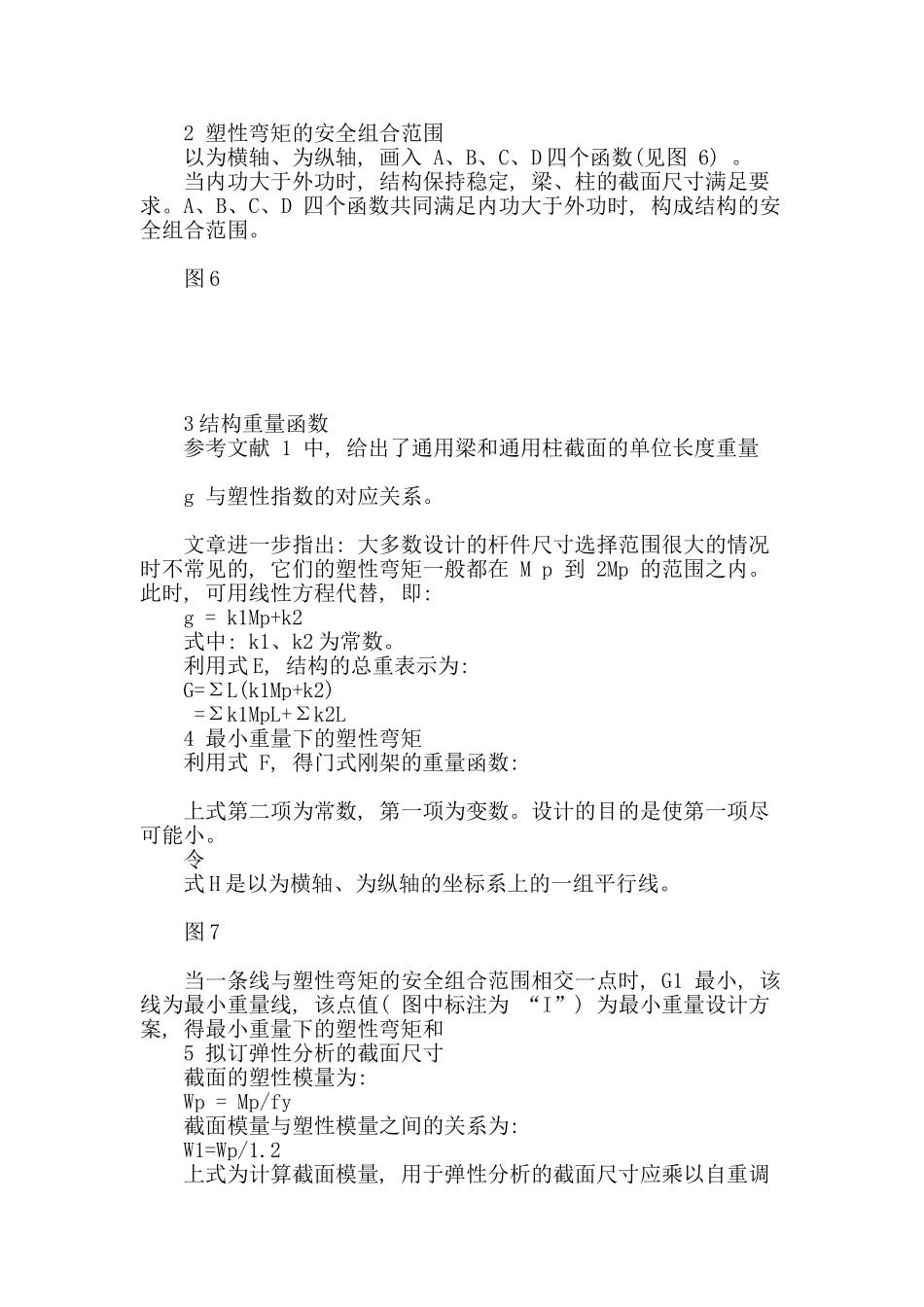

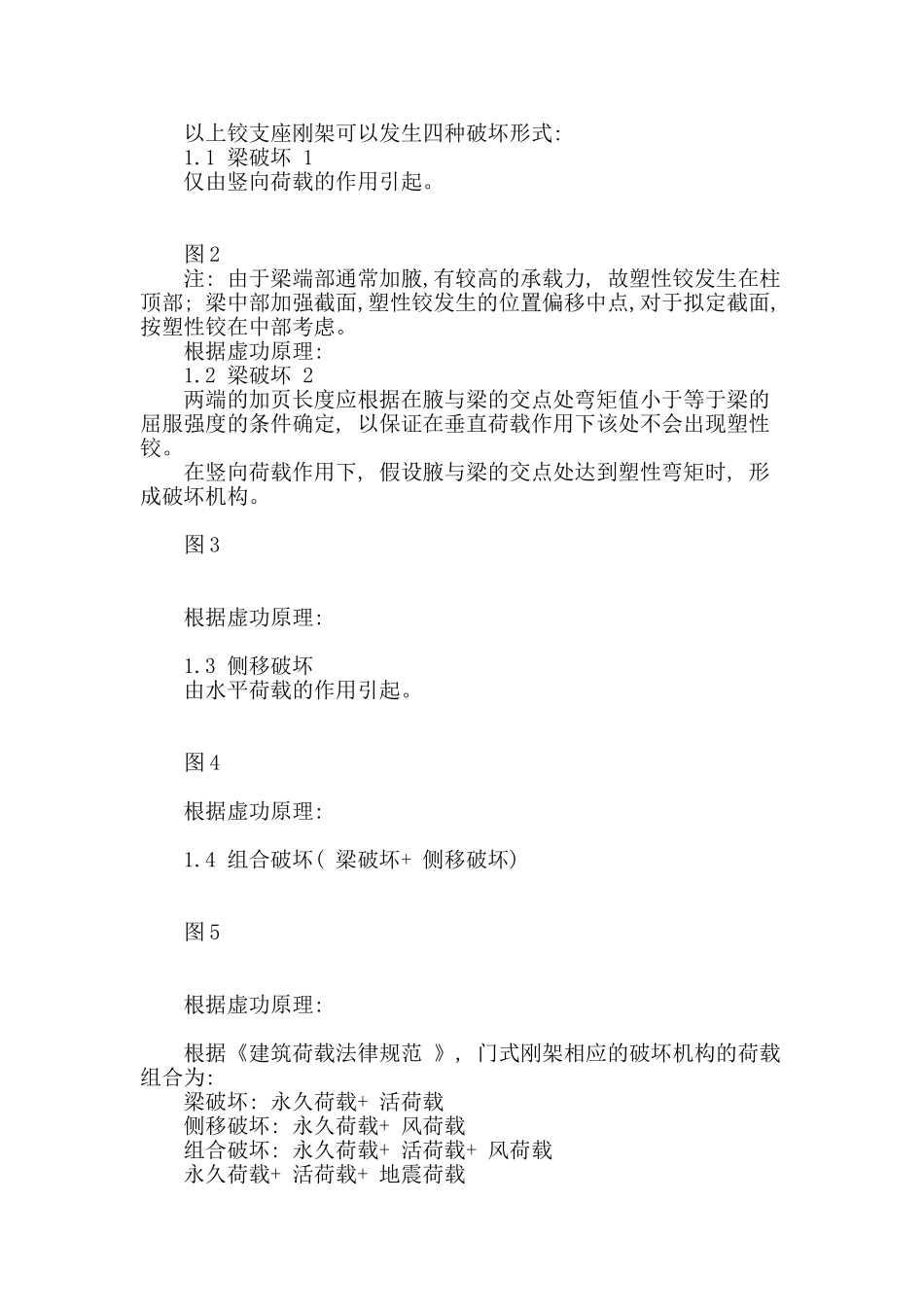

等截面单窍门式刚架截面的工程应用等截面单窍门式刚架截面的工程应用 摘要: 文章讨论了在给定荷载和结构基本几何图形的前提下, 使用虚功原理, 对等截面单跨门式刚架进行破坏机构的极限分析; 确定截面塑性弯矩的安全适用范围和结构的重量函数后, 得出最小重量下的截面模量; 调整该截面模量, 拟定出门式刚架弹性分析的截面尺寸。 关键词: 门式刚架; 单跨; 等截面; 截面尺寸 Abstract: This paper discusses the cross-section single span portal frame under a given load and structure of the basic geometry as the premise, the principle of virtual work, take the limit analysis of the destruction of institutions; to determine the safety of the scope and structure of section plastic moment the weight function is derived under the minimum weight section modulus; adjust the section modulus to draw out the frame elastic analysis section size.Key words: door frame; single span; and other cross-section; section size 中图分类号：K826.16 文献标识码： A 文章编号：2095-2104（2025）06-0020-02 门式刚架的设计方法多采纳弹性设计法。门式刚架是超静定结构, 结构的内力计算结果与组成结构的各杆件的截面特征有关, 不合适地选取杆件截面, 将在杆件强度计算中反应出杆件截面的性能不足或不经济, 这些不可接受的结果最终导致设计工作的返工。 本文讨论的是在给定荷载和结构基本几何图形的前提下, 对单跨门式刚架结构进行极限分析。分析步骤为:① 运用虚功原理, 鉴别出可能的破坏机构, 并确定产生机构的荷载组合;② 在同一坐标系画出各破坏机构的梁、柱截面塑性弯矩函数, 得出梁、柱塑性弯矩的安全组合范围;③ 在同一坐标系中画出梁、柱截面的重量函数, 取得最小重量下的塑性弯矩;④ 根据塑性模量,计算截面模量,考虑结构自重的影响和纵向支撑布置情况, 对截面模量调整, 拟定出弹性计算方法所需的截面尺寸;⑤ 弹性方法设计。 1 门式刚架的破坏机构 根据虚功原理确定破坏荷载的方法是建立在以下前提条件下:① 结构破坏时,结构的全部变形均因塑性铰的转动产生;② 虚功原理适合于求这种变形情况;③ 破坏时,各弯矩值在结构变形过程中,均保持不变;④ 门式刚架的轴向力、剪力对塑性弯矩的影...
