管道焊接施工方案VIP专享

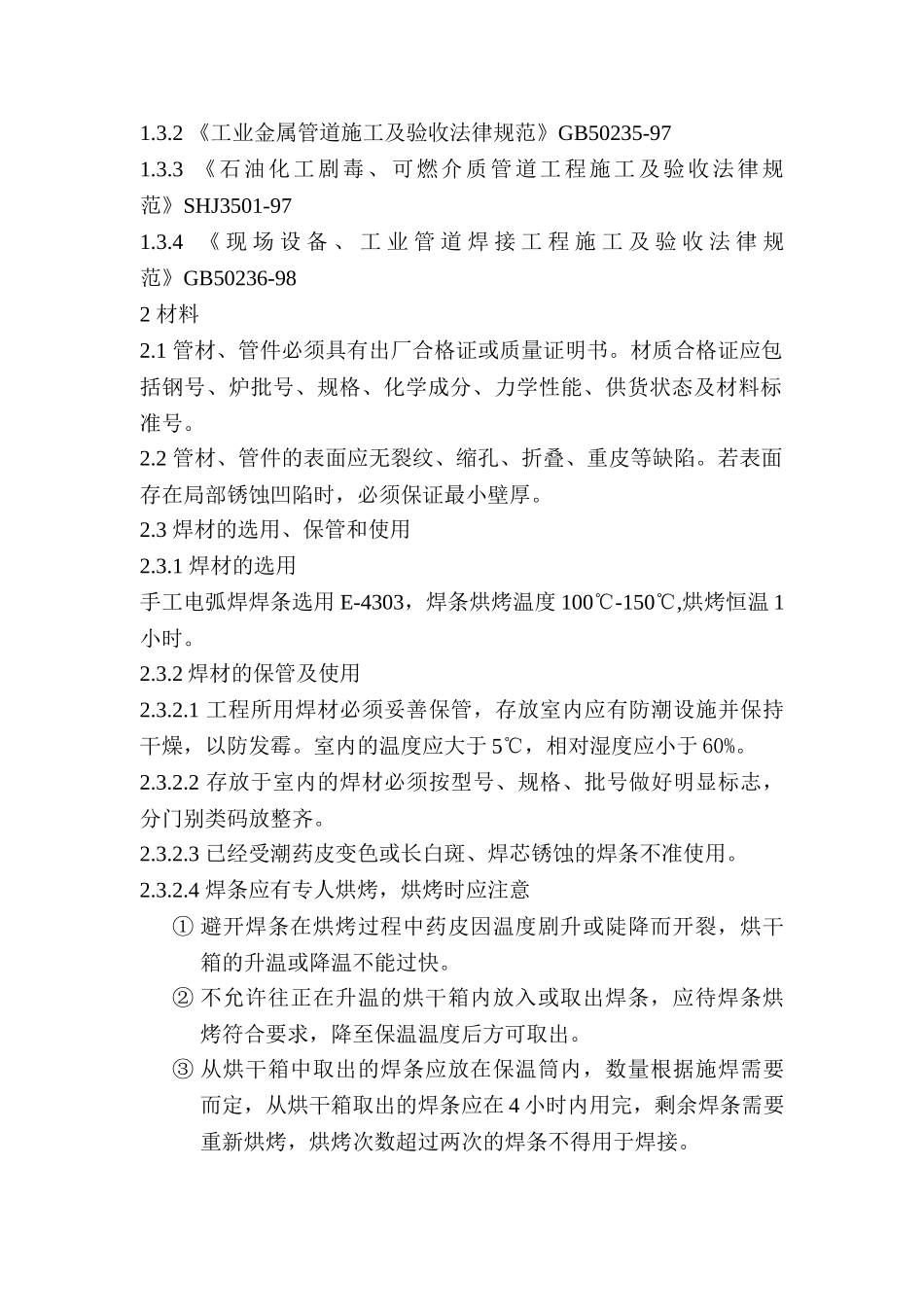

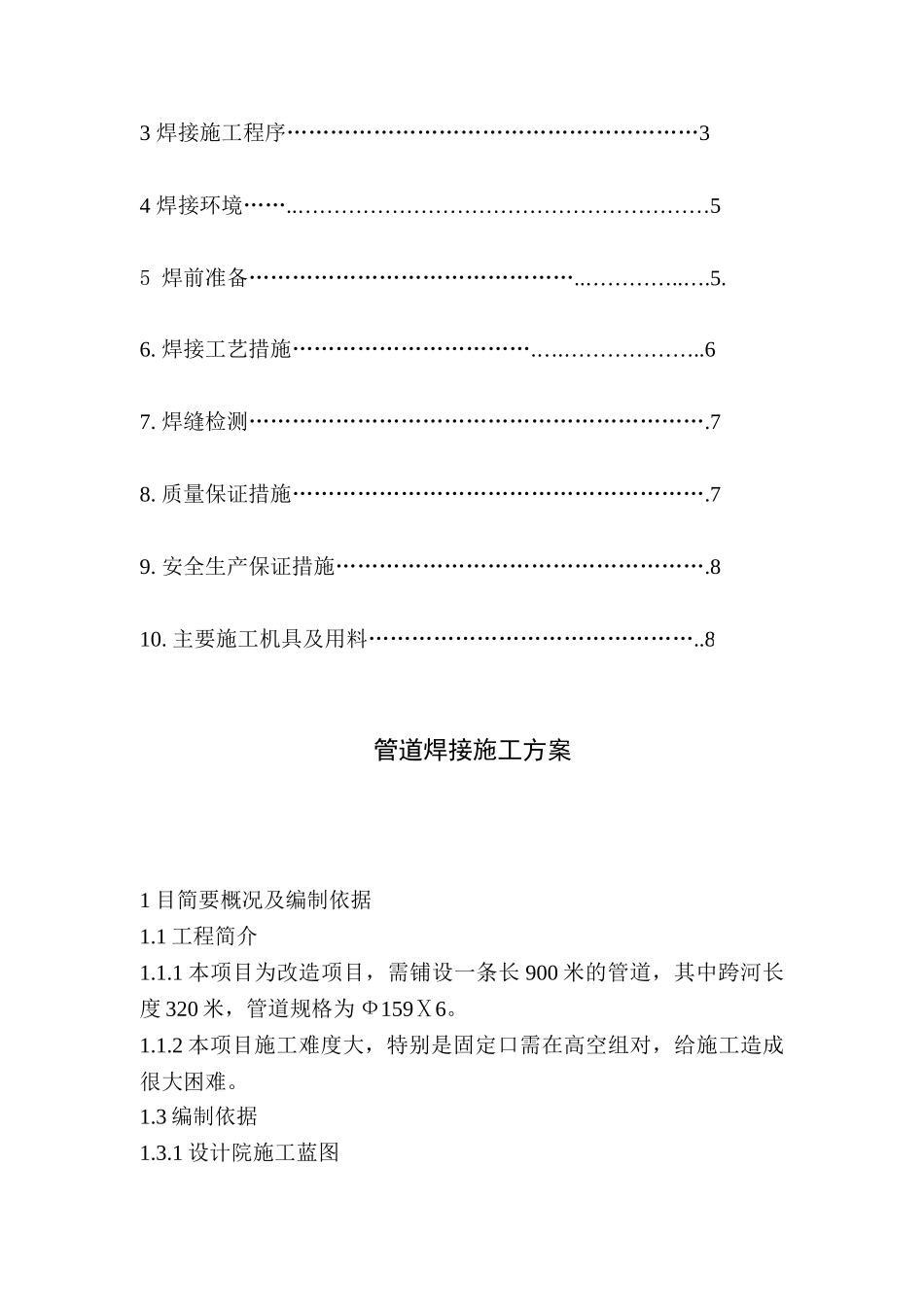

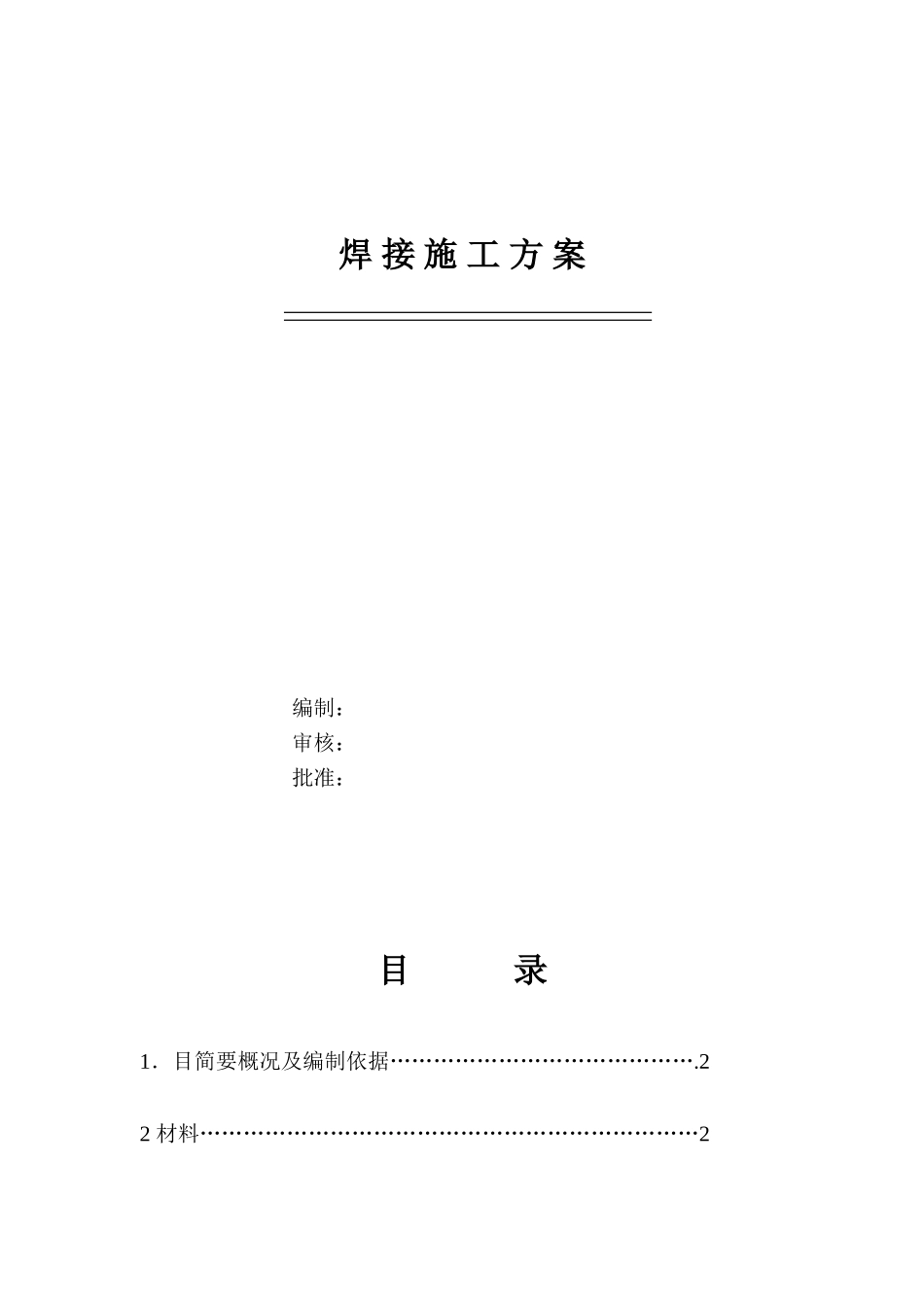

焊 接 施 工 方 案编制：审核：批准：目 录1．目简要概况及编制依据…………………………………….22 材料……………………………………………………………23 焊接施工程序…………………………………………………34 焊接环境……..…………………………………………………55 焊前准备………………………………………..…………..….5.6. 焊接工艺措施…………………………….….………………..67. 焊缝检测……………………………………………………….78. 质量保证措施………………………………………………….79. 安全生产保证措施…………………………………………….810. 主要施工机具及用料………………………………………..8 管道焊接施工方案1 目简要概况及编制依据1.1 工程简介1.1.1 本项目为改造项目，需铺设一条长 900 米的管道，其中跨河长度 320 米，管道规格为 Ф159Ⅹ6。1.1.2 本项目施工难度大，特别是固定口需在高空组对，给施工造成很大困难。1.3 编制依据1.3.1 设计院施工蓝图1.3.2 《工业金属管道施工及验收法律规范》GB50235-971.3.3 《石油化工剧毒、可燃介质管道工程施工及验收法律规范》SHJ3501-971.3.4 《 现 场 设 备 、 工 业 管 道 焊 接 工 程 施 工 及 验 收 法 律 规范》GB50236-982 材料2.1 管材、管件必须具有出厂合格证或质量证明书。材质合格证应包括钢号、炉批号、规格、化学成分、力学性能、供货状态及材料标准号。2.2 管材、管件的表面应无裂纹、缩孔、折叠、重皮等缺陷。若表面存在局部锈蚀凹陷时，必须保证最小壁厚。2.3 焊材的选用、保管和使用2.3.1 焊材的选用手工电弧焊焊条选用 E-4303，焊条烘烤温度 100℃-150℃,烘烤恒温 1小时。2.3.2 焊材的保管及使用2.3.2.1 工程所用焊材必须妥善保管，存放室内应有防潮设施并保持干燥，以防发霉。室内的温度应大于 5℃，相对湿度应小于 60%。2.3.2.2 存放于室内的焊材必须按型号、规格、批号做好明显标志，分门别类码放整齐。2.3.2.3 已经受潮药皮变色或长白斑、焊芯锈蚀的焊条不准使用。2.3.2.4 焊条应有专人烘烤，烘烤时应注意① 避开焊条在烘烤过程中药皮因温度剧升或陡降而开裂，烘干箱的升温或降温不能过快。② 不允许往正在升温的烘干箱内放入或取出焊条，应待焊条烘烤符合要求，降至保温温度后方可取出。③ 从烘干箱中取出的焊条应放在保温筒内，数量根据施焊需要而定，从烘干箱...
