箱涵施工组织设计

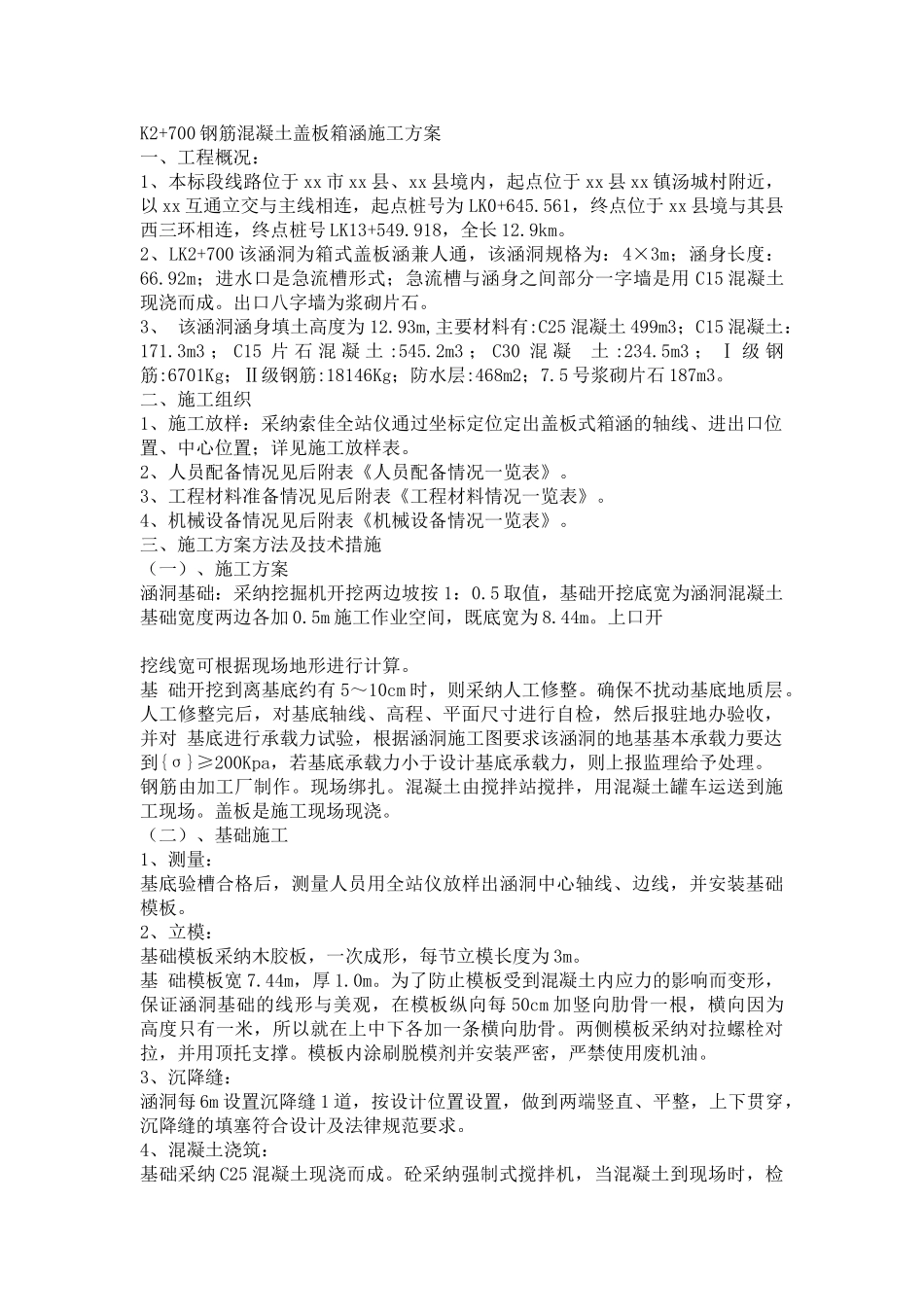

K2+700 钢筋混凝土盖板箱涵施工方案一、工程概况：1、本标段线路位于 xx 市 xx 县、xx 县境内，起点位于 xx 县 xx 镇汤城村附近，以 xx 互通立交与主线相连，起点桩号为 LK0+645.561，终点位于 xx 县境与其县西三环相连，终点桩号 LK13+549.918，全长 12.9km。 2、LK2+700 该涵洞为箱式盖板涵兼人通，该涵洞规格为：4×3m；涵身长度：66.92m；进水口是急流槽形式；急流槽与涵身之间部分一字墙是用 C15 混凝土现浇而成。出口八字墙为浆砌片石。3、 该涵洞涵身填土高度为 12.93m,主要材料有:C25 混凝土 499m3；C15 混凝土：171.3m3 ； C15 片 石 混 凝 土 :545.2m3 ； C30 混 凝 土 :234.5m3 ； Ⅰ 级 钢筋:6701Kg；Ⅱ级钢筋:18146Kg；防水层:468m2；7.5 号浆砌片石 187m3。二、施工组织 1、施工放样：采纳索佳全站仪通过坐标定位定出盖板式箱涵的轴线、进出口位置、中心位置；详见施工放样表。 2、人员配备情况见后附表《人员配备情况一览表》。 3、工程材料准备情况见后附表《工程材料情况一览表》。 4、机械设备情况见后附表《机械设备情况一览表》。 三、施工方案方法及技术措施（一）、施工方案涵洞基础：采纳挖掘机开挖两边坡按 1：0.5 取值，基础开挖底宽为涵洞混凝土基础宽度两边各加 0.5m 施工作业空间，既底宽为 8.44m。上口开挖线宽可根据现场地形进行计算。基 础开挖到离基底约有 5～10cm 时，则采纳人工修整。确保不扰动基底地质层。人工修整完后，对基底轴线、高程、平面尺寸进行自检，然后报驻地办验收，并对 基底进行承载力试验，根据涵洞施工图要求该涵洞的地基基本承载力要达到{σ}≥200Kpa，若基底承载力小于设计基底承载力，则上报监理给予处理。钢筋由加工厂制作。现场绑扎。混凝土由搅拌站搅拌，用混凝土罐车运送到施工现场。盖板是施工现场现浇。 （二）、基础施工 1、测量：基底验槽合格后，测量人员用全站仪放样出涵洞中心轴线、边线，并安装基础模板。2、立模：基础模板采纳木胶板，一次成形，每节立模长度为 3m。基 础模板宽 7.44m，厚 1.0m。为了防止模板受到混凝土内应力的影响而变形，保证涵洞基础的线形与美观，在模板纵向每 50cm 加竖向肋骨一根，横向因为 高度只有一米，所以就在上中下各加一条横向肋骨。两侧模板采纳对拉螺栓对拉，并用顶托支撑。模板内涂刷脱模剂并安装严密，严禁使用废机油。3、沉降缝：涵洞每 6m 设置沉降缝 1 道，...
