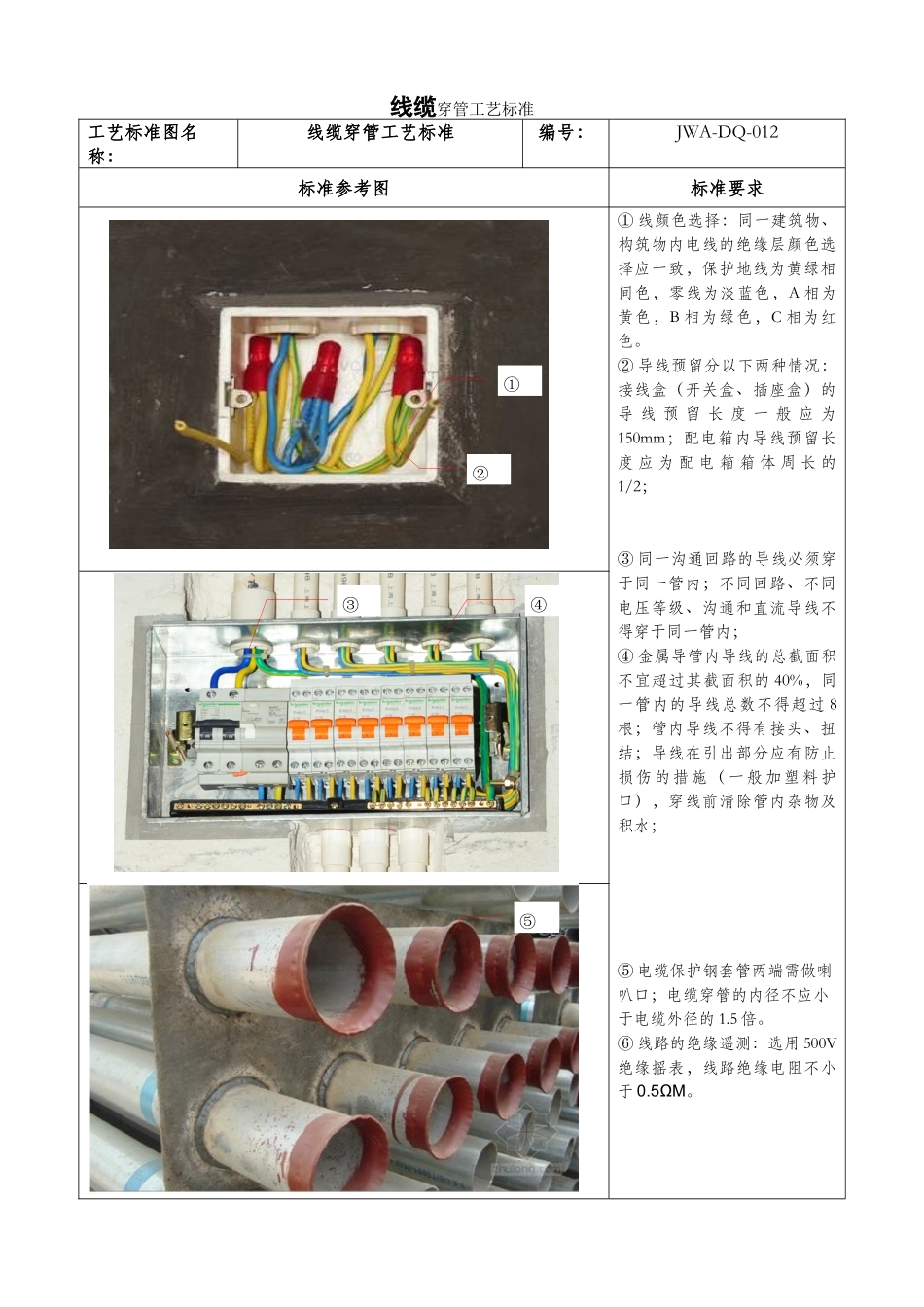

线缆穿管工艺标准工艺标准图名称：线缆穿管工艺标准编号：JWA-DQ-012标准参考图标准要求① 线颜色选择：同一建筑物、构筑物内电线的绝缘层颜色选择应一致，保护地线为黄绿相间色，零线为淡蓝色，A 相为黄色，B 相为绿色，C 相为红色。② 导线预留分以下两种情况：接线盒（开关盒、插座盒）的导 线 预 留 长 度 一 般 应 为150mm；配电箱内导线预留长度 应 为 配 电 箱 箱 体 周 长 的1/2；③ 同一沟通回路的导线必须穿于同一管内；不同回路、不同电压等级、沟通和直流导线不得穿于同一管内；④ 金属导管内导线的总截面积不宜超过其截面积的 40%，同一管内的导线总数不得超过 8根；管内导线不得有接头、扭结；导线在引出部分应有防止损伤的措施（一般加塑料护口），穿线前清除管内杂物及积水；⑤ 电缆保护钢套管两端需做喇叭口；电缆穿管的内径不应小于电缆外径的 1.5 倍。⑥ 线路的绝缘遥测：选用 500V绝缘摇表，线路绝缘电阻不小于 0.5ΩM。①②③④⑤
