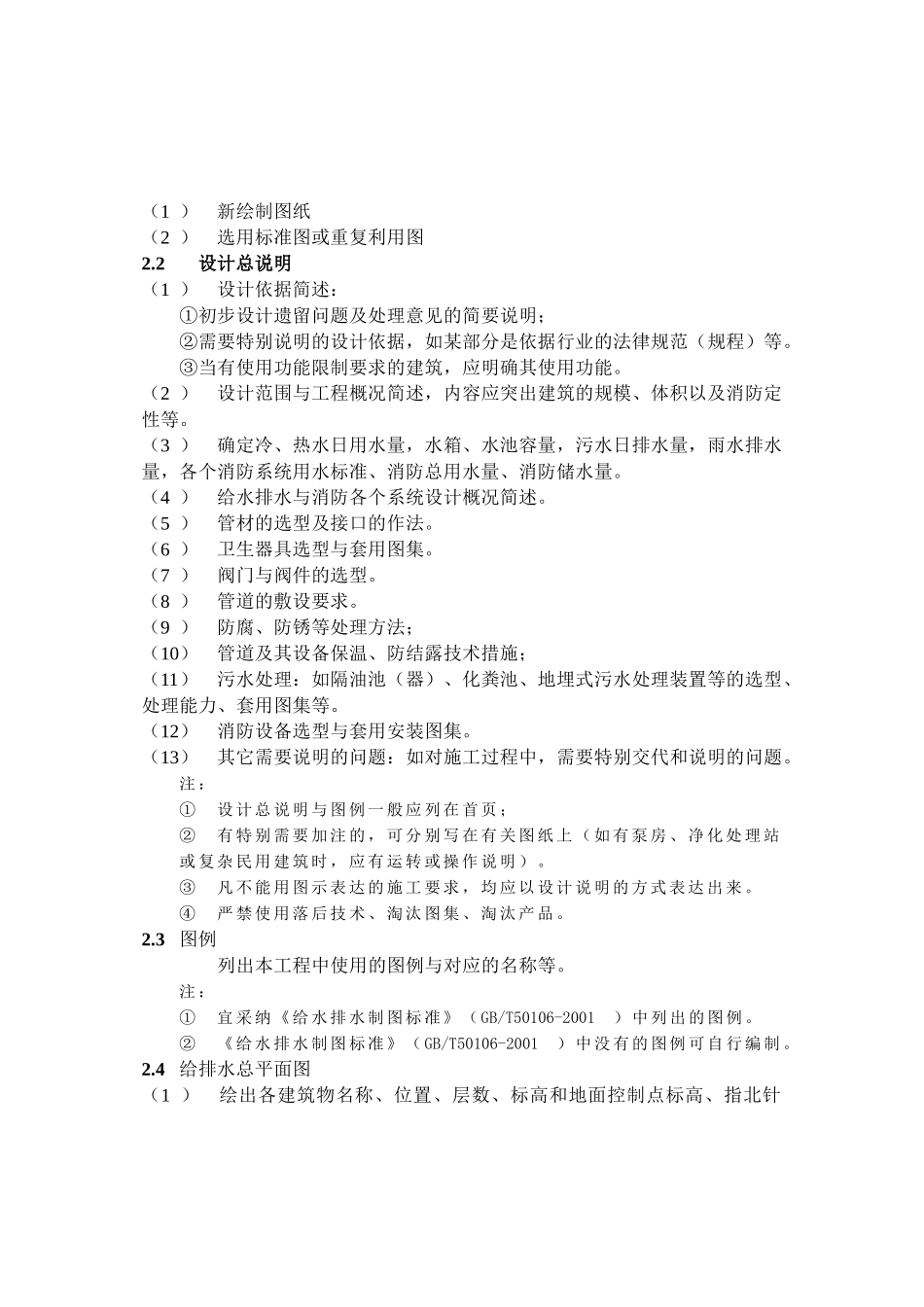

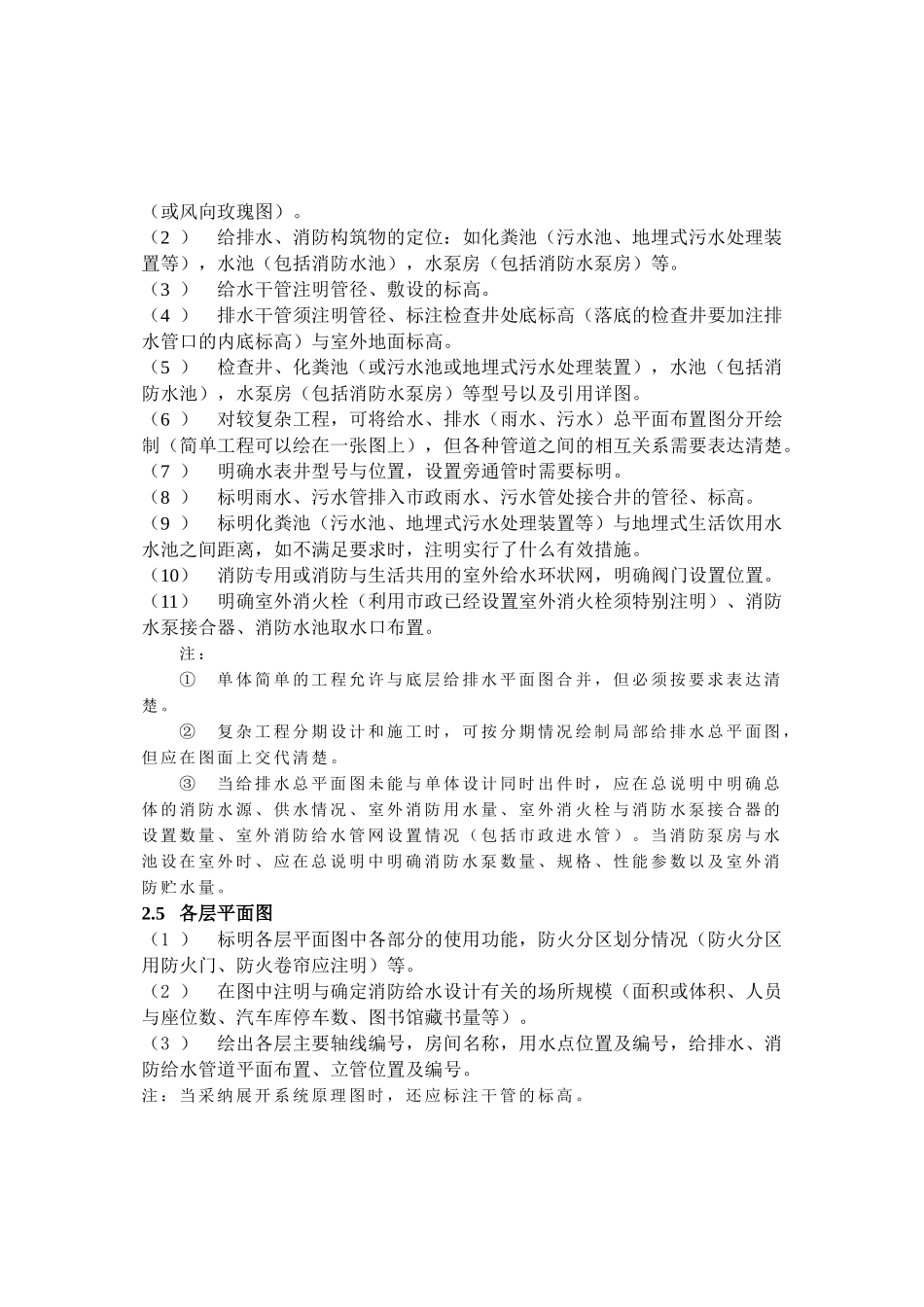

一 、 深 度 要 求1 施工图设计文件组成部分1.1 总则 建筑工程送审设计文件的深度应符合本规定有关施工图设计文件深度的要求及国家现行的《建筑工程设计文件编制深度的规定》中有关建筑给排水专业的要求。1.2 室内给水排水（1 ） 图纸目录。（2 ） 设计说明及图例。（3 ） 设有给水排水管道的所有平面图。（4 ） 各种管道系统轴测图或系统原理图。（5 ） 必须的大样图、详图。（6 ） 计算书（供内部使用及存档）。1.3 室外给水排水（1 ） 图纸目录。（2 ） 设计说明及图例。（3 ） 给水排水总平面图（冷水、热水、消防、雨水、污水、废水等）。（4 ） 设有水塔、水池的，应有水塔、水池管道平面大样图、剖面图或系统图及其它必须的详图。（5 ） 设有循环水构筑物的，应有循环水各构筑物的平面大样图、剖面图及系统图。（6 ） 设有污水处理的，应有污水处理工艺流程图及各构筑物的平面大样图、剖面图及详图。（7 ）计算书（供内部使用及存档）。1.4 水泵房（1 ） 图纸目录。（2 ） 设计说明及图例。（3 ） 平面图。（4 ） 剖面图。（5 ） 主要材料表。（6 ） 计算书（供内部使用及存档）。2 施工图设计文件深度要求2.1 图纸目录（1 ） 新绘制图纸（2 ） 选用标准图或重复利用图2.2 设计总说明（1 ） 设计依据简述：①初步设计遗留问题及处理意见的简要说明；②需要特别说明的设计依据，如某部分是依据行业的法律规范（规程）等。③当有使用功能限制要求的建筑，应明确其使用功能。（2 ） 设计范围与工程概况简述，内容应突出建筑的规模、体积以及消防定性等。（3 ） 确定冷、热水日用水量，水箱、水池容量，污水日排水量，雨水排水量，各个消防系统用水标准、消防总用水量、消防储水量。（4 ） 给水排水与消防各个系统设计概况简述。（5 ） 管材的选型及接口的作法。（6 ） 卫生器具选型与套用图集。（7 ） 阀门与阀件的选型。（8 ） 管道的敷设要求。（9 ） 防腐、防锈等处理方法；（10） 管道及其设备保温、防结露技术措施；（11） 污水处理：如隔油池（器）、化粪池、地埋式污水处理装置等的选型、处理能力、套用图集等。（12） 消防设备选型与套用安装图集。（13） 其它需要说明的问题：如对施工过程中，需要特别交代和说明的问题。注 ：① 设 计 总 说 明 与 图 例 一 般 应 列 在 首 页 ；② 有 特 别 需 要 加 注 的 ， 可 分 ...
